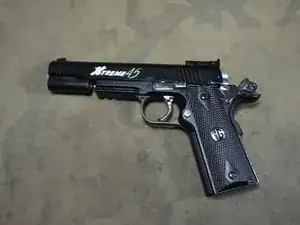

Разборка пневматического пистолета G&G Xtreme45

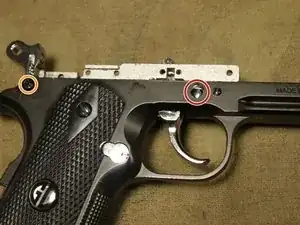

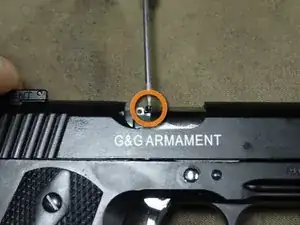

Начните разборку с удаления маленьких винтов с крестообразным шлицем с обеих сторон затвора.

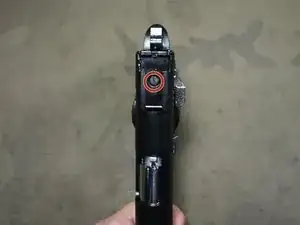

Удалите шестигранный винт диаметром 1,5 мм, расположенный выше правого винта с крестообразным шлицем.

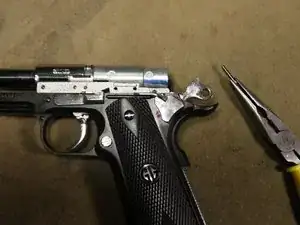

Отведите курок назад, пока он не зафиксируется в этом положении.

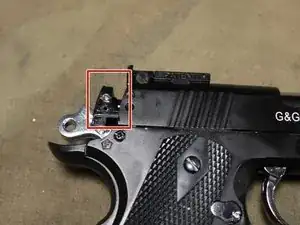

Извлеките заднюю деталь, показанную на изображении, из задней части затвора.

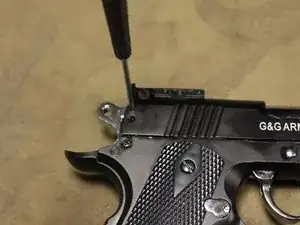

Ослабьте винт прицела, чтобы задний прицел не цеплялся за другие детали.

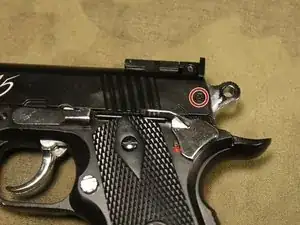

Убедитесь, что винт регулировки хоп-апа не выкручен слишком сильно и не будет мешать снятию затвора.

Можно также полностью его выкрутить.

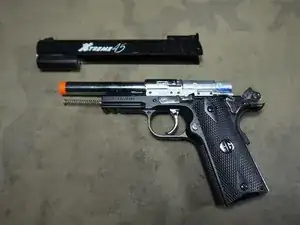

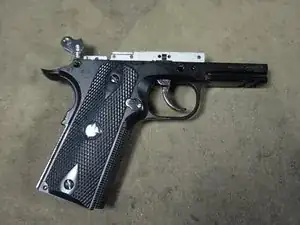

Теперь можно сдвинуть затвор вперёд и снять его с рамы.

После снятия затвора можно снять пружину и направляющую пружины.

Теперь можно снять корпус клапана.

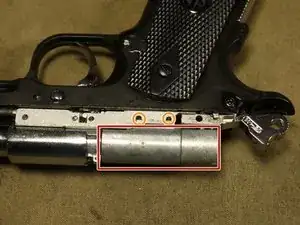

Начните с выталкивания штифтов, показанных на рисунке, с помощью выколотки.

Когда штифты частично выйдут, можно аккуратно вытащить их пассатижами.

Убедитесь, что штифты удаляются в правильном направлении. Если часть штифта, которая выходит наружу, имеет текстурированную поверхность, значит, всё делается правильно. В противном случае начните выталкивать штифты с другой стороны.

После удаления штифтов корпус клапана можно извлечь.

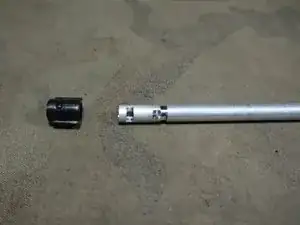

Если требуется дальнейшая разборка, можно открутить показанную секцию.

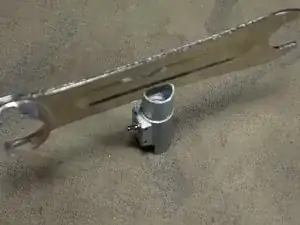

Для этого используйте длинную плоскую металлическую пластину в качестве плоской отвёртки. Лучше всего удерживать другую часть в тисках. Старайтесь не использовать инструменты, которые могут оставить царапины или погнуть металл.

После снятия крышки внутри можно найти следующую деталь.

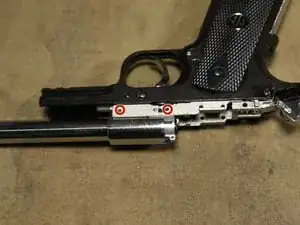

Чтобы снять ствол, сначала удалите показанные штифты.

Просто приподнимите ствол вверх и извлеките его из нижней рамы.

Не потеряйте пружину, показанную на изображении.

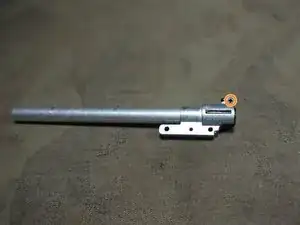

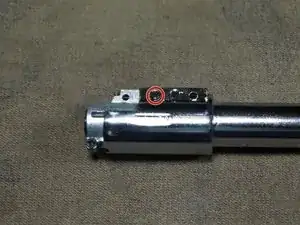

Чтобы извлечь хоп-ап и внутренний ствол из внешнего ствола, сначала удалите показанный винт с крестообразным шлицем.

После удаления винта можно выдвинуть блок хоп-апа и внутренний ствол.

Блок хоп-апа выполнен по принципу раковины, поэтому при удалении верхнего винта он распадается на две части, обеспечивая доступ к затвору и стволу.

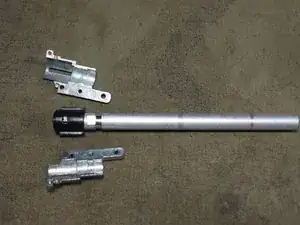

Можно разделить две половины блока хоп-апа.

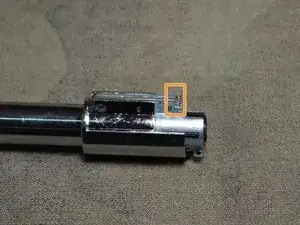

Следите, чтобы не потерять небольшой штифт хоп-апа, который входит в отверстие в затворе.

Теперь можно извлечь затвор из ствола.

Чтобы снять группу спускового механизма, сначала вытолкните фиксатор магазина выколоткой.

Затем удалите винт с крестообразным шлицем сзади.

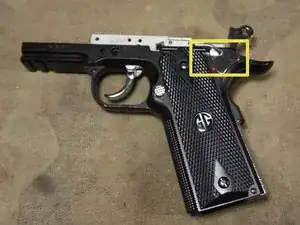

После удаления винта извлеките рычаг предохранителя.

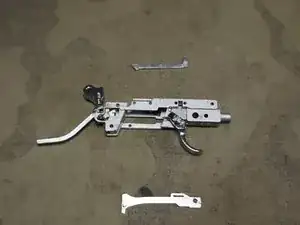

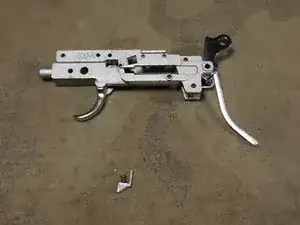

Теперь можно извлечь группу спускового механизма из корпуса, и разборка завершена.
