Сборка G&G CM16 Carbine Airsoft

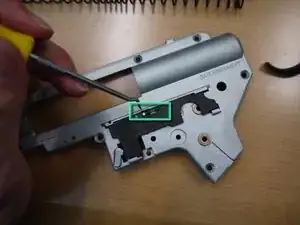

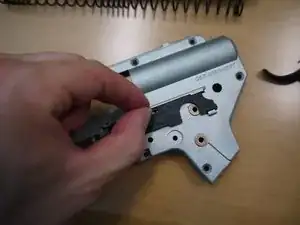

Установите селекторную пластину, вставив передний край в первую очередь.

После возвращения селекторной пластины на место установите пружину, аккуратно защёлкнув оба её конца на выступах селекторной пластины и рычага отсечки. Для этого полезно использовать зубочистку или крючок.

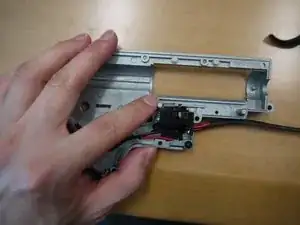

Верните жгут проводов на место, вставив нижнюю часть в паз в корпусе редуктора, затем опустив верхнюю часть. В жгуте есть круглое отверстие, которое соответствует малому штифту в корпусе редуктора. Не забудьте снова зацепить пружину толкателя спускового крючка за её штифт.

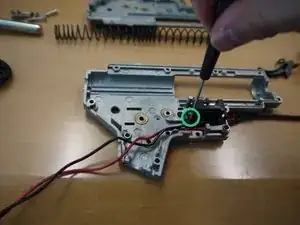

Установите маленький винт, фиксирующий жгут проводов.

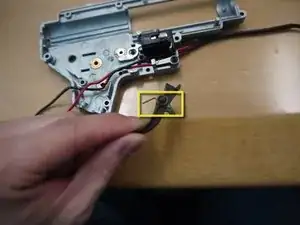

Убедитесь, что пружина спускового крючка подсоединена к спуску, как показано.

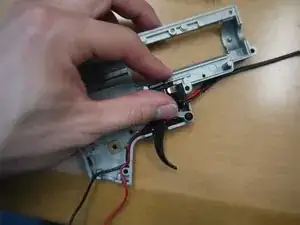

Установите спусковой крючок. Проще повернуть рычаг пружины вверх после установки спуска. Смотрите первую и вторую фотографии.

Сожмите спуск, чтобы убедиться, что он двигается плавно, толкает толкатель вперёд и правильно возвращается при отпускании.

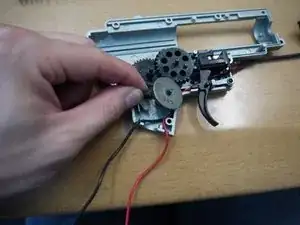

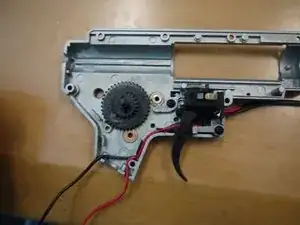

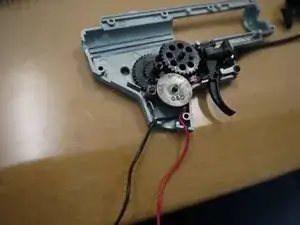

Установите шестерни обратно в корпус редуктора, начиная со шестерни привода. Проверьте, чтобы вокруг не было свободных прокладок (шайб).

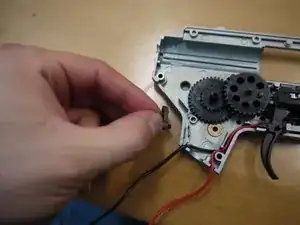

Перед установкой конической шестерни поместите ролик обратной блокировки и поверните его по часовой стрелке так, чтобы напряжение пружины прижимало его к конической шестерне. Смотрите третью фотографию и устанавливайте точно так, как показано.

После установки шестерён соберите узел цилиндра так, чтобы он соответствовал изображениям. Воздушное сопло должно заходить в паз на тарелке толкателя.

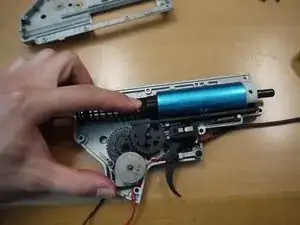

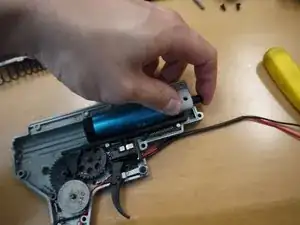

Установите весь узел цилиндра обратно в корпус редуктора и подсоедините пружину тарелки толкателя, как показано.

Нажмите на воздушное сопло, чтобы убедиться, что оно отодвигается назад и возвращается вперёд под действием пружины при отпускании.

Установите основную пружину и направляющую пружины. Вставка тонкой отвёртки в заднюю часть направляющей поможет сжать пружину и удерживать направляющую вниз.

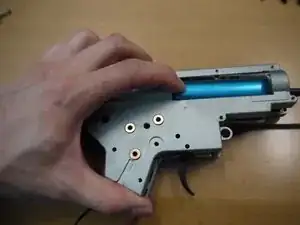

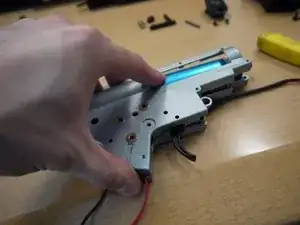

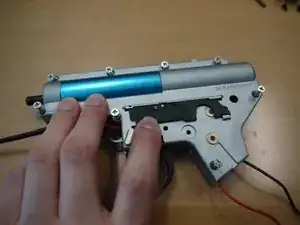

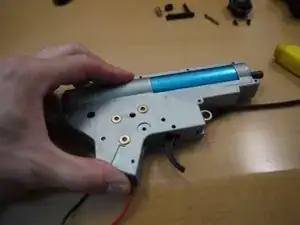

Накройте правой половиной корпуса редуктора. Лучше начинать с задней части, у направляющей пружины, затем подтянуть половину корпуса вперёд над головкой цилиндра.

Убедитесь, что все шестерни, ролик обратной блокировки и спусковые механизмы выровнены в своих посадочных отверстиях.

Убедитесь, что корпус редуктора полностью закрыт перед установкой винтов. Вкручивание винтов при наличии смещённых деталей повредит корпус редуктора.

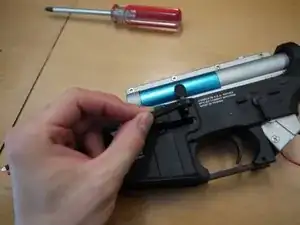

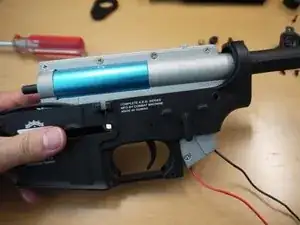

Убедитесь, что селектор установлен в положение полуавтомата, и поместите корпус редуктора обратно в нижнюю рамку.

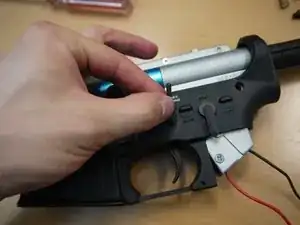

Установите маленький штифт рамки, убедившись, что он установлен точно как на первой фотографии; со стороны левой стороны, со шлифованным концом, направленным вверх.

Установите задний фиксатор разборки со стороны правой стороны.

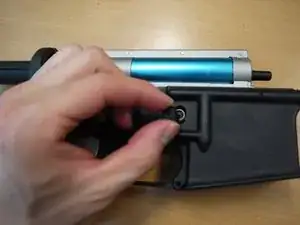

Установите защёлку магазина, затем наденьте пружину на штифт и кнопку сверху. Затяните винт, который удерживает кнопку на месте.

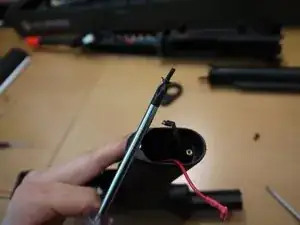

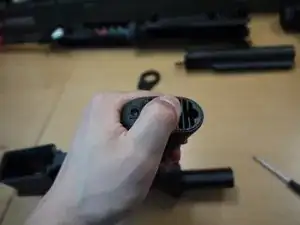

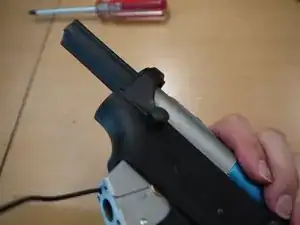

Установите пистолетную рукоять, сначала направив два провода от редуктора в соответствующие отверстия в рукояти.

Рекомендуется использовать магнитную отвёртку для установки винтов рукояти. Помните, что два винта следует располагать диагонально друг относительно друга.

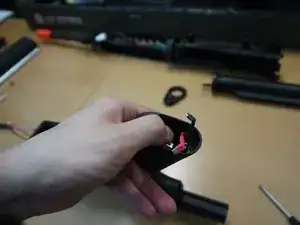

Разместите провода так, чтобы оба прилегали к задней части пистолетной рукояти. Установите мотор в рукоять, убедившись, что он свободно входит и возвращается назад под действием пружины после нажатия.

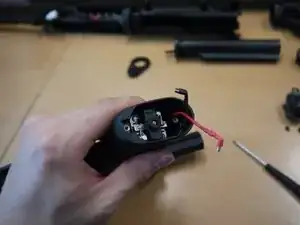

Подсоедините провода к клеммам мотора, убедившись, что красный провод подключён к положительной клемме, а чёрный — к отрицательной. Положительные клеммы отмечены знаком «+».

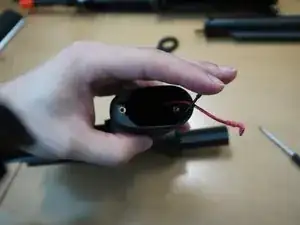

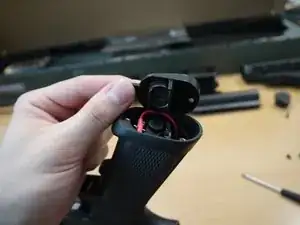

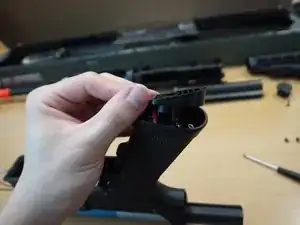

Установите крышку пистолетной рукояти, следя за тем, чтобы не защемить и не повредить провода.

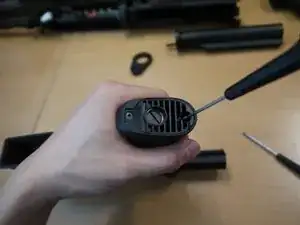

Затяните винты крышки рукояти.

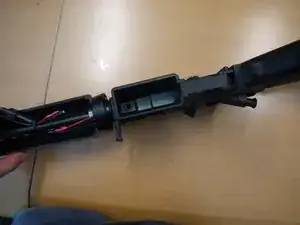

Наденьте фланец задней части рамки обратно на нижнюю рамку и установите трубку буфера.

Замените заглушку конца трубки буфера.

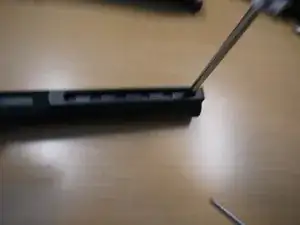

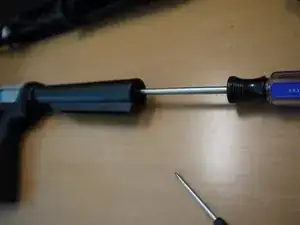

Установите винт заглушки тубуса буфера. Он ввинчивается в пластиковую крышку, поэтому не прикладывайте чрезмерный момент затяжки.

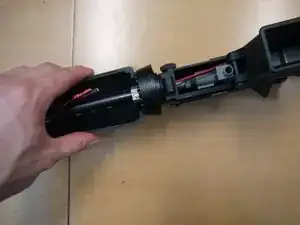

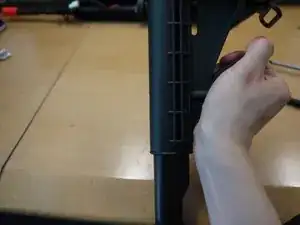

Поднимите регулировочный рычажок складного приклада и наденьте приклад на тубус буфера, сдвинув его вниз.

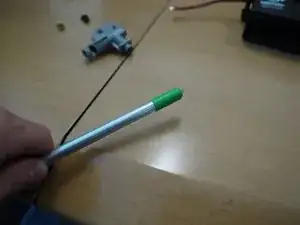

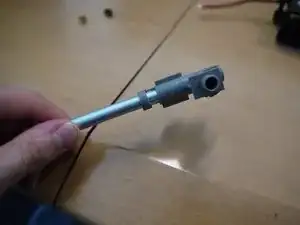

Для сборки узла хоп-апа и ствола сначала наденьте резиновый вкладыш хоп-апа на ствол, убедившись, что выступ в вкладыше входит в паз ствола.

Затем вставьте ствол с вкладышем в корпус хоп-апа так, чтобы паз в стволе был направлен вниз, и установите зелёную защёлку.

Наконец, наденьте латунное кольцо вокруг ствола и сдвиньте его в переднюю часть корпуса хоп-апа.

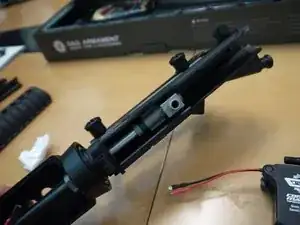

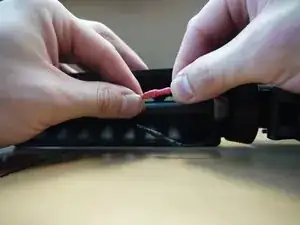

Наденьте верхнюю приёмную на нижнюю приёмную, уложив провода, как показано. Потребуется поднять затворную ручку над выступом на верхней части коробки передач, как при разборке оружия.

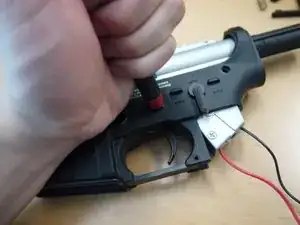

После того как провода проведены через верхнюю приёмную, вставьте передний фиксатор сборки обратно.

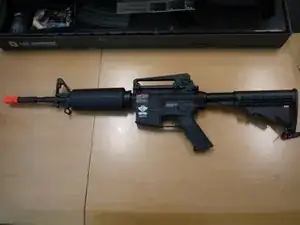

Подключите провода, установите цевьё на место — оружие будет полностью собрано.
