Разборка газового магазина для страйкбольного оружия (GBB)

Если нужно получить доступ к направляющей шариков, верхней пластиковой части, фиксирующей пружине или газовым трубкам, начните с следующих шагов. Если требуется снять клапаны, переходите далее.

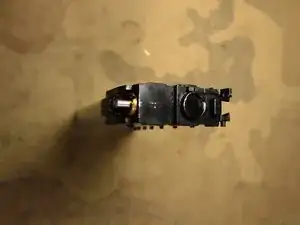

Снимите два шестигранных винта 2 мм. По одному с каждой стороны магазина.

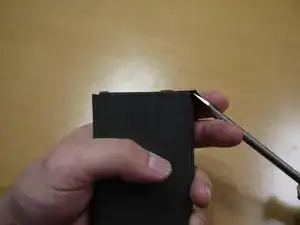

Снимите нижнюю пластину, слегка отогнув её заднюю часть, затем сдвиньте пластину в сторону.

Предупреждение: нижняя пластина сделана из очень мягкого металла, прикладывайте минимальное усилие.

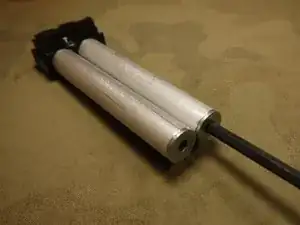

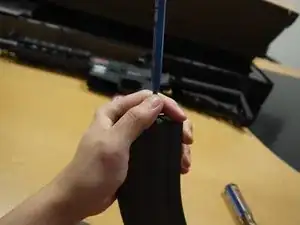

Теперь, держите магазин направленным вниз, возьмите крупный пробойник или подобный инструмент и начинайте выбивать сердечник магазина из корпуса с помощью молотка.

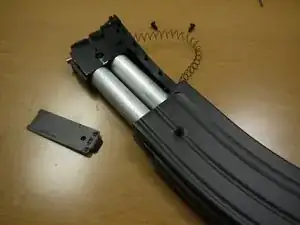

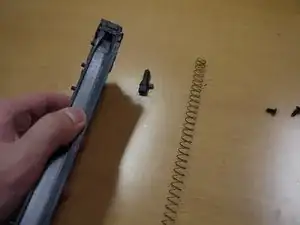

Когда вы пройдёте примерно половину пути, появятся подаватель шариков и пружина. Осторожно — пружина может выстрелить наружу.

В любом случае продолжайте выбивать внутреннюю часть до тех пор, пока она не выйдет из внешнего корпуса.

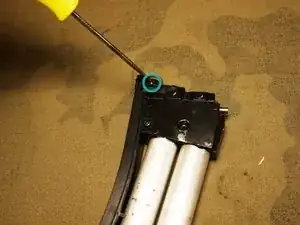

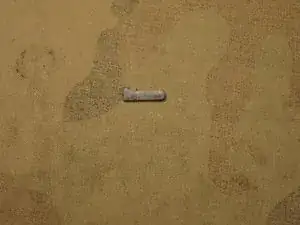

Чтобы снять верхнюю часть магазина, выбейте шплинт, показанный на фото, в любом направлении.

После удаления шплинта пластиковая верхняя деталь легко снимается.

Непосредственно под снятой верхней частью находится пластиковая деталь, которая удерживает подаватель в заднем положении при необходимости. Эту деталь можно просто схватить и вытащить, чтобы упорядочить компоненты.

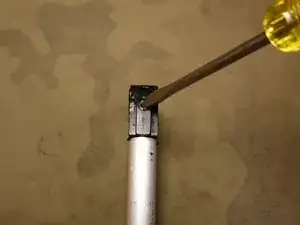

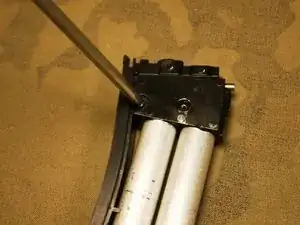

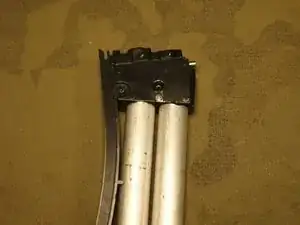

Чтобы снять направляющую для шариков, выкрутите показанный крестовой винт.

Будьте осторожны, чтобы не потерять гайку на другой стороне магазина.

После удаления винта направляющая шариков должна легко выйти.

Если вы хотите снять клапаны, это можно сделать без выполнения предыдущих шагов.

Рекомендуется использовать специализированные инструменты для снятия клапанов для страйкбола, но можно обойтись и другими инструментами — однако это может повредить магазин.

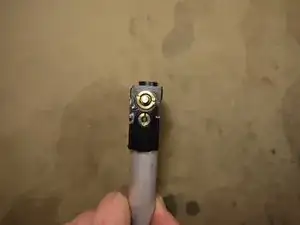

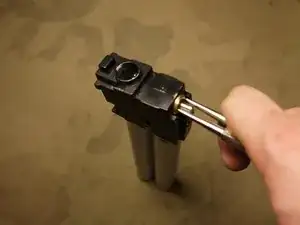

Для снятия больших выходных клапанов без специального инструмента можно использовать плоскогубцы с тонкими губками.

Если вы собираетесь снять выходной клапан из‑за заедания или утечки, сначала попробуйте удержать клапан открытым и капнуть немного силиконового масла в верхнее отверстие. Это может устранить проблему и сэкономить время и силы.

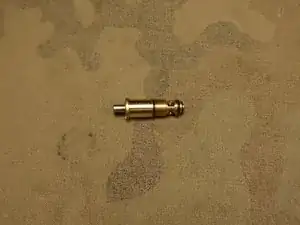

Впускной клапан можно снять аналогично выпускному клапану.

Опять же, специализированный инструмент предпочтителен, но можно использовать плоскую отвёртку — действуйте очень аккуратно, так как отвёртка будет контактировать с центральной насадкой клапана.

Следующий шаг удаляет секцию трубок и заглушки.

Это следует делать только если вы исправляете утечки, не связанные с клапанами, или заменяете уплотнения O-ring. Утечки у этих магазинов встречаются редко.

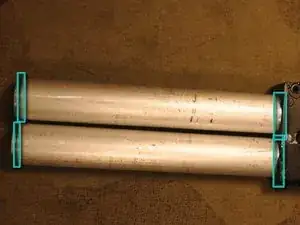

Расположение O-ring показано на изображениях.

Нижние заглушки можно снять шестигранником 6 мм.

Если при попытке открутить заглушку начнёт вращаться вся трубка, это нормально — используйте приём, описанный в следующем шаге, чтобы отделить заглушку от трубки.

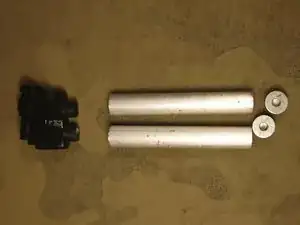

После снятия заглушек вы можете открутить и снять трубки для хранения газа.

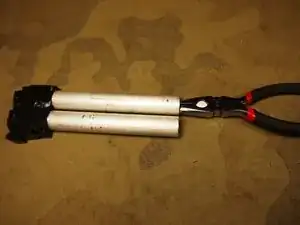

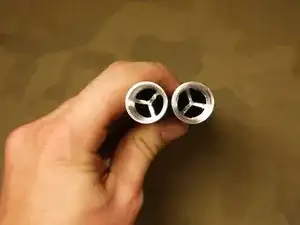

Загляните в торец трубок — вы увидите, что труба разделена на три секции. Возьмите средние тонкогубцы и зафиксируйте две секции трубки. Затем, применяя равномерное, но уверенное усилие, начните откручивать их от остального сердечника магазина.

Если трубка оторвалась при снятии заглушки, используйте плоскогубцы и шестигранник 6 мм для демонтажа заглушки.

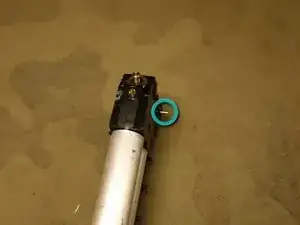

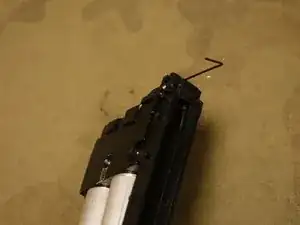

Для снятия пружины удержания шариков есть маленький шестигранный винт 0,9 мм, показанный на фото. Он служит осью, вокруг которой оборачивается пружина, и его можно просто выкрутить для удаления.

Для сборки следуйте руководству Сборка газового магазина для страйкбола (GBB)
