Сборка Hop-up GG airsoft m14 AEG

В первой части руководства мы сосредоточимся только на снятии уплотнителя (bucking). Далее вы увидите, как полностью разобрать hop-up.

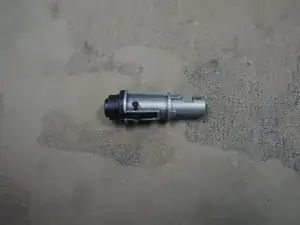

Начните с того, что полностью поверните hop-up вниз. Это уменьшит риск выскакивания выступа (nub).

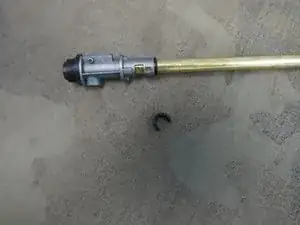

Затем снимите переднюю чёрную пластиковую защёлку корпуса.

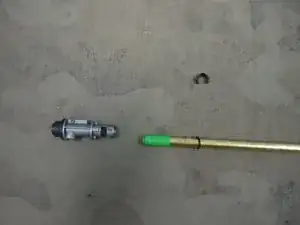

Далее, перевернув hop-up, вытяните ствол и уплотнитель из корпуса hop-up.

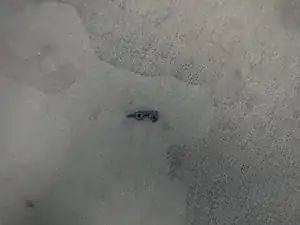

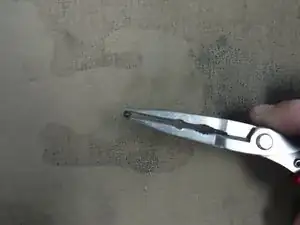

Несмотря на принятые меры предосторожности, убедитесь, что не потеряли выступ — это длинный маленький цилиндрический элемент из резины.

Этот элемент располагается на рычаге hop-up и, скорее всего, все ещё находится в рычаге; однако потеря этой детали — самая распространённая ошибка у тех, кто разбирает hop-up впервые.

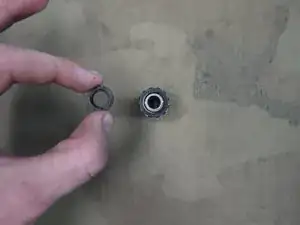

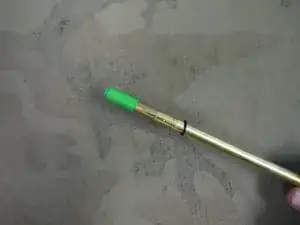

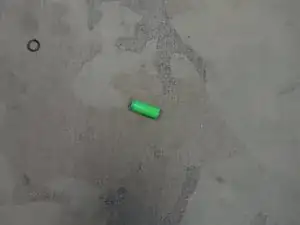

Сейчас можно снять уплотнитель, если вы этого хотите.

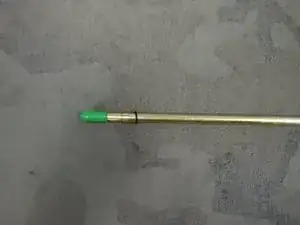

При установке уплотнителя на ствол убедитесь, что длинная выступающая часть внутри уплотнителя совместилась с пазом снаружи внутреннего ствола.

Если выступ выпал, лучший способ вернуть его на место — снять рычаг и установить выступ прямо на рычаг.

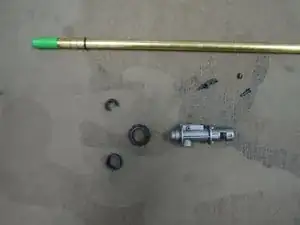

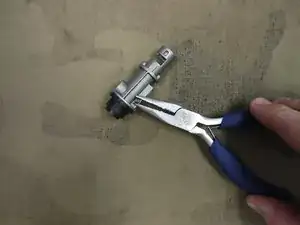

Начните со снятия штифта, удерживающего рычаг на месте.

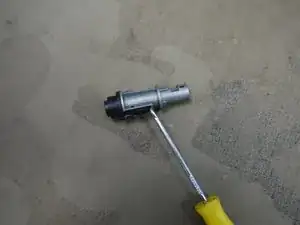

Со снятым штифтом можно взять тонкий инструмент и аккуратно поддеть рычаг, чтобы вынуть его из корпуса hop-up.

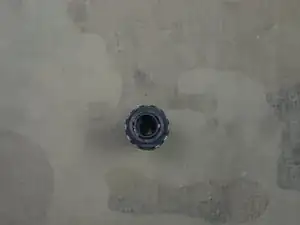

Если вы хотите снять колесико регулировки hop-up, можно повернуть фиксирующий элемент так, чтобы колесико легко снялось.

Для установки колесика обратно выполните обратную последовательность действий.

Однако это не должно быть необходимо для обслуживания или модернизации.

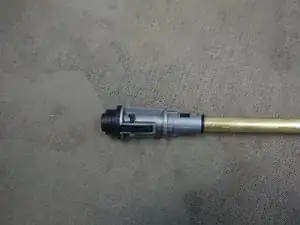

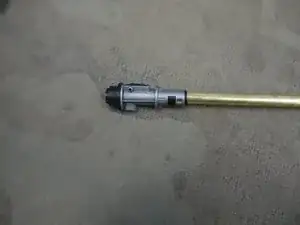

Для сборки и установки выступа начните с того, что вставьте ствол и уплотнитель обратно в корпус hop-up, убедившись, что длинный паз на стволе направлен вниз.

Затем установите стопорную защёлку hop-up, чтобы зафиксировать ствол в положении.

Теперь можно взять рычаг hop-up и поместить выступ в паз на передней части рычага.

Удобно зафиксировать выступ, используя резиновую складку или аналогичный безопасный резиновый инструмент, чтобы удержать выступ на месте.

После этого рычаг можно вернуть на место и установить металлический штифт.

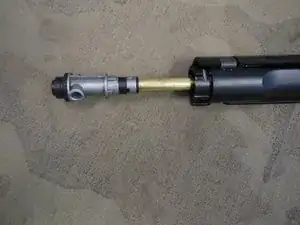

Теперь вы можете вставить ствол и блок hop-up обратно в оружие.

Вы завершили разборку и сборку hop-up.
