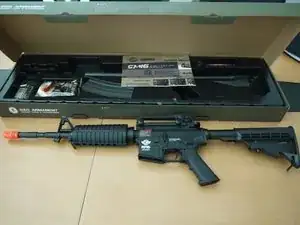

Разборка страйкбольного карабина G&G CM16

Перед разборкой оружия будет полезно сделать один выстрел в полуавтоматическом режиме. Это освободит натяжение пружины и сделает разборку редуктора немного легче.

Начните с снятия нижней половины цевья, как при установке батареи.

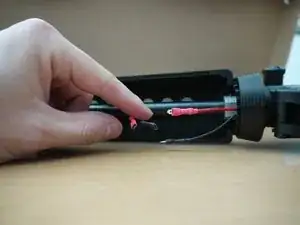

Отсоедините два провода, выходящие из ресивера, от короткого куска проводки с предохранителем и разъёмом Tamiya.

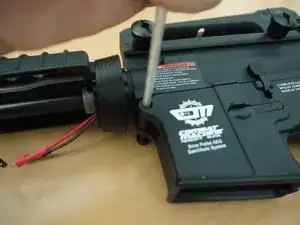

Используя пробойник или стержень, вытолкните передний фиксатор разъёма ресивера слева направо, как показано. Примечание: штифт зафиксирован в ресивере и не отделяется от него, поэтому не пытайтесь вытолкнуть его полностью наружу.

После того как фиксатор снят с пути, сдвиньте верхний ресивер вперёд. Вы заметите, что затворная рукоять зацепится за небольшой выступ на верхней части редуктора. Просто немного оттяните затворную рукоять назад и поднимите её над выступом.

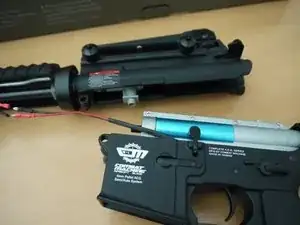

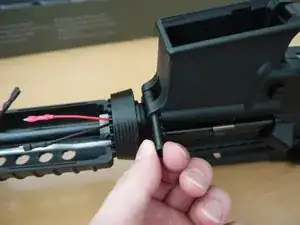

Продолжайте тянуть верхний ресивер вперёд, пока две половины не разойдутся. Не дергайте сильно провода, если они застряли — аккуратно выведите их.

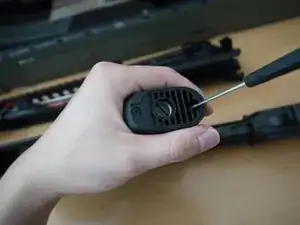

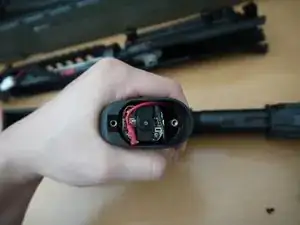

Используя шестигранную отвёртку 2 мм, выверните два маленьких винта, фиксирующих крышку пистолетной рукояти.

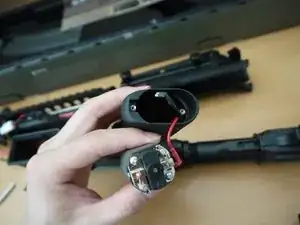

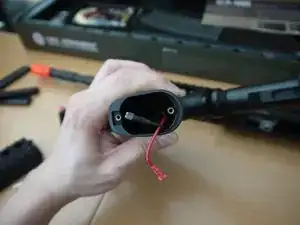

После снятия крышки вы увидите мотор и два провода, присоединённых к нему. Аккуратно снимите провода с клемм мотора. Обратите внимание на ориентацию мотора и проводов — при сборке их нужно будет установить в том же положении.

Вытащите мотор из пистолетной рукояти.

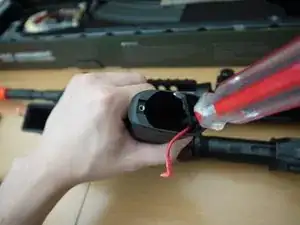

Используя крестовую отвёртку #1, выверните два винта, крепящие пистолетную рукоять к редуктору. Обратите внимание, что в рукояти и редукторе есть четыре отверстия, но только в двух из них будут винты. Винты расположены по диагонали и могут быть установлены обратно в любой из диагональных вариантов.

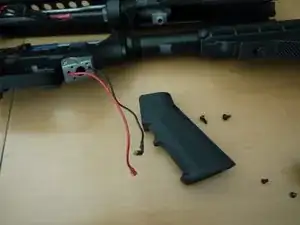

Снимите пистолетную рукоять, аккуратно направляя провода наружу.

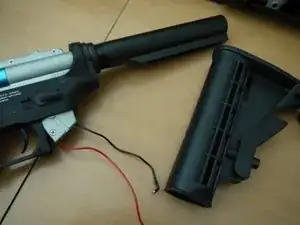

Снимите приклад, подняв рычаг фиксации, как показано, и одновременно сдвинув приклад назад, чтобы освободить его с буферной трубки.

Используйте крестовую отвёртку #2, чтобы вывернуть единственный винт на задней нижней стороне буферной трубки.

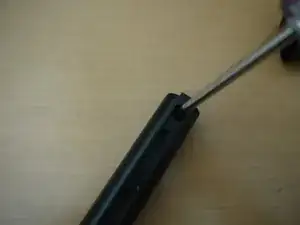

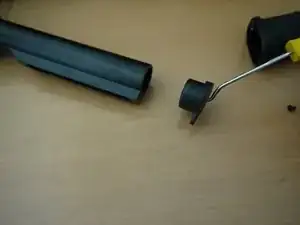

Вставьте маленький изогнутый крючок в заглушку буферной трубки и вытащите её.

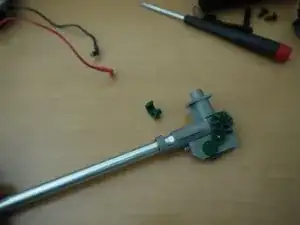

Используя крестовую отвёртку #1, выверните длинный винт, который крепит буферную трубку к редуктору.

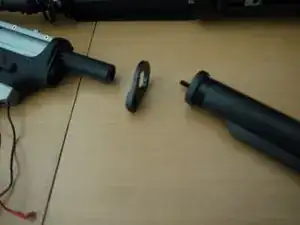

Снимите буферную трубку и торцевую пластину ресивера с нижнего ресивера.

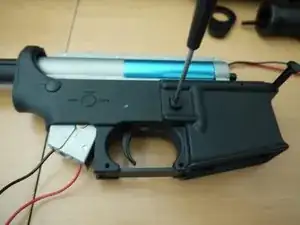

Используя крестовую отвёртку #0, выверните винт, удерживающий кнопку защёлки магазина.

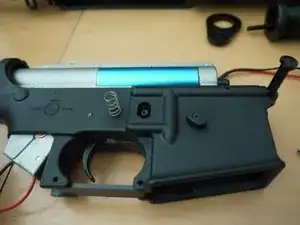

Снимите кнопку защёлки магазина и пружину защёлки магазина.

Выведите защёлку магазина с другой стороны.

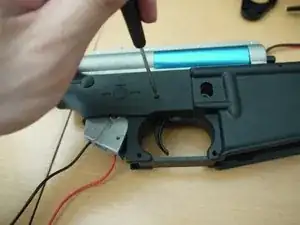

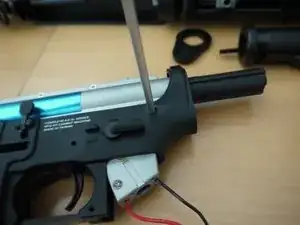

Выбейте небольшой штифт ресивера справа налево, как показано. Важно делать это в этом направлении, поскольку штифт устанавливается на заводе слева направо и имеет на одном конце насечку для лучшей фиксации.

Выбейте задний фиксатор разъёма. В отличие от переднего фиксатора, этот штифт полностью отделится от ресивера.

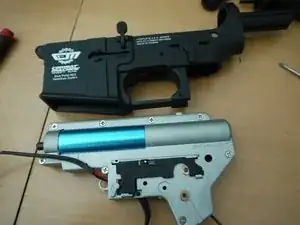

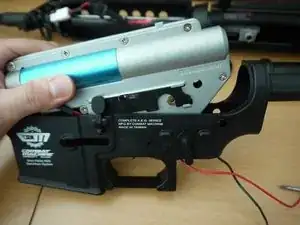

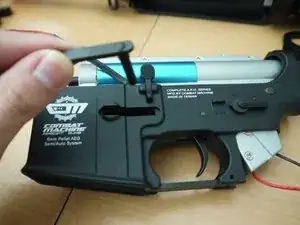

Установите селектор огня в положение полуавтоматического режима и извлеките редуктор из нижнего ресивера, потянув его вверх и слегка вперёд.

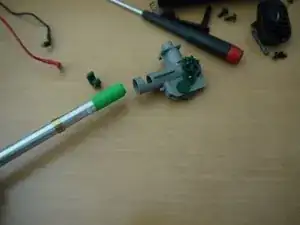

Вы можете разобрать внутренний ствол и хоп-ап, установив хоп-ап в минимальное положение (поверните регулировочный барабан против часовой стрелки до упора), сняв маленькую зелёную защёлку снизу корпуса хоп-апа, затем вынув ствол. Также можно снять хоп-ап резинку и маленькое латунное кольцо, поддерживающее ствол.

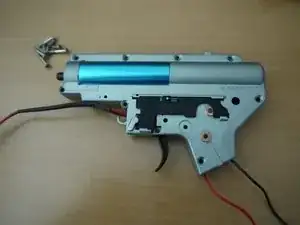

Выверните восемь винтов редуктора крестовой отвёрткой #2 (обратите внимание, что в более старых версиях винты, вероятно, будут с внутренним шестигранником и потребуют шестигранной отвёртки 2 мм вместо крестовой).

Переверните редуктор так, чтобы передняя часть была справа от вас. Вставьте небольшой инструмент в заднюю часть редуктора, чтобы удержать направляющий стержень пружины вниз при открытии редуктора.

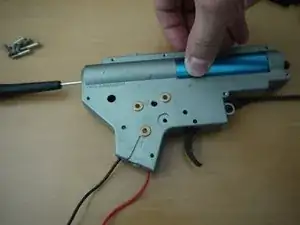

Поместите большой палец на цилиндр, как показано, и прижмите его. Указательным пальцем аккуратно подденьте редуктор сверху, удерживая цилиндр и направляющий пружины вниз.

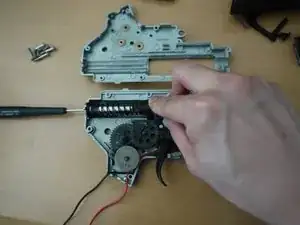

Снимите правую половину редуктора, удерживая цилиндр и направляющий пружины вниз. Если вы ранее сделали один выстрел в полуавтомате, поршень должен быть полностью вперёд. В противном случае он может быть наполовину взведён, что увеличит натяжение пружины и может привести к выпадению шестерён при открытии редуктора.

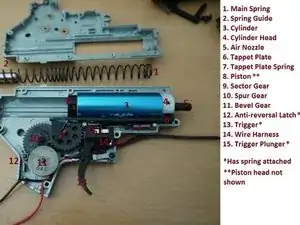

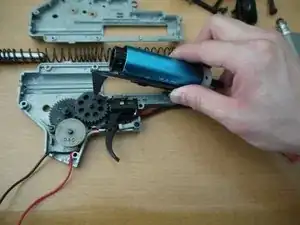

Снимите сборку цилиндра, поршня, тарелки кулачка и воздушного сопла, подняв её вверх. Будьте осторожны, чтобы не потерять пружину тарелки кулачка при этом.

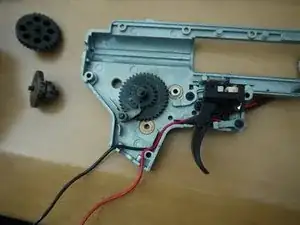

Обратите внимание, что на каждой шестерне может быть одна или несколько регулировочных шайб. Сохраняйте каждую шайбу в её исходном положении и аккуратно не перепутайте и не потеряйте шайбы при снятии шестерён. У каждой коробки передач уникальная конфигурация шайб.

После того как шестерни убраны, осторожно поднимите защёлку от проворачивания и не потеряйте маленькую пружину, прикреплённую к ней.

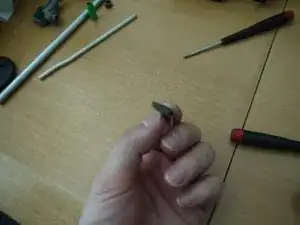

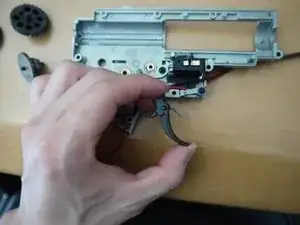

Снимите курок и пружину курка.

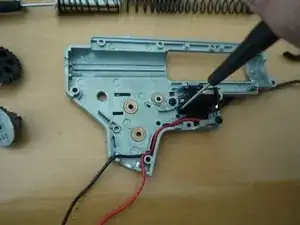

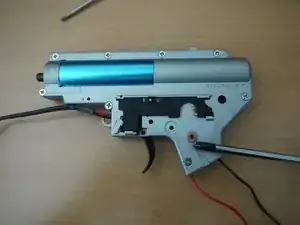

Используя крестовую отвёртку #00, отвинтите маленький винт, удерживающий жгут проводов на месте.

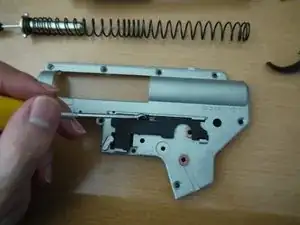

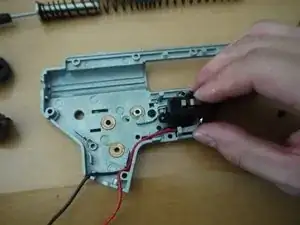

Снимите жгут проводов, отцепив пружину толкателя курка, затем подняв жгут сверху и сдвинув его вверх. Иногда эта деталь может быть немного тугой у новой сборки.

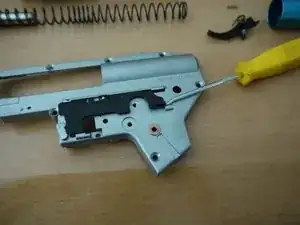

Переверните коробку передач — вы увидите пластину селектора. Чтобы её снять, сначала нужно отвести в сторону очень маленькую пружину. Это можно сделать с помощью пика, и следует выполнять очень аккуратно, чтобы не потерять пружину.

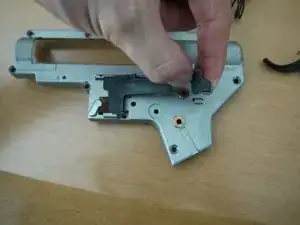

После снятия пружины сдвиньте пластину селектора вперёд и подденьте её, начиная с нижнего правого края, как показано.

Сдвиньте пластину селектора назад, чтобы снять её.

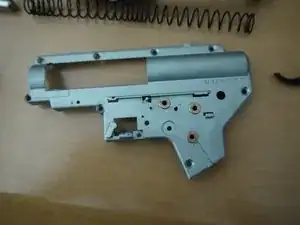

Коробка передач теперь должна быть полностью разобрана за исключением рычага предохранителя и рычага отсечки. Каждый из них удерживается одним винтом и может быть легко снят, но обычно в этом нет необходимости.
