Замена вентилятора в Nintendo Switch OLED

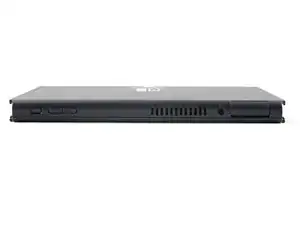

Перед началом ремонта убедитесь, что устройство полностью отключено.

Нажмите и удерживайте маленькую круглую кнопку на задней панели контроллера Joy Con.

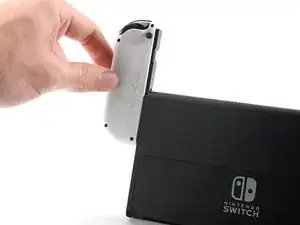

Держа кнопку, сдвиньте контроллер вверх.

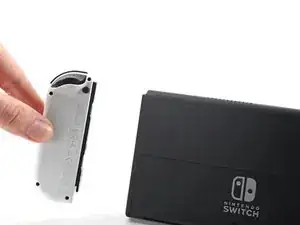

Продолжайте сдвигать Joy Con вверх, пока он полностью не выйдет из консоли.

Повторите ту же процедуру для другого Joy Con.

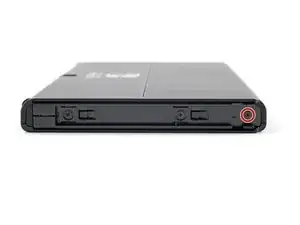

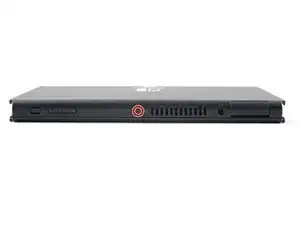

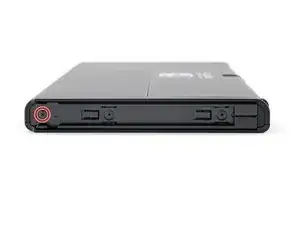

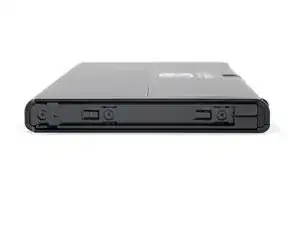

Используйте отвертку Phillips или JIS, чтобы удалить винт длиной 2 мм, крепящий верхнюю часть заднего корпуса к раме.

Чтобы предотвратить срыв этих тугих винтов, приложите сильное вертикальное давление, работайте медленно и попробуйте другую отвертку JIS или Phillips, если винты не выходят.

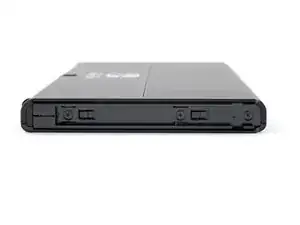

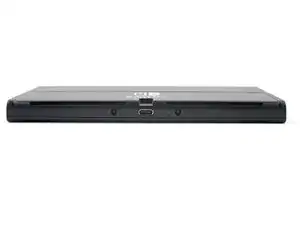

Используйте отвертку Phillips, чтобы удалить два винта длиной 2 мм, крепящих нижнюю часть заднего корпуса к раме.

Используйте отвертку Phillips, чтобы удалить винт длиной 3.8 мм, крепящий правую направляющую сенсора Joy-Con к заднему корпусу.

Чтобы предотвратить срыв этих тугих винтов, приложите сильное вертикальное давление, работайте медленно и попробуйте другую отвертку JIS 000 или PH 000, если винты не выходят.

Используйте отвертку Phillips, чтобы удалить винт длиной 3.8 мм, крепящий левую направляющую сенсора Joy-Con к заднему корпусу.

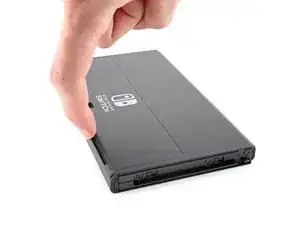

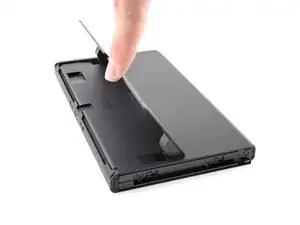

Используйте палец, чтобы поднять подставку на задней стороне устройства.

Если в слоте для microSD-карты находится карта microSD, удалите её сейчас, прежде чем продолжить следующий шаг.

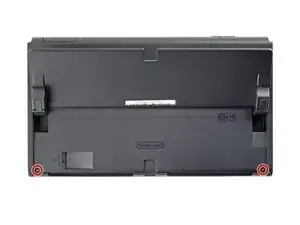

Используйте отвертку Y00, чтобы удалить два винта длиной 4.3 мм, крепящих задний корпус к раме.

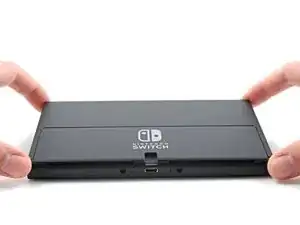

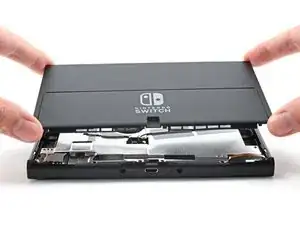

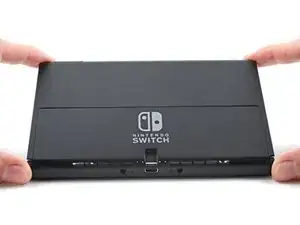

Поднимите задний корпус с верхней части устройства и удалите его.

Если у вас возникли сложности с удалением корпуса, используйте открывающую лопатку, чтобы поддеть пластиковые защелки.

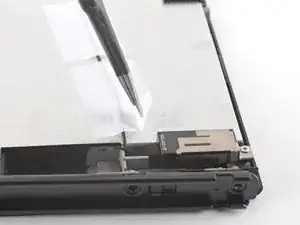

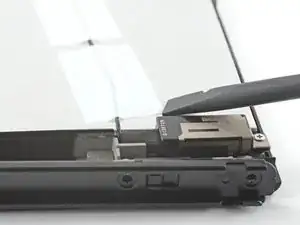

Используйте плоский конец лопатки, чтобы отделить уголок ленты от защитной пластины.

Используйте пинцет или пальцы, чтобы отогнуть и удалить ленту.

Сохраните ленту в чистом месте для повторной установки.

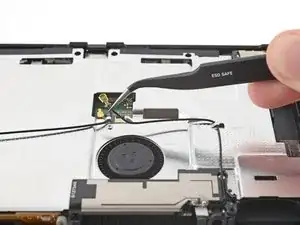

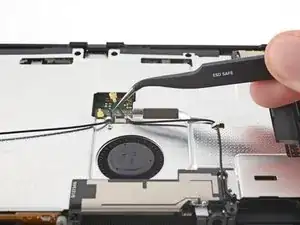

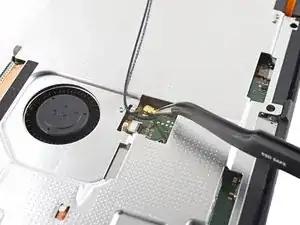

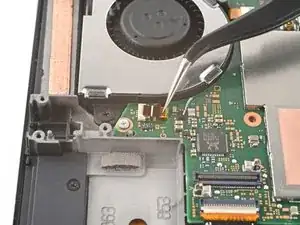

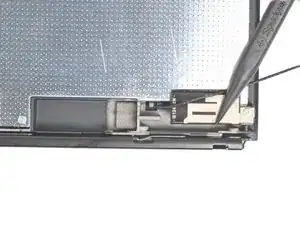

Используйте пинцет или пальцы, чтобы вытянуть и отключить коаксиальный кабель основной антенны Wi-Fi.

Во время сборки их может быть сложно подключить обратно. По одному держите каждый разъем над его гнездом и нажмите вниз плоским концом лопатки. Разъем должен защелкнуться на месте.

Используйте пинцет или пальцы, чтобы вывести коаксиальный кабель основной антенны из его отсеков в защитной пластине.

Используйте отвертку Phillips, чтобы удалить два винта длиной 4.4 мм, крепящих основную антенну Wi-Fi к защитной пластине.

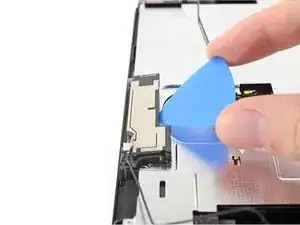

Вставьте открывающую лопатку между основной антенной Wi-Fi и защитной пластиной.

Подденьте лопаткой, чтобы отделить основную антенну Wi-Fi от защитной пластины.

Удалите основную антенну Wi-Fi.

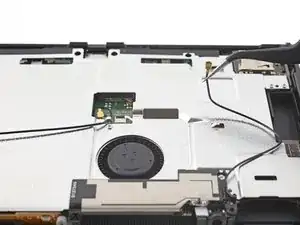

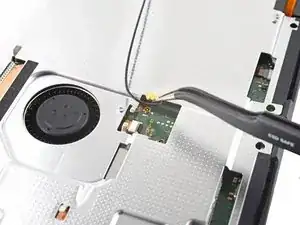

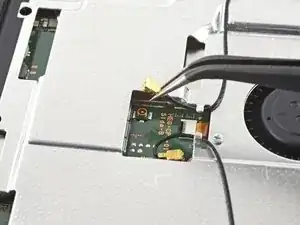

Используйте пинцет или пальцы, чтобы вытащить и отключить коаксиальный кабель вторичной антенны Wi-Fi.

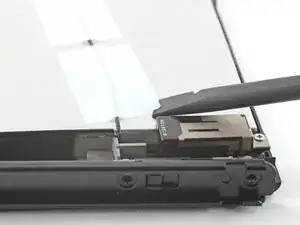

Используйте кончик лопатки, чтобы перенаправить коаксиальный кабель вторичной антенны Wi-Fi из его слота в корпусе.

Используйте отвертку с крестовой головкой, чтобы удалить винт 4,4 мм, крепящий вторичную антенну Wi-Fi к защитной пластине.

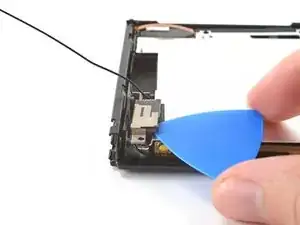

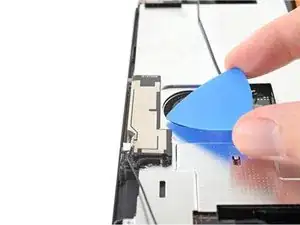

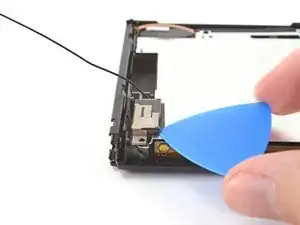

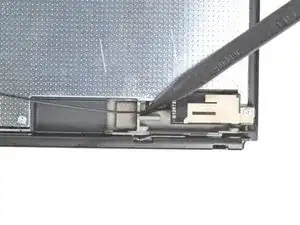

Вставьте открывающий инструмент между вторичной антенной Wi-Fi и защитной пластиной.

Подденьте инструментом, чтобы отделить вторичную антенну Wi-Fi от защитной пластины.

Не пытайтесь полностью снять антенну пока, так как её коаксиальный кабель всё ещё проходит через корпус.

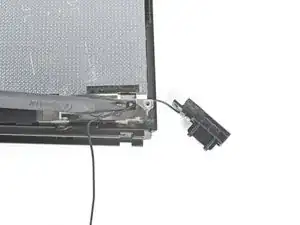

Используйте кончик лопатки, чтобы перенаправить коаксиальный кабель вторичной антенны Wi-Fi наружу из его слота в корпусе.

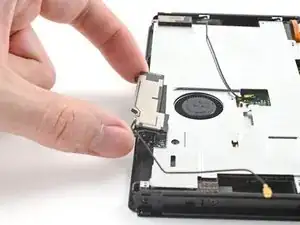

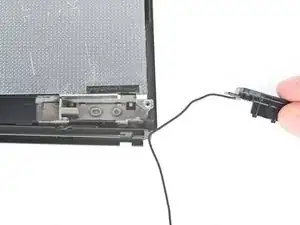

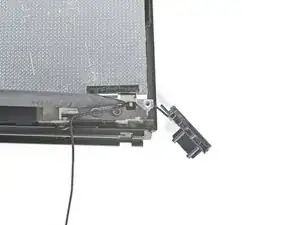

Удалите вторичную антенну Wi-Fi.

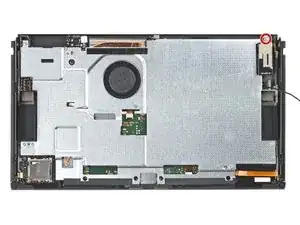

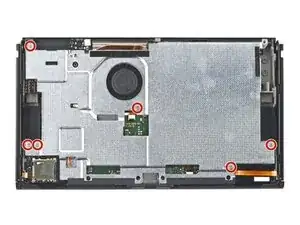

Используйте отвертку с крестовой головкой, чтобы удалить шесть винтов по 4,4 мм, крепящих защитную пластину к корпусу.

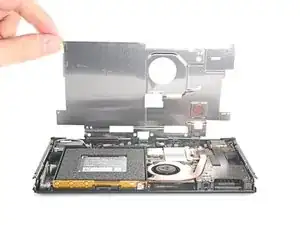

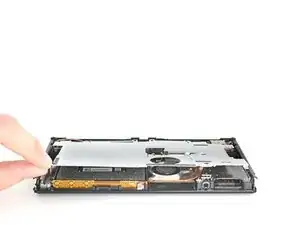

Используйте пальцы, чтобы поднять верхнюю часть защитной пластины вверх и от корпуса.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как защитная пластина слегка приклеена к тепловынесителю термопастой.

Удалите защитную пластину.

Толстая розовая термопаста соединяет защитную пластину и медный теплоотвод под ней. Когда защитная пластина снята, обратитесь к нашему руководству по термопасте, чтобы удалить старую термопасту и заменить её на подходящую, такую как термопласт или K5 Pro, во время сборки.

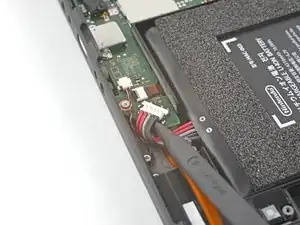

Используйте кончик лопатки, чтобы поддеть и отключить батарею.

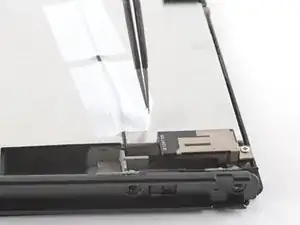

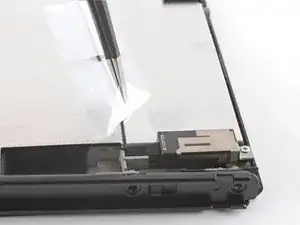

Используйте пинцет или пальцы, чтобы удалить кусок скотча, закрывающий винт дочерней платы.

Используйте отвертку с крестовой головкой, чтобы удалить винт 4 мм, крепящий дочернюю плату к корпусу.

Нижняя часть дочерней платы подключена к материнской плате через пресс-коннектор.

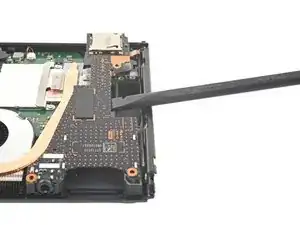

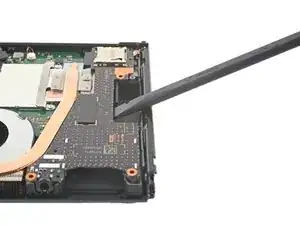

Вставьте лопатку между краем дочерней платы и материнской платой.

Подденьте лопаткой, чтобы отключить пресс-коннектор и отделить дочернюю плату от корпуса.

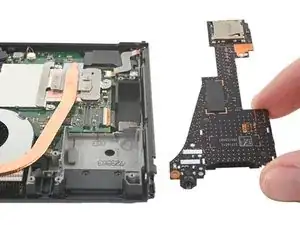

Удалите дочернюю плату.

Чтобы повторно подключить пресс-коннекторы такого типа, аккуратно выровняйте и нажмите на одну сторону, пока она не щелкнет на месте, затем повторите с другой стороны. Не нажимайте в середине. Если коннектор смещен, контакты могут погнуться, что приведёт к постоянному повреждению.

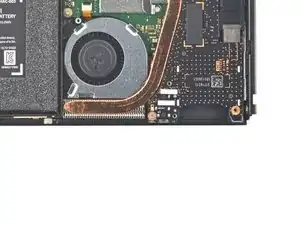

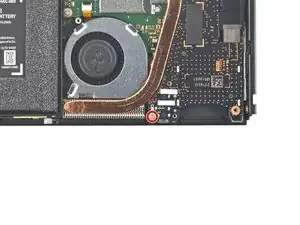

Используйте отвертку с крестовой головкой, чтобы удалить три винта по 3 мм, крепящих теплоотвод к материнской плате.

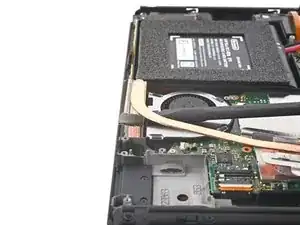

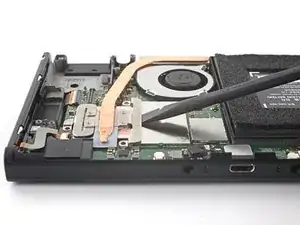

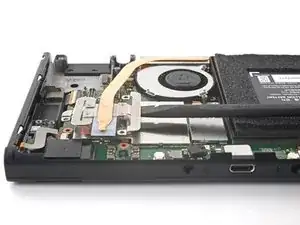

Вставьте лопатку между кронштейном теплоотвода и материнской платой.

Подденьте лопаткой, чтобы отделить теплоотвод от материнской платы.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как теплоотвод слегка приклеен к ЦП с термопастой.

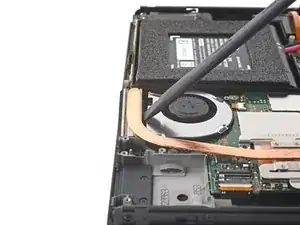

Вставьте лопатку в зазор между вентилятором и теплоотводом.

Подденьте лопаткой, чтобы отделить теплоотвод от наклейки под ним.

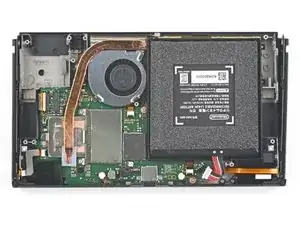

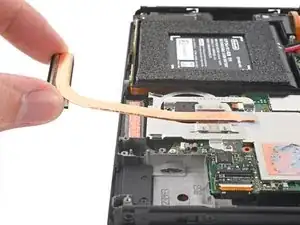

Удалите теплоотвод.

Очистите старую термопасту с теплоотвода и ЦП, используя изопропиловый спирт высокой концентрации (90% или выше) и микрофибровую тряпку. Нанесите новую термопасту на ЦП перед сборкой.

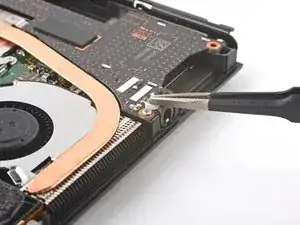

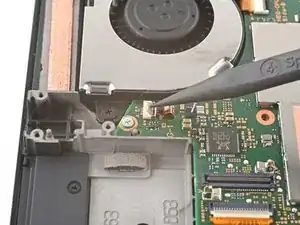

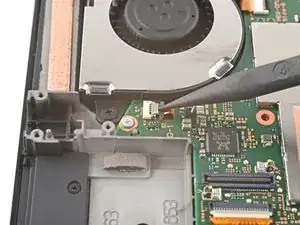

Используйте кончик лопатки, открывающий инструмент или ноготь, чтобы поднять маленький запирающий язычок на ZIF коннекторе кабеля вентилятора.

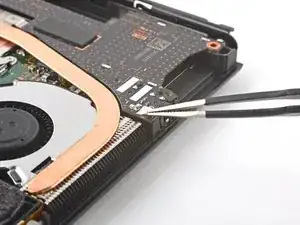

Используйте пару пинцетов, чтобы вытянуть кабель вентилятора прямо из его коннектора на материнской плате.

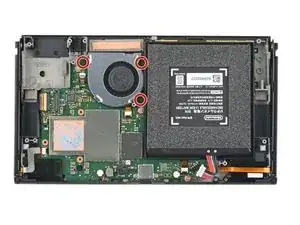

Используйте отвертку с крестовой головкой, чтобы удалить три винта по 3 мм, крепящих вентилятор к корпусу.

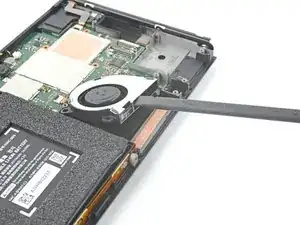

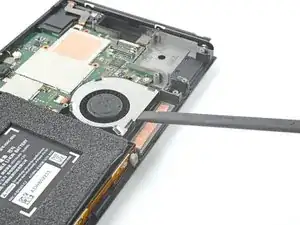

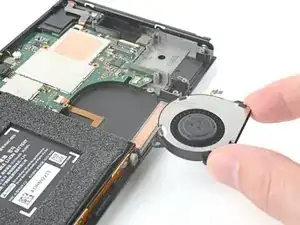

Используйте лопатку, чтобы вытянуть вентилятор прямо из корпуса.

Удалите вентилятор.
