Идентификатор микросхемы Nintendo Switch 2
Это идентификатор микросхем на основной плате Nintendo Switch 2.
Для подробностей смотрите наш разбор Nintendo Switch 2.
Особая благодарность нашему участнику сообщества Chunglin Chin за вклад!

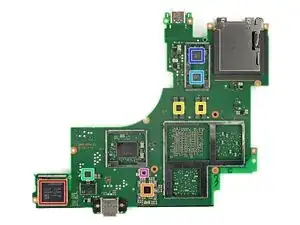

Шаг 1
Прикладной процессор NVIDIA GMLX30-A1 с графическим ядром
Модуль памяти Micron MT62F768M64D4EK-026 WT:B 6 ГБ LPDDR5 SDRAM
Контроллер USB type-C Infineon CP10359AT
Вероятно контроллер чтения игровых карт Nintendo B2423
USB-концентратор Genesys Logic GL852G с четырьмя портами USB 2.0
Индикатор заряда батареи Analog Devices MAX17050
Коммутатор SSD Diodes Incorporated PI2SSD3212NCE 14-битный 2:1

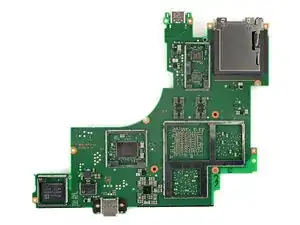

Шаг 2
Двойной вход — один выходный мультиплексор питания Texas Instruments TPS2121
Вероятно повышающий преобразователь Analog Devices MAX18000
Понижающий преобразователь Texas Instruments TPS62825 2 A
Электронный предохранитель 5 В Texas Instruments TPS25200
Переключатель питания USB Texas Instruments TPS2553
Двойной аналоговый переключатель SPST Texas Instruments TS5A23166

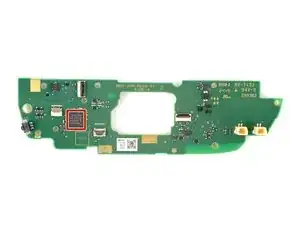

Шаг 3
Акселерометр и гироскоп STMicroelectronics
Датчик температуры Texas Instruments TMP451

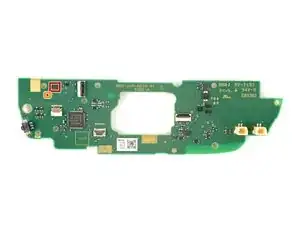

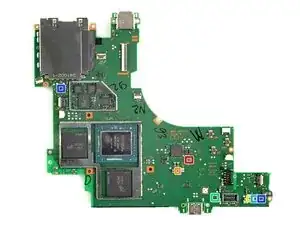

Шаг 4
Накопитель SK hynix HN8T15DEHKX075 256 ГБ NAND с контроллером памяти UFS 3.1
Управление питанием Analog Devices MAX77851SAWJ
Управление питанием Renesas DA9092
Зарядное устройство для литий-ионной батареи Analog Devices MAX77986
Аудио/голосовой процессор Intelligo Technology IG2200
Аудиокодек Realtek ALC5658
Понижающе-повышающий преобразователь Analog Devices MAX77801
Шаг 5
Двухканальный повышающий драйвер белых светодиодов Nisshinbo Micro Devices R1214Z
Повышающий и инвертирующий DC-DC преобразователь Rohm BD8316GWL
Переключатель питания USB Texas Instruments TPS2553
Вероятно повышающий преобразователь Analog Devices MAX18000
Шаг 6
Контроллер Wi‑Fi и Bluetooth MediaTek MT3681AEN
Шаг 7
Зарядное устройство для аккумулятора понижающего типа Texas Instruments BQ25618 1.5 A
Вероятно понижающий преобразователь Analog Devices MAX3864xA

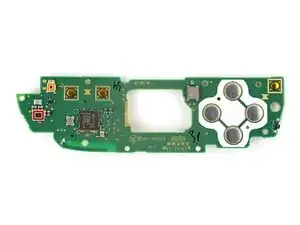

Шаг 8
Bluetooth SoC MediaTek MT3689BCA
Шаг 9
Класс‑D аудиоусилитель Analog Devices MAX98388
Переключатель питания USB Texas Instruments TPS2553
Шаг 10
Контроллер NFC NXP Semiconductors PN7160B1HN/C100
Шаг 11
6‑осевой акселерометр и гироскоп TDK‑InvenSense ICM‑42607‑PN
Трехосевой электронный компас AKM Semiconductor AK09919C
