Замена платы кнопки питания на Nintendo Switch OLED

Прежде чем начать ремонт, убедитесь, что устройство полностью выключено.

Нажмите и удерживайте маленькую круглую кнопку на задней части контроллера Joy‑Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy‑Con вверх, пока он полностью не снимется с консоли.

Повторите тот же процесс для другого Joy‑Con.

Используйте отвертку Phillips или JIS, чтобы удалить винт длиной 2 мм, фиксирующий верхнюю часть задней крышки к раме.

Чтобы защитить эти тугие винты от срыва шлица, прилагайте сильное нажатие вниз, работайте медленно и попробуйте другую отвертку JIS или Phillips, если винт не выкручивается.

Используйте отвертку Phillips, чтобы удалить два винта длиной 2 мм, фиксирующие нижнюю часть задней крышки к раме.

Используйте отвертку Phillips, чтобы удалить винт 3.8 мм, фиксирующий направляющую датчика правого Joy‑Con к задней крышке.

Чтобы защитить эти тугие винты от срыва шлица, прилагайте сильное нажатие вниз, работайте медленно и попробуйте другую отвертку JIS 000 или PH 000, если винты не выкручиваются.

Используйте отвертку Phillips, чтобы удалить винт 3.8 мм, фиксирующий направляющую датчика левого Joy‑Con к задней крышке.

Отогните ножку подставки пальцем на задней части устройства.

Если в слоте microSD находится карта microSD, извлеките её сейчас перед переходом к следующему шагу.

Используйте отвертку Y00, чтобы удалить два винта длиной 4.3 мм, фиксирующие заднюю крышку к раме.

Поднимите заднюю крышку с верхней части устройства и снимите её.

Если у вас возникают трудности со снятием крышки, используйте медиатор для поддевания пластиковых защёлок.

Используйте плоский конец лопатки, чтобы отделить угол ленты от экранирующей пластины.

Используйте пинцет или пальцы, чтобы отогнуть и удалить ленту.

Храните ленту в чистом месте для повторной установки.

Используйте пинцет или пальцы, чтобы поднять и отсоединить коаксиальный кабель основного Wi‑Fi антенного разъёма.

При повторной сборке эти разъёмы могут быть сложны для подсоединения. По одному удерживайте каждый разъём над гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться на месте.

Используйте пинцет или пальцы, чтобы переставить коаксиальный кабель основного антенного разъёма через его канавки в экранирующей пластине.

Используйте отвертку Phillips, чтобы удалить два винта длиной 4.4 мм, фиксирующие основной Wi‑Fi антенну к экранирующей пластине.

Вставьте медиатор между основной Wi‑Fi антенной и экранирующей пластиной.

Подденьте медиатором, чтобы отделить основную Wi‑Fi антенну от экранирующей пластины.

Снимите основную Wi‑Fi антенну.

С помощью пинцета или пальцев поднимите и отсоедините коаксиальный кабель вторичной Wi‑Fi антенны.

Кончиком лопатки перенаправьте коаксиальный кабель вторичной Wi‑Fi антенны из её посадочного места в рамке.

Отверткой Phillips выкрутите винт 4.4 мм, фиксирующий вторичную Wi‑Fi антенну к пластине экрана.

Вставьте медиатор между вторичной Wi‑Fi антенной и пластиной экрана.

Подденьте медиатором, чтобы отделить вторичную Wi‑Fi антенну от пластины экрана.

Не пытайтесь полностью снять антенну — её коаксиальный кабель всё ещё проходит через рамку.

Кончиком лопатки перенаправьте коаксиальный кабель вторичной Wi‑Fi антенны из её посадочного места в рамке.

Снимите вторичную Wi‑Fi антенну.

Отверткой Phillips выкрутите шесть винтов 4.4 мм, фиксирующих пластину экрана к рамке.

Пальцами поднимите верхнюю часть пластины экрана вверх и от рамки.

Вы можете почувствовать небольшое сопротивление. Это нормально: пластина экрана слегка соединена с радиатором термопастой.

Снимите пластину экрана.

Толстый розовый термоинтерфейс заполняет зазор между пластиной экрана и медным радиатором под ней. Каждый раз при снятии пластины экрана обратитесь к нашему руководству по термопасте, чтобы удалить старый термоинтерфейс и заменить его подходящим составом, например термопастой или K5 Pro, при сборке.

Кончиком лопатки приподнимите и отсоедините аккумулятор.

Пинцетом или пальцами снимите кусочек ленты, закрывающий винт дочерней платы.

Отверткой Phillips выкрутите винт 4 мм, фиксирующий дочернюю плату к рамке.

Нижняя часть дочерней платы соединена с материнской платой прижимным разъёмом.

Вставьте лопатку между краем дочерней платы и материнской платой.

Подденьте лопаткой, чтобы отсоединить прижимной разъём и отделить дочернюю плату от рамки.

Снимите дочернюю плату.

Чтобы повторно подключить прижимные разъёмы такого типа, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном выравнивании контакты могут погнуться и получить необратимые повреждения.

Отверткой Phillips выкрутите три винта 3 мм, фиксирующие радиатор к материнской плате.

Вставьте лопатку между кронштейном радиатора и материнской платой.

Подденьте лопаткой, чтобы отделить радиатор от материнской платы.

Вы можете почувствовать небольшое сопротивление. Это нормально: радиатор слегка соединён с процессором термопастой.

Вставьте лопатку в зазор между вентилятором и радиатором.

Подденьте лопаткой, чтобы отсоединить радиатор от клея под ним.

Снимите радиатор.

Удалите старую термопасту с радиатора и процессора с помощью изопропилового спирта высокой концентрации (90% или более) и микрофибровой салфетки. Нанесите новую термопасту на процессор перед сборкой.

Кончиком лопатки, монтажным инструментом или ногтем отогните небольшой шарнирный фиксирующий язычок на ZIF‑разъёме кабеля вентилятора.

Пинцетом вытяните кабель вентилятора прямо из его разъёма на материнской плате.

Отверткой Phillips выкрутите три винта 3 мм, фиксирующие вентилятор к рамке.

Лопаткой поднимите вентилятор прямо вверх из рамки.

Снимите вентилятор.

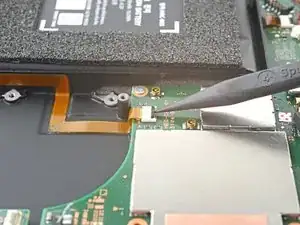

Используйте инструмент для поддевания, лопатку или ноготь, чтобы поднять маленькую поворотную защёлку на ZIF-разъёме платы кнопки питания.

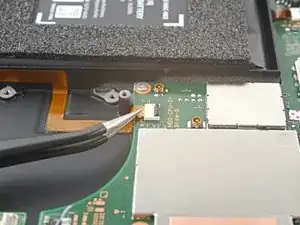

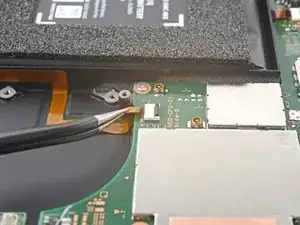

Используйте пинцет, чтобы аккуратно вытянуть кабель платы кнопки питания прямо из её разъёма на материнской плате.

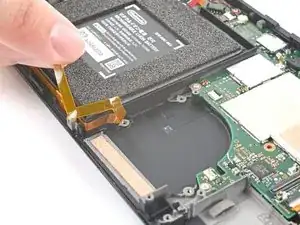

Используйте пальцы, чтобы осторожно отслоить кабель платы кнопки питания от каркаса.

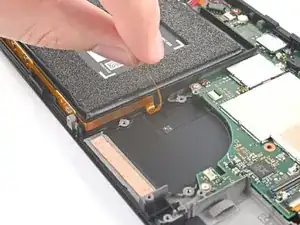

Используйте пальцы, чтобы вынуть плату кнопки питания из её пластиковых направляющих в каркасе.

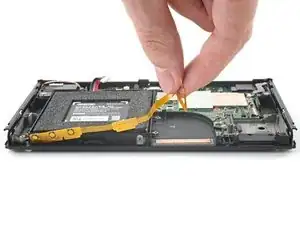

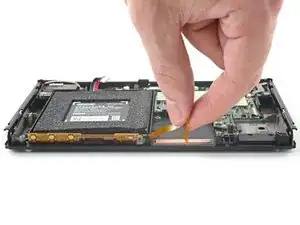

Удалите плату кнопки питания.
