Замена светодиода в док-станции Nintendo Switch OLED

Используйте пальцы, чтобы оттянуть заднюю крышку от рамки и освободить её пластиковые защёлки.

Снимите заднюю крышку.

Используйте отвертку Y0, чтобы открутить винт длиной 7,5 мм, фиксирующий пластину основания к рамке.

Вставьте монтажный инструмент между рамкой и пластиковой крышкой винта в нижнем левом углу.

Подденьте крышку винта монтажным инструментом, чтобы отделить её от рамки.

Снимите крышку винта.

Используйте отвертку Y0, чтобы вынуть семь винтов, фиксирующих среднюю рамку к основной рамке:

Четыре винта 3,9 мм

Три винта 7,5 мм

Один винт 3,9 мм

Используйте пальцы, чтобы снять среднюю рамку с основной рамки.

Используйте пальцы, чтобы оттянуть пластину основания от рамки и освободить её из пластиковых защёлок.

Снимите пластину основания.

Используйте плоский конец прайсера, чтобы приподнять малый фиксирующий язычок на ZIF-разъёме кабеля материнской платы.

Используйте пинцет, чтобы высунуть кабель из разъёма.

Используйте палец, чтобы оттянуть пластиковые защёлки, удерживающие материнскую плату на месте.

Поднимите материнскую плату и отведите её от рамки, чтобы извлечь.

Пока не снимайте материнскую плату полностью — она всё ещё соединена с рамкой через JST-кабель.

Положите материнскую плату рядом с рамкой перед выполнением следующего шага.

Используйте тупой пинцет или пальцы, чтобы вытащить JST-разъём светодиода из гнезда.

Используйте крестовую отвертку, чтобы открутить четыре винта 6,9 мм, фиксирующие узел USB-C к рамке.

Снимите верхнюю часть узла.

В зависимости от порядка разборки док-станции пружины могут оставаться соединёнными с верхней частью узла.

Снимите две пружины.

Снимите нижнюю часть узла.

Используйте крестовую отвертку, чтобы выкрутить восемь винтов 6,9 мм, фиксирующих средний корпус к рамке.

Используйте палец, чтобы освободить верхнюю половину среднего корпуса из пластиковых защёлок по периметру рамки.

Используйте пальцы, чтобы разделить две половины среднего корпуса.

Протяните верхнюю половину среднего корпуса через верхнюю часть рамки, при этом слегка отгибая пластиковые защёлки вверх.

Используйте крестовую отвертку, чтобы отвинтить два винта 4,4 мм, фиксирующих нижнюю половину среднего корпуса к передней крышке.

Вставьте монтажную пластину между нижней половиной среднего корпуса и рамкой.

Проведите пластиной вдоль вертикального края нижней половины среднего корпуса, чтобы освободить пластиковые защёлки, фиксирующие её к передней крышке.

Продолжайте перемещать медиатор вдоль горизонтального края нижней половины средней панели, чтобы освободить пластиковые защёлки.

Подденьте медиатором, чтобы полностью отделить нижнюю половину средней панели от рамки.

Если вы всё ещё ощущаете сопротивление, снова проведите медиатором по периметру, пока нижняя половина средней панели не отделится.

Используйте пальцы, чтобы потянуть и снять нижнюю половину средней панели с передней крышки.

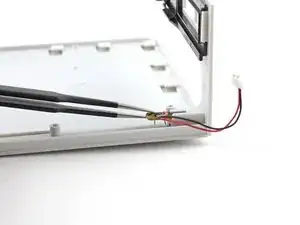

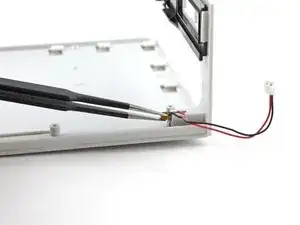

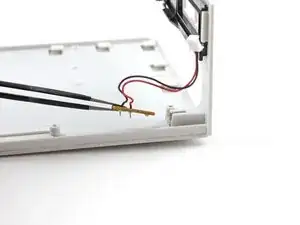

Используйте пинцет или пальцы, чтобы снять светодиод док-станции с рамки.
