Замена передней крышки док-станции Nintendo Switch OLED

Используйте пальцы, чтобы оттянуть заднюю крышку от рамки и освободить её пластиковые защёлки.

Снимите заднюю крышку.

Используйте отвёртку Y0, чтобы отвинтить винт длиной 7,5 мм, крепящий пластины к рамке.

Вставьте монтажный инструмент между рамкой и пластиковым колпачком винта в левом нижнем углу.

Подденьте колпачок монтажным инструментом, чтобы отделить его от рамки.

Снимите колпачок винта.

Используйте отвёртку Y0, чтобы удалить семь винтов, крепящих среднюю рамку к основной рамке:

Четыре винта 3,9 мм

Три винта 7,5 мм

Один винт 3,9 мм

Используйте пальцы, чтобы снять среднюю рамку с основной рамки.

Используйте пальцы, чтобы оттянуть пластину от рамки и освободить её из пластиковых защёлок.

Снимите пластину.

Используйте плоский конец лопатки, чтобы поднять маленькую фиксирующую язычок на ZIF-коннекторе кабеля материнской платы.

Используйте пинцет, чтобы вытащить кабель из его разъёма.

Используйте палец, чтобы оттянуть пластиковые защёлки, удерживающие материнскую плату.

Поднимите материнскую плату вверх и отведите её от рамки, чтобы вынуть.

Не снимайте материнскую плату полностью — она всё ещё соединена с рамкой через JST-кабель.

Положите материнскую плату рядом с рамкой перед выполнением следующего шага.

Используйте тупой пинцет или пальцы, чтобы вытянуть JST-разъём светодиода из его гнезда.

Используйте крестовую отвёртку, чтобы открутить четыре винта 6,9 мм, крепящие разъём USB-C к рамке.

Снимите верхнюю часть узла.

В зависимости от способа разборки док-станции пружины могут оставаться прикреплёнными к верхней части узла.

Снимите две пружины.

Снимите нижнюю часть узла.

Используйте крестовую отвёртку, чтобы удалить восемь винтов 6,9 мм, крепящих средний корпус к рамке.

Используйте палец, чтобы отжать верхнюю половину среднего корпуса от её пластиковых защёлок по периметру рамки.

Используйте пальцы, чтобы разделить две половины среднего корпуса.

Протяните верхнюю половину среднего корпуса через верх рамки, стараясь направлять пластиковые защёлки вверх.

Используйте крестовую отвёртку, чтобы отвинтить два винта 4,4 мм, крепящие нижнюю половину среднего корпуса к передней крышке.

Вставьте монтажную лопатку между нижней половиной среднего корпуса и рамкой.

Проведите лопаткой вдоль вертикального края нижней половины среднего корпуса, чтобы освободить пластиковые защёлки, крепящие её к передней крышке.

Продолжайте проводить медиатором вдоль горизонтального края нижней части средней панели, чтобы освободить пластиковые защёлки.

Подденьте медиатором, чтобы полностью отделить нижнюю часть средней панели от рамы.

Если вы всё ещё чувствуете сопротивление, проведите медиатором по периметру ещё раз, пока нижняя часть средней панели полностью не отделится.

Используйте пальцы, чтобы потянуть и снять нижнюю часть средней панели с передней крышки.

Используйте пинцет или пальцы, чтобы вынуть светодиод док-станции из рамы.

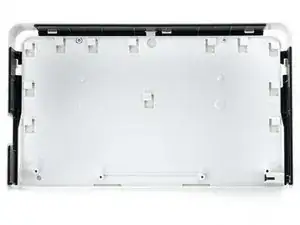

Теперь у вас осталась только передняя панель корпуса.
