Замена материнской платы Nintendo Switch OLED

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте небольшую круглую кнопку на задней части контроллера Joy-Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy-Con вверх, пока он полностью не отстегнется от консоли.

Повторите тот же процесс для другого Joy-Con.

Используйте крестовую или JIS-отвертку, чтобы удалить винт длиной 2 мм, крепящий верхнюю часть задней крышки к рамке.

Чтобы предотвратить сорвание этих тугих винтов, прилагайте сильное давление вниз, работайте медленно и попробуйте другую JIS- или крестовую отвертку, если винты не выкручиваются.

Используйте крестовую отвертку, чтобы удалить два винта длиной 2 мм, крепящие нижнюю часть задней крышки к рамке.

Используйте крестовую отвертку, чтобы удалить винт длиной 3.8 мм, крепящий направляющую датчика правого Joy-Con к задней крышке.

Чтобы предотвратить сорвание этих тугих винтов, прилагайте сильное давление вниз, работайте медленно и попробуйте другую JIS 000 или PH 000 отвертку, если винты не выкручиваются.

Используйте крестовую отвертку, чтобы удалить винт длиной 3.8 мм, крепящий направляющую датчика левого Joy-Con к задней крышке.

Поднимите подпорку на задней части устройства пальцем.

Если в слот microSD вставлена карта microSD, извлеките её сейчас, прежде чем переходить к следующему шагу.

Используйте отвертку Y00, чтобы удалить два винта длиной 4.3 мм, крепящие заднюю крышку к рамке.

Поднимите заднюю крышку от верхней части устройства и снимите её.

Если с трудом удаётся снять крышку, используйте медиатор для поддевания пластиковых защёлок.

Используйте плоский конец лопатки, чтобы отделить угол ленты от защитной пластины.

Снимите ленту пинцетом или пальцами, отогнув её и удалив.

Храните ленту в чистом месте для повторной установки.

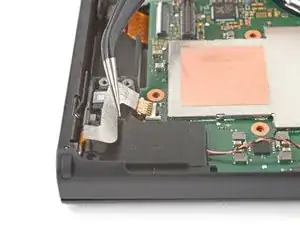

Пинцетом или пальцами поднимите и отсоедините коаксиальный кабель основного Wi‑Fi-антенны.

При сборке эти разъёмы могут быть трудно подключаемы. По одному держите каждый коннектор над его гнездом и нажмите плоским концом лопатки. Коннектор должен защёлкнуться на месте.

Пинцетом или пальцами перережьте путь прокладки коаксиального кабеля основной антенны через её направляющие в защитной пластине.

Используйте крестовую отвертку, чтобы удалить два винта длиной 4.4 мм, крепящие основную Wi‑Fi-антенну к защитной пластине.

Вставьте медиатор между основной Wi‑Fi-антенной и защитной пластиной.

Подденьте медиатором, чтобы отделить основную Wi‑Fi-антенну от защитной пластины.

Снимите основную Wi‑Fi-антенну.

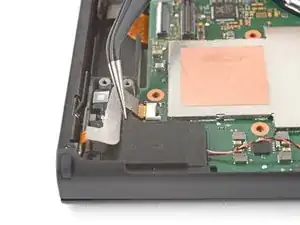

Используйте пинцет или пальцы, чтобы приподнять и отсоединить коаксиальный кабель вторичной Wi‑Fi антенны.

Используйте остриё лопатки, чтобы перенаправить коаксиальный кабель вторичной Wi‑Fi антенны из её направляющего в рамке.

Используйте крестовую отвёртку, чтобы выкрутить винт 4.4 мм, закрепляющий вторичную Wi‑Fi антенну на экранирующей пластине.

Вставьте монтажную лопатку между вторичной Wi‑Fi антенной и экранирующей пластиной.

Подденьте лопаткой, чтобы отделить вторичную Wi‑Fi антенну от экранирующей пластины.

Не пытайтесь полностью снять антенну — её коаксиальный кабель ещё проходит через рамку.

Используйте остриё лопатки, чтобы перенаправить коаксиальный кабель вторичной Wi‑Fi антенны из её направляющего в рамке.

Снимите вторичную Wi‑Fi антенну.

Используйте крестовую отвёртку, чтобы выкрутить шесть винтов 4.4 мм, крепящих экранирующую пластину к рамке.

Используйте пальцы, чтобы приподнять верх экранирующей пластины и отвести её от рамки.

Вы можете почувствовать некоторое сопротивление. Это нормально, так как экранирующая пластина слегка приклеена к радиатору теплопроводной пастой.

Снимите экранирующую пластину.

Между экранирующей пластиной и медным радиатором под ней находится толстый розовый термоинтерфейс. При каждом снятии пластины обратитесь к нашему руководству по термопасте, чтобы удалить старый термоинтерфейс и заменить его подходящим составом, например термопастой или K5 Pro, при сборке.

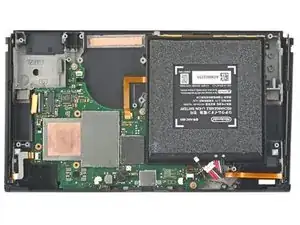

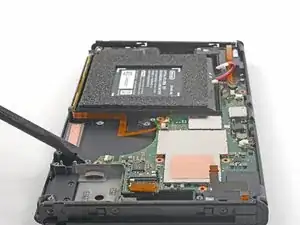

Используйте остриё лопатки, чтобы поддеть и отсоединить аккумулятор.

Используйте пинцет или пальцы, чтобы снять ленту, закрывающую винт на дочерней плате.

Используйте крестовую отвёртку, чтобы выкрутить винт 4 мм, крепящий дочернюю плату к рамке.

Нижняя часть дочерней платы подключена к материнской плате через прижимной разъём.

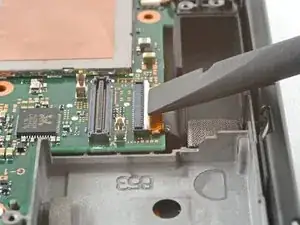

Вставьте лопатку между краем дочерней платы и материнской платой.

Подденьте лопаткой, чтобы отсоединить прижимной разъём и отделить дочернюю плату от рамки.

Снимите дочернюю плату.

Чтобы вновь присоединить прижимные разъёмы такого типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном выравнивании контакты могут погнуться и получить необратимое повреждение.

Используйте крестовую отвёртку, чтобы выкрутить три винта 3 мм, крепящие радиатор к материнской плате.

Вставьте лопатку между кронштейном радиатора и материнской платой.

Подденьте лопаткой, чтобы отделить радиатор от материнской платы.

Вы можете почувствовать некоторое сопротивление. Это нормально, так как радиатор слегка приклеен к процессору термопастой.

Вставьте лопатку в зазор между вентилятором и радиатором.

Подденьте лопаткой, чтобы отделить радиатор от клеевого слоя под ним.

Снимите радиатор.

Удалите старую термопасту с радиатора и процессора, используя изопропиловый спирт высокой концентрации (90% и выше) и микрофибровую салфетку. Нанесите новую термопасту на процессор перед сборкой.

Используйте тонкое остриё лопатки, инструмент для вскрытия или ноготь, чтобы откинуть маленькую шарнирную фиксирующую лапку на ZIF‑разъёме кабеля вентилятора.

Используйте пинцет, чтобы аккуратно вытащить кабель вентилятора прямо из его разъёма на материнской плате.

Используйте крестовую отвёртку, чтобы выкрутить три винта 3 мм, крепящие вентилятор к рамке.

Используйте лопатку, чтобы вынуть вентилятор прямо из рамки.

Снимите вентилятор.

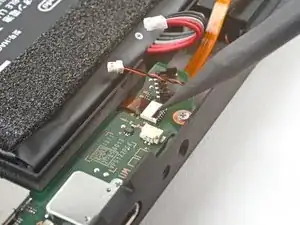

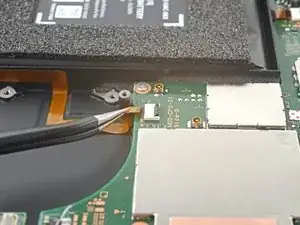

Используйте монтажный инструмент, лопатку или ноготь, чтобы перевернуть небольшую шарнирную фиксирующую защёлку на ZIF-разъёме платы кнопки питания вверх.

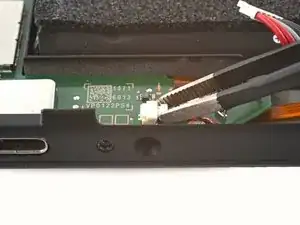

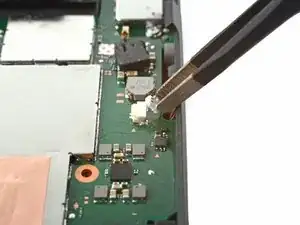

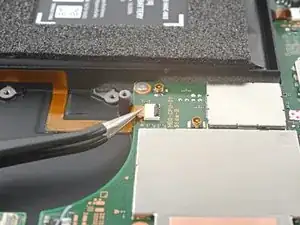

Используйте пинцет, чтобы вытащить кабель платы кнопки питания прямо из его разъёма на материнской плате.

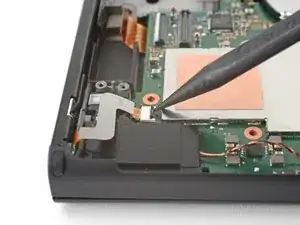

Используйте монтажный инструмент, лопатку или ноготь, чтобы перевернуть небольшую шарнирную фиксирующую защёлку на ZIF-разъёме рельса датчика правого Joy‑Con вверх.

Используйте пинцет, чтобы вытащить кабель рельса датчика правого Joy‑Con прямо из его разъёма на материнской плате.

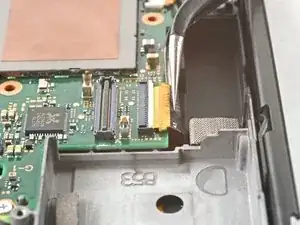

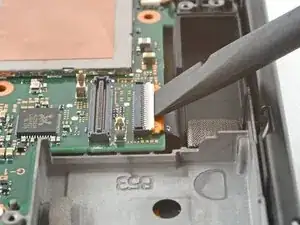

Используйте монтажный инструмент, лопатку или ноготь, чтобы перевернуть шарнирную фиксирующую защёлку на ZIF-разъёме дисплея вверх.

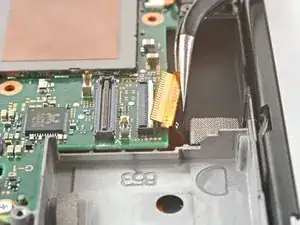

Используйте пинцет, чтобы вытащить кабель дисплея прямо из его разъёма на материнской плате.

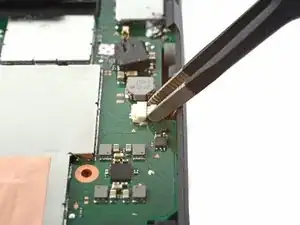

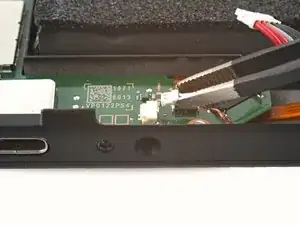

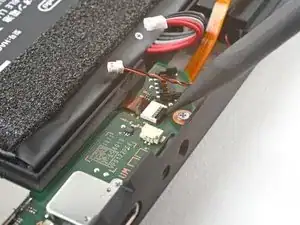

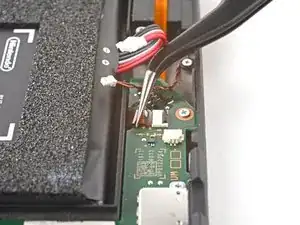

Используйте притуплённый пинцет или пальцы, чтобы вытащить JST-разъём левого динамика из его гнезда.

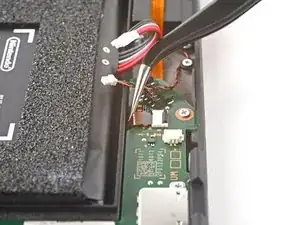

Используйте притуплённый пинцет или пальцы, чтобы вытащить JST-разъём правого динамика из его гнезда.

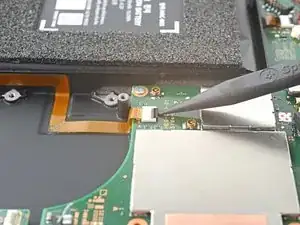

Используйте монтажный инструмент, лопатку или ноготь, чтобы перевернуть небольшую шарнирную фиксирующую защёлку на ZIF-разъёме рельса датчика правого Joy‑Con вверх.

Используйте пинцет, чтобы вытащить кабель рельса датчика левого Joy‑Con прямо из его разъёма на материнской плате.

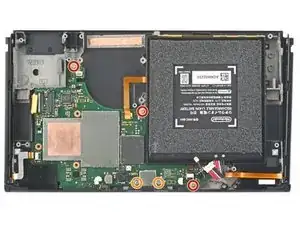

Используйте отвёртку Phillips, чтобы выкрутить пять винтов, закрепляющих среднюю рамку к корпусу:

Три винта 3 мм

Два винта 4.4 мм

Вставьте лопатку между материнской платой и корпусом.

Подденьте лопаткой, чтобы отделить материнскую плату от корпуса.

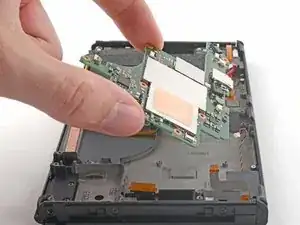

Снимите материнскую плату.
