Замена направляющей сенсора правого контроллера Joy-Con для Nintendo Switch OLED

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте маленькую круглую кнопку на задней части контроллера Joy-Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy-Con вверх, пока он полностью не выйдет из консоли.

Повторите тот же процесс для другого Joy-Con.

Используйте отвертку Phillips или JIS, чтобы удалить винт длиной 2 мм, фиксирующий верхнюю часть задней крышки к раме.

Чтобы предотвратить срезание этих тугих винтов, прикладывайте сильное нажатие вниз, работайте медленно и попробуйте другую отвертку JIS или Phillips, если винты не выкручиваются.

Используйте отвертку Phillips, чтобы удалить два винта длиной 2 мм, фиксирующие нижнюю часть задней крышки к раме.

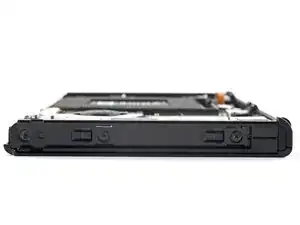

Используйте отвертку Phillips, чтобы удалить винт 3.8 мм, фиксирующий направляющую сенсора правого Joy-Con к задней крышке.

Чтобы предотвратить срезание этих тугих винтов, прикладывайте сильное нажатие вниз, работайте медленно и попробуйте другую отвертку JIS 000 или PH 000, если винты не выкручиваются.

Используйте отвертку Phillips, чтобы удалить винт 3.8 мм, фиксирующий направляющую сенсора левого Joy-Con к задней крышке.

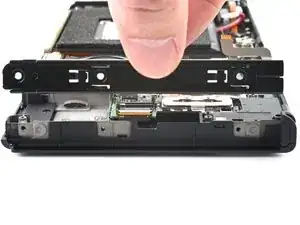

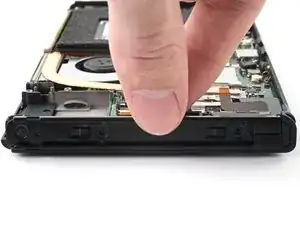

Поднимите подпорку на задней части устройства пальцем.

Если в слот для microSD вставлена карта microSD, извлеките её сейчас, прежде чем продолжить к следующему шагу.

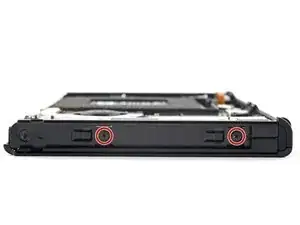

Используйте отвертку Y00, чтобы удалить два винта 4.3 мм, фиксирующие заднюю крышку к раме.

Поднимите заднюю крышку с верхней части устройства и снимите её.

Если возникают трудности со снятием крышки, используйте медиатор для поддёма пластиковых защёлок.

Используйте плоский конец лопатки, чтобы отделить угол ленты от защитной пластины.

С помощью пинцета или пальцев отогните и снимите ленту.

Храните ленту в чистом месте для повторной установки.

С помощью пинцета или пальцев подденьте и отключите коаксиальный кабель основного Wi‑Fi антенного разъёма.

При сборке эти соединения могут быть сложными для повторного подключения. По очереди удерживайте каждый разъём над гнездом и надавите плоским концом лопатки. Разъём должен защёлкнуться на месте.

С помощью пинцета или пальцев переложите коаксиальный кабель основного антенного разъёма через его канавки в защитной пластине.

Используйте отвертку Phillips, чтобы удалить два винта 4.4 мм, фиксирующие основной Wi‑Fi антенну к защитной пластине.

Вставьте медиатор между основной Wi‑Fi антенной и защитной пластиной.

Подденьте медиатором, чтобы отделить основную Wi‑Fi антенну от защитной пластины.

Снимите основной Wi‑Fi антенну.

С помощью пинцета или пальцев подденьте и отключите коаксиальный кабель вторичной Wi‑Fi антенны.

Используйте острый конец лопатки, чтобы перебросить коаксиальный кабель вторичной Wi‑Fi антенны из её паза в рамке.

Отверткой с крестообразным шлицем удалите винт 4,4 мм, фиксирующий вторичную Wi‑Fi антенну к экранной пластине.

Вставьте медиатор для вскрытия между вторичной Wi‑Fi антенной и экранной пластиной.

Подденьте медиатором, чтобы отделить вторичную Wi‑Fi антенну от экранной пластины.

Не пытайтесь полностью извлечь антенну пока — её коаксиальный кабель всё ещё проложен через рамку.

Используйте острый конец лопатки, чтобы перебросить коаксиальный кабель вторичной Wi‑Fi антенны из её паза в рамке.

Снимите вторичную Wi‑Fi антенну.

Отверткой с крестообразным шлицем удалите шесть винтов 4,4 мм, крепящих экранную пластину к рамке.

Поднимите верхнюю часть экранной пластины пальцами вверх и от рамки.

Вы можете почувствовать небольшое сопротивление. Это нормально: экранная пластина слегка приклеена к радиатору термопастой.

Снимите экранную пластину.

Толстый розовый термокомпаунд заполняет зазор между экранной пластиной и медным радиатором под ней. При каждом снятии экранной пластины следуйте нашему руководству по термопасте thermal paste guide, чтобы удалить старый термокомпаунд и заменить его подходящим составом, например термошпатлёвкой или K5 Pro, при сборке.

Используйте острый конец лопатки, чтобы приподнять и отключить аккумулятор.

Пинцетом или пальцами снимите кусочек ленты, закрывающий винт на дочерней плате.

Отверткой с крестообразным шлицем удалите винт 4 мм, фиксирующий дочернюю плату к рамке.

Нижняя часть дочерней платы соединена с материнской платой через защёлкивающийся разъём.

Вставьте лопатку между краем дочерней платы и материнской платой.

Подденьте лопаткой, чтобы отсоединить защёлкивающийся разъём и отделить дочернюю плату от рамки.

Снимите дочернюю плату.

Чтобы повторно прикрепить защёлкивающиеся разъёмы подобного типа, аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не давите в центре. Если разъём смещён, контакты могут согнуться и получить необратимые повреждения.

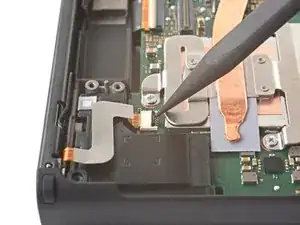

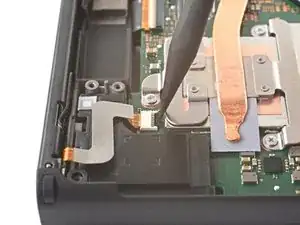

Используйте инструмент для вскрытия, лопатка или ноготь, чтобы отогнуть маленькую шарнирную защёлку на ZIF‑разъёме шины датчика правого Joy‑Con.

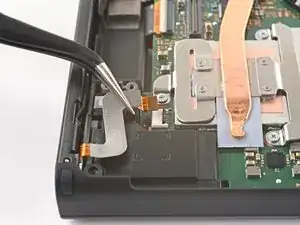

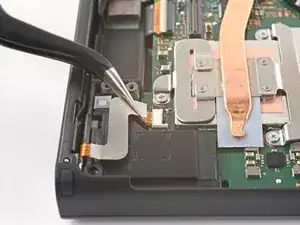

Пинцетом потяните кабель шины датчика правого Joy‑Con прямо из его разъёма на материнской плате.

Отверткой с крестообразным шлицем удалите два винта 3,8 мм, фиксирующие левую шину датчика Joy‑Con к рамке.

Снимите правую шину датчика Joy‑Con.
