Замена экрана модели Nintendo Switch OLED

Используйте это руководство для замены экрана в вашем Nintendo Switch OLED.

В отличие от оригинальной модели с пластиковой крышкой и подложкой ЖК-дисплея, экран Switch OLED представляет собой стеклянную крышку, спаянную с OLED-матрицей.

Это означает, что существует значительный риск повреждения немаркированной и хрупкой панели дисплея во время этой процедуры. Обязательно применяйте достаточное количество тепла и будьте чрезвычайно осторожны на этапе поддевания.

Для вашей безопасности разрядите батарею ниже 25% перед разборкой Switch. Это снижает риск возгорания в случае случайного повреждения аккумулятора во время ремонта. Если аккумулятор вздут, примите соответствующие меры предосторожности.

В Switch OLED используются винты стандарта JIS, но при необходимости можно использовать крестовую отвертку Phillips. Будьте очень осторожны, чтобы не сорвать шлицы винтов. Наборы Phillips от iFixit разработаны для перекрестной совместимости с винтами JIS.

Примечание: При снятии защитной пластины вам потребуется заменить термоинтерфейс между пластиной и радиатором. Обычная термопаста не предназначена для заполнения больших зазоров, поэтому понадобится термопаста-паста или вязкая термопаста.

Для завершения этого ремонта вам понадобится замена клейкой ленты.

Шаг 1

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте маленькую круглую кнопку на задней части контроллера Joy‑Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Шаг 2

Продолжайте сдвигать Joy‑Con вверх, пока он полностью не выйдет из консоли.

Повторите тот же процесс для другого Joy‑Con.

Шаг 3

Используйте крестовую или JIS‑отвертку, чтобы удалить винт длиной 2 мм, фиксирующий верхнюю часть задней крышки к раме.

Чтобы предотвратить срыв этих тугих винтов, давите сильно вниз, работайте медленно и попробуйте другую JIS‑ или Phillips‑отвертку, если винты не выкручиваются.

Шаг 4

Используйте крестовую отвертку, чтобы удалить два винта длиной 2 мм, фиксирующие нижнюю часть задней крышки к раме.

Шаг 5

Используйте крестовую отвертку, чтобы удалить винт длиной 3.8 мм, фиксирующий направляющую датчика правого Joy‑Con к задней крышке.

Чтобы предотвратить срыв этих тугих винтов, давите сильно вниз, работайте медленно и при необходимости попробуйте другую отвертку JIS 000 или PH 000, если винты не выкручиваются.

Шаг 6

Используйте крестовую отвертку, чтобы удалить винт длиной 3.8 мм, фиксирующий направляющую датчика левого Joy‑Con к задней крышке.

Шаг 7

Поднимите подставку на задней стороне устройства пальцем.

Если в слотe microSD находится карта microSD, извлеките её сейчас перед продолжением следующего шага.

Шаг 8

Используйте отвертку Y00, чтобы удалить два винта длиной 4.3 мм, фиксирующие заднюю крышку к раме.

Шаг 9

Поднимите заднюю крышку с верхней части устройства и снимите её.

Если у вас возникают трудности с снятием крышки, используйте медиатор для поддевания пластиковых защёлок.

Шаг 10

Используйте плоский конец лопатки, чтобы отделить угол ленты от защитной пластины.

Шаг 11

Используйте пинцет или пальцы, чтобы отогнуть и снять ленту.

Храните ленту в чистом месте для повторной установки.

Шаг 12

Используйте пинцет или пальцы, чтобы оттянуть и отключить коаксиальный кабель основной Wi‑Fi антенны.

При повторной сборке эти соединения могут быть трудными для подключения. По очереди держите каждый разъем над его гнездом и нажимайте плоским концом лопатки. Разъем должен щёлкнуть на место.

Шаг 13

Используйте пинцет или пальцы, чтобы перекинуть коаксиальный кабель основной антенны через вырезы в защитной пластине.

Шаг 14

Используйте крестовую отвертку, чтобы удалить два винта длиной 4.4 мм, фиксирующие основную Wi‑Fi антенну к защитной пластине.

Шаг 15

Вставьте медиатор между основной Wi‑Fi антенной и защитной пластиной.

Подденьте медиатором, чтобы отделить основную Wi‑Fi антенну от защитной пластины.

Шаг 16

Снимите основную Wi‑Fi антенну.

Шаг 17

Используйте пинцет или пальцы, чтобы оттянуть и отсоединить коаксиальный кабель вторичной Wi‑Fi антенны.

Шаг 18

Используйте наконечник лопатки, чтобы перекинуть коаксиальный кабель вторичной Wi‑Fi антенны из её паза в рамке.

Шаг 19

Отверткой Phillips удалите винт 4.4 мм, фиксирующий вторичную Wi‑Fi антенну к защитной пластине.

Шаг 20

Вставьте медиатор между вторичной Wi‑Fi антенной и защитной пластиной.

Подденьте медиатором, чтобы отделить вторичную Wi‑Fi антенну от защитной пластины.

Пока не пытайтесь полностью снять антенну — её коаксиальный кабель всё ещё проведён через рамку.

Шаг 21

Используйте наконечник лопатки, чтобы вывести коаксиальный кабель вторичной Wi‑Fi антенны из её паза в рамке.

Снимите вторичную Wi‑Fi антенну.

Шаг 22

Отверткой Phillips удалите шесть винтов 4.4 мм, фиксирующих защитную пластину к рамке.

Шаг 23

Поднимите верхнюю часть защитной пластины пальцами и отведите её от рамки.

Вы можете почувствовать небольшое сопротивление. Это нормально, поскольку защитная пластина слегка приклеена к радиатору термопастой.

Снимите защитную пластину.

Толстый розовый термокомпаунд заполняет зазор между защитной пластиной и медным радиатором под ней. При каждом снятии защитной пластины следуйте нашему руководству по термопасте, чтобы удалить старый термокомпаунд и заменить его подходящим материалом, например термопастой или K5 Pro, при сборке.

Шаг 24

Используйте наконечник лопатки, чтобы поддеть и отсоединить батарею.

Шаг 25

Используйте пинцет или пальцы, чтобы снять кусок ленты, закрывающий винт дочерней платы.

Шаг 26

Отверткой Phillips удалите винт 4 мм, фиксирующий дочернюю плату к рамке.

Шаг 27

Нижняя часть дочерней платы соединена с материнской платой прижимным разъёмом.

Вставьте лопатку между кромкой дочерней платы и материнской платой.

Подденьте лопаткой, чтобы отсоединить прижимной разъём и отделить дочернюю плату от рамки.

Снимите дочернюю плату.

Чтобы снова закрепить прижимные разъёмы такого типа, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут согнуться и получить необратимое повреждение.

Шаг 28

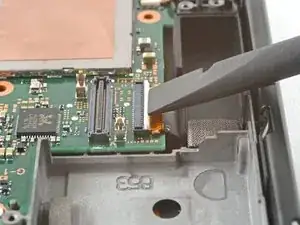

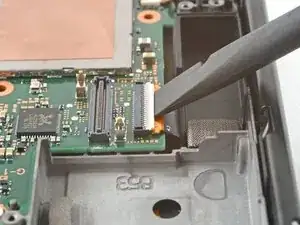

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы отогнуть запирающую защёлку с петлёй на ZIF‑разъёме дисплея.

Шаг 29

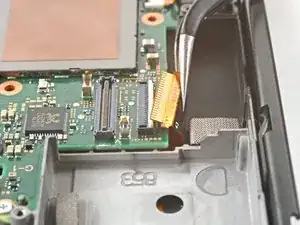

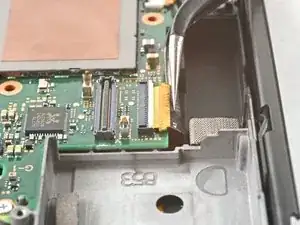

Используйте пинцет, чтобы вытянуть кабель дисплея прямо из его разъёма на материнской плате.

Шаг 30

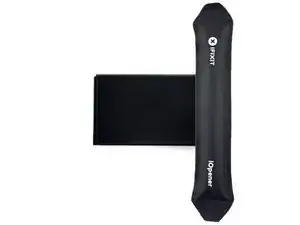

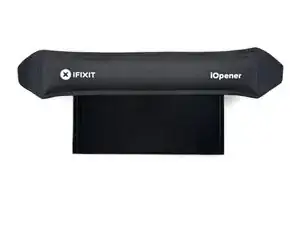

Приложите нагретый iOpener к правому краю экрана на 90 секунд, чтобы ослабить клей под ним.

Шаг 31

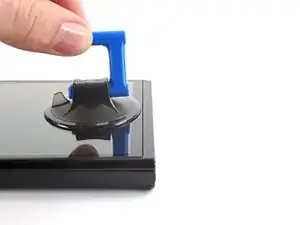

Когда экран будет тёплым на ощупь, прикрепите присоску к нижнему краю экрана как можно ближе к краю.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прикрепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае можно приклеить присоску суперклеем к экрану.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамкой.

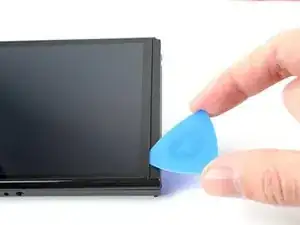

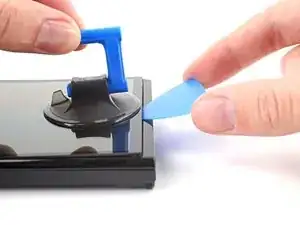

Вставьте медиатор в зазор между рамкой и экраном.

Шаг 32

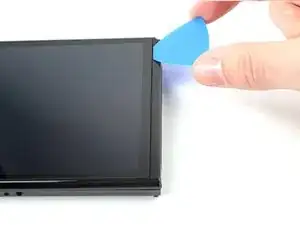

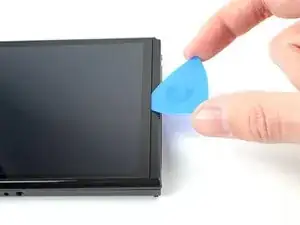

Проведите медиатор вдоль правого края экрана, чтобы разделить клей.

Оставьте медиатор на месте, чтобы клей не сомкнулся снова.

Шаг 33

Приложите нагретый iOpener к верхнему краю устройства на 90 секунд, чтобы ослабить клей под ним.

Шаг 34

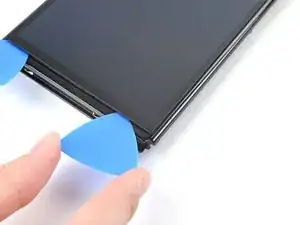

Вставьте новую лопатку в образовавшуюся щель.

Поверните лопатку вокруг верхнего правого угла устройства.

Оставьте лопатку на месте, чтобы клей не склеился обратно.

Шаг 35

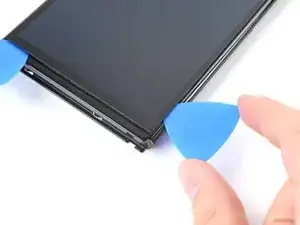

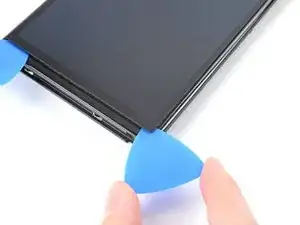

Вставьте новую лопатку в образовавшуюся щель.

Сдвиньте лопатку вдоль правого края устройства в направлении верхнего левого угла.

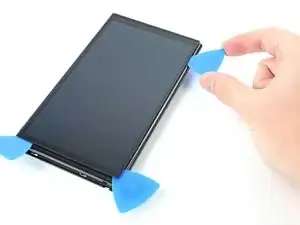

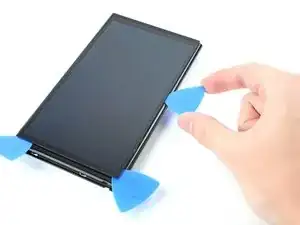

Повторите процесс нагрева и прорезания оставшихся краёв, чтобы отделить клей.

Шаг 36

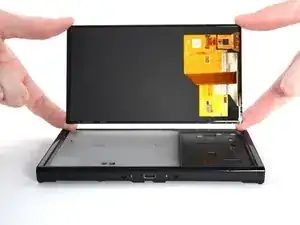

Поднимите экран с устройства, протягивая кабель дисплея через рамку при снятии.

Будьте осторожны, чтобы не зацепить шлейфы за рамку при снятии экрана.

Вы можете повторно использовать клей экрана, если он всё ещё липкий. В противном случае замените клей двухсторонним скотчем, например лентой Tesa.

При повторной сборке убедитесь, что кабель дисплея протянут через рамку перед фиксацией клея экрана.

Заключение

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Сравните вашу новую заменяющую деталь с оригиналом — возможно, потребуется перенести оставшиеся компоненты или удалить защитные плёнки с новой детали перед установкой.

Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Nintendo Switch OLED Answers.
