Замена материнской платы модели Nintendo Switch OLED

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте маленькую круглую кнопку на задней стороне контроллера Joy‑Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy‑Con вверх, пока он полностью не выйдет из консоли.

Повторите ту же процедуру для второго Joy‑Con.

Используйте крестовую отвертку или отвертку JIS, чтобы выкрутить винт длиной 2 мм, закрепляющий верхнюю часть задней крышки к раме.

Чтобы предотвратить сорвание резьбы этих тугих винтов, прилагайте сильное давление вниз, работайте медленно и попробуйте другую JIS или крестовую отвертку, если винты не выкручиваются.

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 2 мм, закрепляющие нижнюю часть задней крышки к раме.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 3.8 мм, закрепляющий направляющую датчика правого Joy‑Con к задней крышке.

Чтобы предотвратить сорвание резьбы этих тугих винтов, прилагайте сильное давление вниз, работайте медленно и попробуйте другую отвертку JIS 000 или PH 000, если винты не выкручиваются.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 3.8 мм, закрепляющий направляющую датчика левого Joy‑Con к задней крышке.

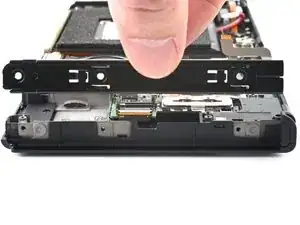

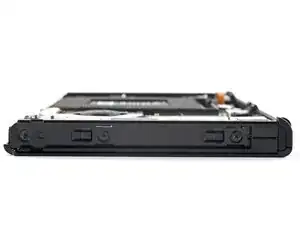

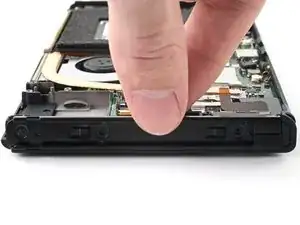

Поднимите подпорку (подставку) на задней стороне устройства пальцем.

Если в слот microSD вставлена карта microSD, извлеките её сейчас перед переходом к следующему шагу.

Используйте отвертку Y00, чтобы выкрутить два винта длиной 4.3 мм, закрепляющие заднюю крышку к раме.

Поднимите заднюю крышку с верхней части устройства и снимите её.

Если крышка плохо снимается, используйте инструмент для открытия, чтобы поддеть пластиковые защёлки.

Используйте плоский конец лапки (спаджера), чтобы отделить угол ленты от экранирующей пластины.

Используйте пинцет или пальцы, чтобы отогнуть и удалить ленту.

Храните ленту в чистом месте для повторной установки.

Используйте пинцет или пальцы, чтобы поднять и отсоединить коаксиальный кабель основного Wi‑Fi‑антенны.

При сборке эти разъёмы могут быть сложны для подключения. По одному удерживайте каждый разъём над его гнездом и нажмите плоским концом спаджера. Разъём должен защёлкнуться на месте.

Используйте пинцет или пальцы, чтобы протянуть коаксиальный кабель основной антенны через посадочные места в экранирующей пластине.

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 4.4 мм, закрепляющие основную Wi‑Fi‑антенну на экранирующей пластине.

Вставьте инструмент для открытия между основной Wi‑Fi‑антенной и экранирующей пластиной.

Подденьте пластину инструментом, чтобы отделить основную Wi‑Fi‑антенну от экранирующей пластины.

Снимите основную Wi‑Fi‑антенну.

Используйте пинцет или пальцы, чтобы поднять и отсоединить коаксиальный кабель вторичной Wi‑Fi‑антенны.

Используйте острие спаджера, чтобы протянуть коаксиальный кабель вторичной антенны из его посадочного места в раме.

Используйте крестовую отвертку, чтобы удалить винт 4.4 мм, закрепляющий вторичную Wi‑Fi антенну на защитной пластине.

Вставьте медиатор для вскрытия между вторичной Wi‑Fi антенной и защитной пластиной.

Подденьте медиатором, чтобы отделить вторичную Wi‑Fi антенну от защитной пластины.

Пока не пытайтесь полностью снять антенну — её коаксиальный кабель ещё пропущен через рамку.

Используйте острый конец лопатки, чтобы вывести коаксиальный кабель вторичной Wi‑Fi антенны из его канавки в рамке.

Снимите вторичную Wi‑Fi антенну.

Используйте крестовую отвертку, чтобы удалить шесть винтов 4.4 мм, закрепляющих защитную пластину на рамке.

Поднимите верхнюю часть защитной пластины пальцами и отведите её от рамки.

Вы можете почувствовать небольшое сопротивление. Это нормально — защитная пластина слегка приклеена к радиатору теплопроводной пастой.

Снимите защитную пластину.

Толстый розовый теплопроводящий состав заполняет зазор между защитной пластиной и медным радиатором под ней. Всякий раз при снятии защитной пластины обратитесь к нашему руководству по теплопроводной пасте, чтобы удалить старый состав и заменить его подходящим материалом, например теплопроводящим компаундом или K5 Pro, при сборке.

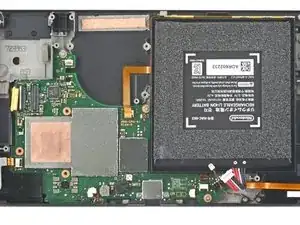

Используйте острый конец лопатки, чтобы поддеть и отключить аккумулятор.

Используйте пинцет или пальцы, чтобы снять кусочек ленты, закрывающий винт дочерней платы.

Используйте крестовую отвертку, чтобы удалить винт 4 мм, закрепляющий дочернюю плату на рамке.

Нижняя часть дочерней платы соединена с материнской платой прижимным разъёмом.

Вставьте лопатку между краем дочерней платы и материнской платой.

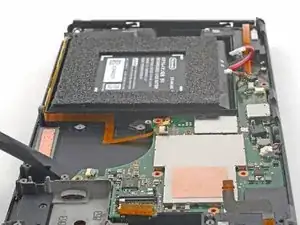

Подденьте лопаткой, чтобы отключить прижимной разъём и отделить дочернюю плату от рамки.

Снимите дочернюю плату.

Чтобы снова подключить прижимные разъёмы такого типа, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться и вызвать необратимое повреждение.

Используйте крестовую отвертку, чтобы удалить три винта 3 мм, закрепляющие радиатор на материнской плате.

Вставьте лопатку между кронштейном радиатора и материнской платой.

Подденьте лопаткой, чтобы отделить радиатор от материнской платы.

Вы можете почувствовать небольшое сопротивление. Это нормально — радиатор слегка приклеен к процессору теплопроводной пастой.

Вставьте лопатку в зазор между вентилятором и радиатором.

Подденьте лопаткой, чтобы отделить радиатор от клея под ним.

Снимите радиатор.

Удалите старую теплопроводную пасту с радиатора и процессора с помощью изопропилового спирта высокой концентрации (90% или выше) и микрофибровой ткани. Нанесите новую теплопроводную пасту на процессор перед сборкой.

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы отогнуть маленький шарнирный фиксирующий язычок на ZIF‑разъёме кабеля вентилятора.

Используйте пинцет, чтобы вынуть кабель вентилятора прямо из разъёма на материнской плате.

Используйте крестовую отвертку, чтобы удалить три винта 3 мм, закрепляющие вентилятор в рамке.

Используйте лопатку, чтобы поднять вентилятор и вынуть его прямо из рамки.

Снимите вентилятор.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы отогнуть маленький шарнирный фиксирующий язычок на ZIF‑разъёме платы кнопки питания.

Используйте пинцет, чтобы вынуть кабель платы кнопки питания прямо из её разъёма на материнской плате.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы откинуть маленькую шарнирную фиксирующую защёлку на ZIF-разъёме направляющей датчика правого контроллера Joy-Con.

Используйте пинцет, чтобы извлечь кабель направляющей датчика правого Joy-Con прямо из его разъёма на плате.

Используйте крестовую отвёртку, чтобы отвинтить два винта 3.8 мм, фиксирующие направляющую датчика левого Joy-Con к раме.

Снимите направляющую датчика правого Joy-Con.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы откинуть шарнирную фиксирующую защёлку на ZIF-разъёме дисплея.

Используйте пинцет, чтобы извлечь кабель дисплея прямо из его разъёма на плате.

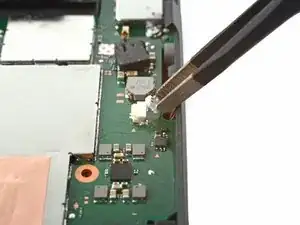

Используйте пинцет или пальцы, чтобы вытащить JST-разъём левого динамика из его гнезда.

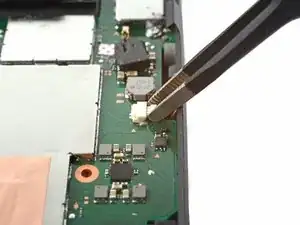

Используйте пинцет или пальцы, чтобы вытащить JST-разъём правого динамика из его гнезда.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы откинуть маленькую шарнирную фиксирующую защёлку на ZIF-разъёме направляющей датчика правого Joy-Con.

Используйте пинцет, чтобы извлечь кабель направляющей датчика правого Joy-Con прямо из его разъёма на плате.

Используйте крестовую отвёртку, чтобы отвинтить пять винтов, фиксирующих среднюю рамку к раме:

Три винта 3 мм

Два винта 4.4 мм

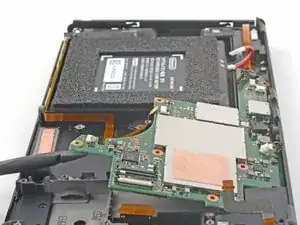

Вставьте лопатку между платой и рамой.

Подденьте лопаткой, чтобы отделить плату от рамы.

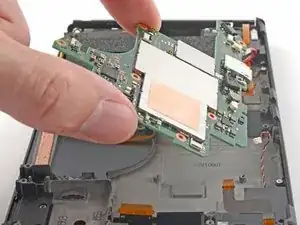

Снимите плату.
