Замена направляющей датчика левого контроллера Joy-Con для Nintendo Switch OLED

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте маленькую круглую кнопку на задней части контроллера Joy‑Con.

Пока вы удерживаете кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy‑Con вверх, пока он полностью не выйдет из консоли.

Повторите тот же процесс для другого Joy‑Con.

Используйте отвертку Phillips или JIS, чтобы выкрутить винт длиной 2 мм, крепящий верхнюю часть задней крышки к каркасу.

Чтобы предотвратить срыв шлицов этих тугих винтов (stripping), прилагайте сильное нажатие вниз, работайте медленно и попробуйте другую отвертку JIS или Phillips, если винты не выкручиваются.

Используйте отвертку Phillips, чтобы выкрутить два винта длиной 2 мм, крепящие нижнюю часть задней крышки к каркасу.

Используйте отвертку Phillips, чтобы выкрутить винт длиной 3.8 мм, крепящий направляющую датчика правого Joy‑Con к задней крышке.

Чтобы предотвратить срыв шлицов этих тугих винтов (stripping), прилагайте сильное нажатие вниз, работайте медленно и попробуйте другую отвертку JIS 000 или PH 000, если винты не выкручиваются.

Используйте отвертку Phillips, чтобы выкрутить винт длиной 3.8 мм, крепящий направляющую датчика левого Joy‑Con к задней крышке.

Поднимите откидную подставку на задней панели устройства пальцем.

Если в слот microSD установлена карта microSD, извлеките её сейчас перед продолжением следующего шага.

Используйте отвертку Y00, чтобы выкрутить два винта длиной 4.3 мм, крепящие заднюю крышку к каркасу.

Поднимите заднюю крышку с верхней части устройства и снимите её.

Если у вас возникают трудности со снятием крышки, используйте медиатор для поддевания пластиковых защёлок.

Используйте плоский конец лопатки, чтобы отделить угол клейкой ленты от экранирующей пластины.

Используйте пинцет или пальцы, чтобы отогнуть и снять ленту.

Храните ленту в чистом месте для повторной установки.

Используйте пинцет или пальцы, чтобы поднять и отсоединить коаксиальный кабель основного Wi‑Fi антенны.

При повторной сборке их бывает сложно снова подключить. По одному удерживайте каждый разъём над его гнездом и нажмите плоским концом лопатки. Разъём должен защёлкнуться на месте.

Используйте пинцет или пальцы, чтобы переложить коаксиальный кабель основной антенны через пазы в экранирующей пластине.

Используйте отвертку Phillips, чтобы выкрутить два винта длиной 4.4 мм, крепящие основную Wi‑Fi антенну к экранирующей пластине.

Вставьте медиатор между основной Wi‑Fi антенной и экранирующей пластиной.

Подденьте медиатором, чтобы отделить основную Wi‑Fi антенну от пластины.

Снимите основную Wi‑Fi антенну.

Используйте пинцет или пальцы, чтобы приподнять и отсоединить коаксиальный кабель вторичной Wi‑Fi антенны.

Используйте остриё пращевидного лопатки, чтобы перекинуть коаксиальный кабель вторичной Wi‑Fi антенны из её посадочного паза в раме.

Используйте крестовую отвёртку, чтобы вывернуть винт 4,4 мм, фиксирующий вторичную Wi‑Fi антенну на щитовой пластине.

Вставьте медиатор для вскрытия между вторичной Wi‑Fi антенной и щитовой пластиной.

Подденьте медиатором, чтобы отделить вторичную Wi‑Fi антенну от щитовой пластины.

Не пытайтесь полностью снять антенну пока — её коаксиальный кабель всё ещё проходит через раму.

Используйте остриё пращевидного лопатки, чтобы перекинуть коаксиальный кабель вторичной Wi‑Fi антенны из её посадочного паза в раме.

Снимите вторичную Wi‑Fi антенну.

Используйте крестовую отвёртку, чтобы вывернуть шесть винтов 4,4 мм, фиксирующих щитовую пластину к раме.

Используйте пальцы, чтобы поднять верхнюю часть щитовой пластины вверх и отвести её от рамы.

Вы можете почувствовать небольшое сопротивление. Это нормально — щитовая пластина слегка склеена с радиатором термопастой.

Снимите щитовую пластину.

Толстая розовая термопаста заполняет зазор между щитовой пластиной и медным радиатором под ней. При каждом снятии щитовой пластины обратитесь к нашему руководству по термопасте, чтобы удалить старую термопасту и нанести подходящую новую, например термопасту или K5 Pro, при сборке.

Используйте остриё пращевидного лопатки, чтобы поддеть и отсоединить батарею.

Используйте пинцет или пальцы, чтобы снять ленту, закрывающую винт на дочерней плате.

Используйте крестовую отвёртку, чтобы вывернуть винт 4 мм, фиксирующий дочернюю плату к раме.

Нижняя часть дочерней платы соединена с материнской платой прижимным разъёмом.

Вставьте лопатку между краем дочерней платы и материнской платой.

Подденьте лопаткой, чтобы отсоединить прижимной разъём и отделить дочернюю плату от рамы.

Снимите дочернюю плату.

Чтобы снова присоединить прижимные разъёмы такого типа, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. При неправильном выравнивании контакты могут деформироваться, вызывая необратимое повреждение.

Используйте крестовую отвёртку, чтобы вывернуть три винта 3 мм, фиксирующих радиатор к материнской плате.

Вставьте лопатку между кронштейном радиатора и материнской платой.

Подденьте лопаткой, чтобы отделить радиатор от материнской платы.

Вы можете почувствовать небольшое сопротивление. Это нормально — радиатор слегка приклеен к процессору термопастой.

Вставьте лопатку в зазор между вентилятором и радиатором.

Подденьте лопаткой, чтобы отделить радиатор от клея под ним.

Снимите радиатор.

Сотрите старую термопасту с радиатора и процессора с помощью изопропилового спирта высокой концентрации (90% и выше) и микрофибровой ткани. Нанесите новую термопасту на процессор перед сборкой.

Используйте наконечник лопатки, инструмент для вскрытия или ноготь, чтобы откинуть вверх маленькую шарнирную защёлку на ZIF‑разъёме кабеля вентилятора.

Используйте пинцет, чтобы вытянуть кабель вентилятора прямо из его разъёма на материнской плате.

Используйте крестовую отвёртку, чтобы вывернуть три винта 3 мм, фиксирующих вентилятор в раме.

Используйте лопатку, чтобы вынуть вентилятор прямо из рамы.

Снимите вентилятор.

Используйте инструмент для открытия, лопатку или ноготь, чтобы откинуть маленькую откидную фиксирующую защёлку на ZIF‑разъёме платы кнопки питания.

Используйте пинцет, чтобы вытащить кабель платы кнопки питания прямо из его разъёма на материнской плате.

Используйте инструмент для открытия, лопатку или ноготь, чтобы откинуть маленькую откидную фиксирующую защёлку на ZIF‑разъёме правой направляющей датчика Joy‑Con.

Используйте пинцет, чтобы вытащить кабель правой направляющей датчика Joy‑Con прямо из его разъёма на материнской плате.

Используйте инструмент для открытия, лопатку или ноготь, чтобы откинуть откидную фиксирующую защёлку на ZIF‑разъёме дисплея.

Используйте пинцет, чтобы вытащить кабель дисплея прямо из его разъёма на материнской плате.

Используйте туго заточенный пинцет или пальцы, чтобы вынуть JST‑разъём левого динамика из его гнезда.

Используйте туго заточенный пинцет или пальцы, чтобы вынуть JST‑разъём правого динамика из его гнезда.

Используйте инструмент для открытия, лопатку или ноготь, чтобы откинуть маленькую откидную фиксирующую защёлку на ZIF‑разъёме правой направляющей датчика Joy‑Con.

Используйте пинцет, чтобы вытащить кабель левой направляющей датчика Joy‑Con прямо из его разъёма на материнской плате.

Используйте крестообразную отвертку, чтобы удалить пять винтов, крепящих среднюю рамку к корпусу:

Три винта 3 мм

Два винта 4,4 мм

Вставьте лопатку между материнской платой и корпусом.

Подденьте лопаткой, чтобы отделить материнскую плату от корпуса.

Снимите материнскую плату.

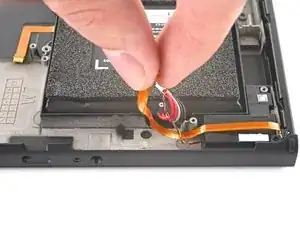

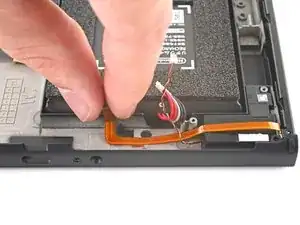

Осторожно оторвите кабель левой направляющей датчика Joy‑Con от корпуса пальцами.

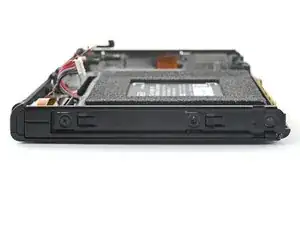

Используйте крестообразную отвертку, чтобы удалить винт 3,8 мм, крепящий левую направляющую датчика Joy‑Con к корпусу.

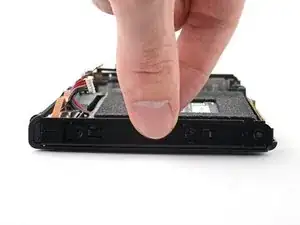

Снимите левую направляющую датчика Joy‑Con.
