Замена динамиков Nintendo Switch 2

Будьте осторожны, чтобы не уронить консоль. Как только задняя крышка приподнимется, монтажные лопатки выпадут из положения.

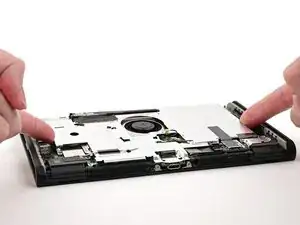

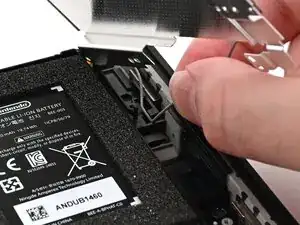

Держите консоль двумя руками. Положите большие пальцы на монтажные лопатки.

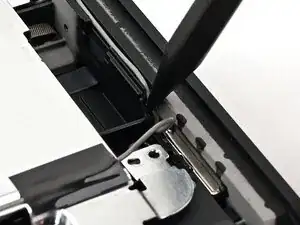

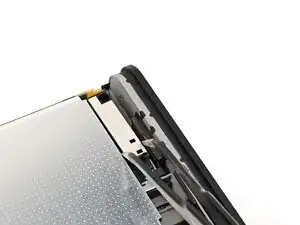

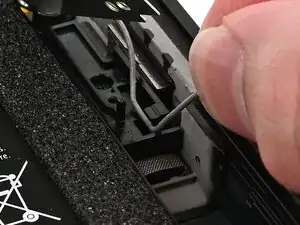

Нажмите вверх на монтажные лопатки, чтобы приподнять заднюю крышку до тех пор, пока она не отщёлкнется выше порта USB‑C.

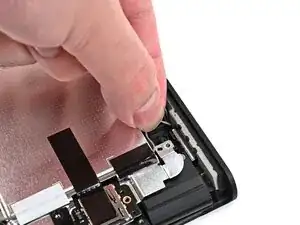

Поднимите заднюю крышку от нижнего края и снимите её.

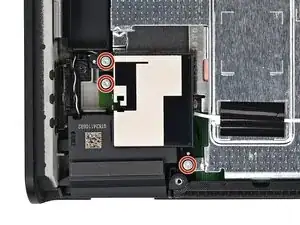

Используйте отвёртку JIS 00, чтобы выкрутить три серебристых винта длиной 4,4 мм, фиксирующих нижнюю антенну.

Снимите нижнюю антенну плоскогубцами или пальцами.

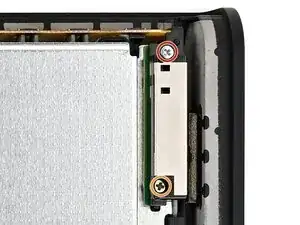

Используйте отвёртку JIS 00, чтобы выкрутить два винта, фиксирующих верхнюю антенну:

Один серебристый винт длиной 4,4 мм

Один зелёный винт длиной 4,6 мм

Снимите верхнюю антенну плоскогубцами или пальцами.

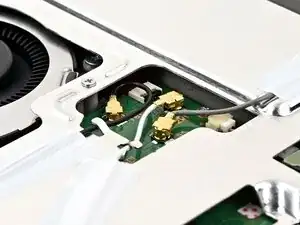

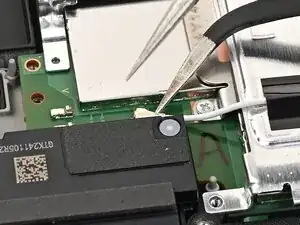

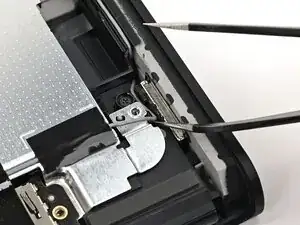

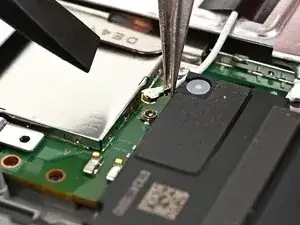

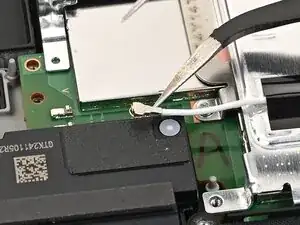

Вставьте одну сторону изогнутых пинцетов под металлическую шейку белого коаксиального разъёма (расположенного под нижней антенной) и поднимите вертикально вверх, чтобы отключить его.

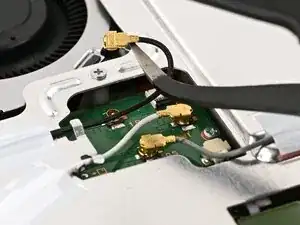

Повторите эту процедуру, чтобы отсоединить три центральных коаксиальных разъёма от платы.

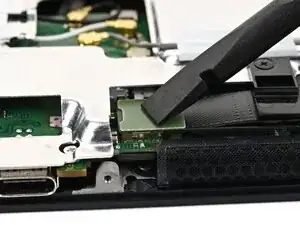

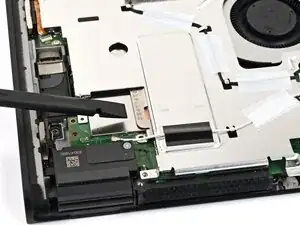

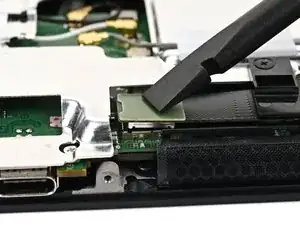

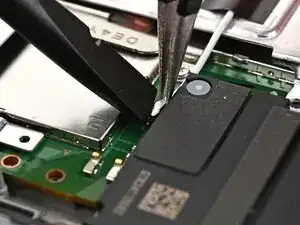

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс‑контакт считывателя MicroSD, расположенного рядом с нижним портом USB‑C.

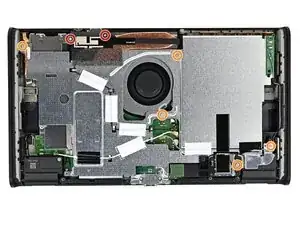

Используйте отвёртку JIS 00, чтобы выкрутить семь винтов, фиксирующих защитную пластину:

Два серебристых винта длиной 6,2 мм

Пять серебристых винтов длиной 4,4 мм

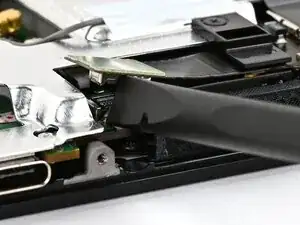

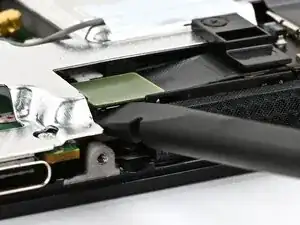

Вставьте плоский конец лопатки между защитной пластиной и радиатором процессора, рядом с квадратной отметкой (⛶) на защитной пластине.

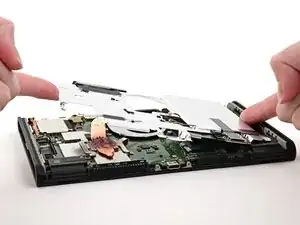

Поверните лопатку, чтобы приподнять защитную пластину и разъединить термопасту, приклеенную к ней. Продолжайте приподнимать пластину, пока не почувствуете отсутствие сопротивления.

Поднимите левый край защитной пластины, чтобы убедиться, что она полностью отделена от термопасты.

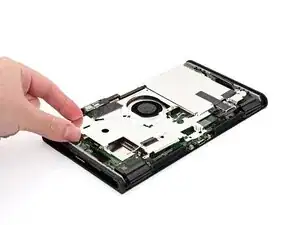

Осторожно опустите защитную пластину обратно.

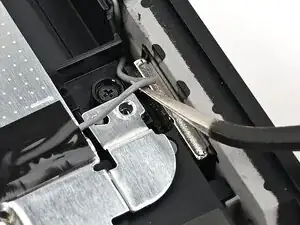

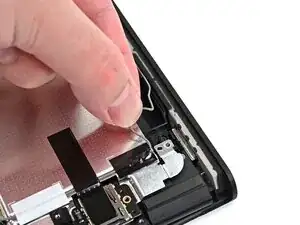

Вставьте одну сторону изогнутых пинцетов под серый антенный кабель в правом нижнем углу консоли.

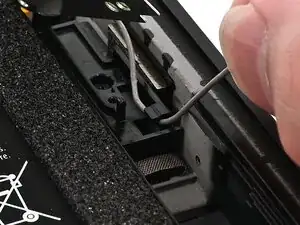

Выведите кабель из чёрной защёлки, фиксирующей его к корпусу.

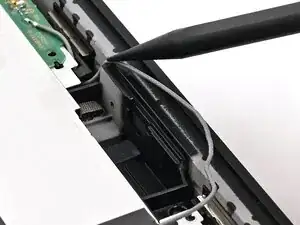

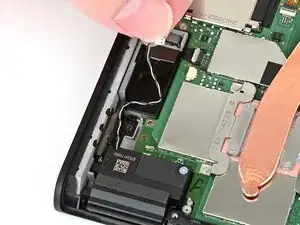

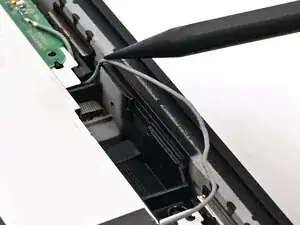

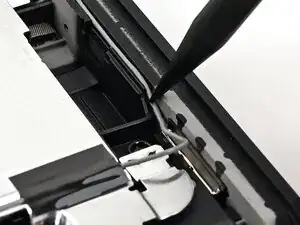

Освободите серый антенный кабель из канавки вдоль правого края консоли.

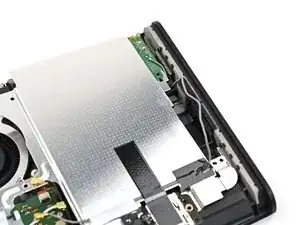

Поднимите и сдвиньте защитную пластину от правого края консоли, пока серый антенный кабель не освободится полностью.

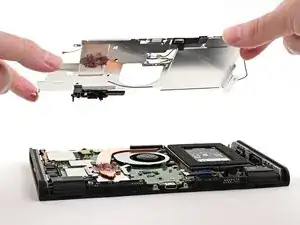

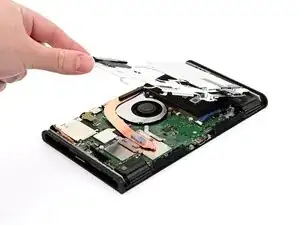

Поднимите и снимите защитную пластину.

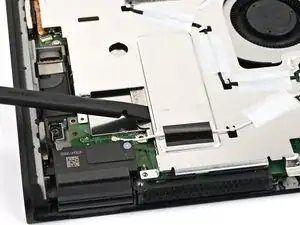

Вставьте плоский конец лопатки под плоский разъём аккумулятора, расположенный рядом с батареей, и подденьте его, чтобы отключить.

Если у вас нет запасной теплопроводящей пасты, используйте плоский конец лопатки, чтобы равномерно распределить старую пасту по тепловой трубке, как можно толще, чтобы обеспечить надлежащий контакт. Повторите этот процесс на защитной пластине, затем пропустите этот шаг.

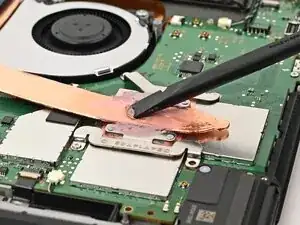

Используйте плоский конец лопатки, чтобы соскаблить теплопроводящую пасту с верхней части медной тепловой трубки.

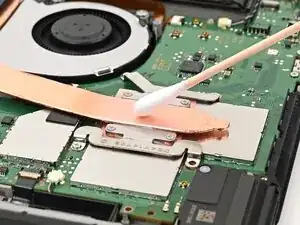

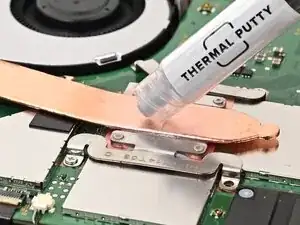

Нанесите высококонцентрированный (90% или выше) изопропиловый спирт или средство для удаления термопасты на ватный тампон или безворсовую ткань и протрите остатки пасты как с тепловой трубки, так и с защитной пластины.

Не используйте бумажное полотенце или тряпку, так как они могут поцарапать защитную пластину.

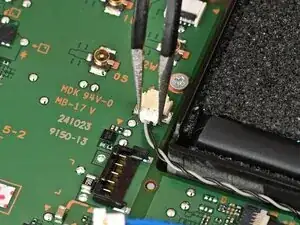

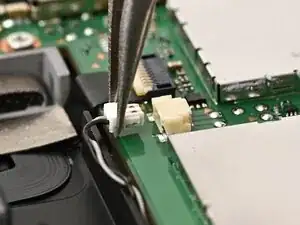

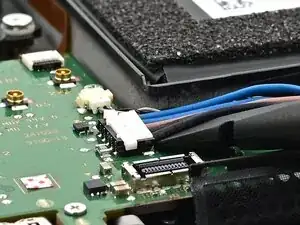

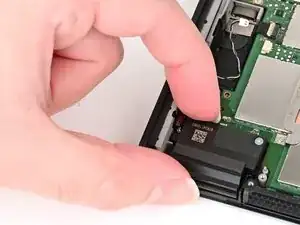

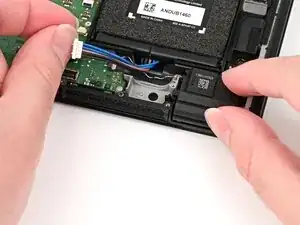

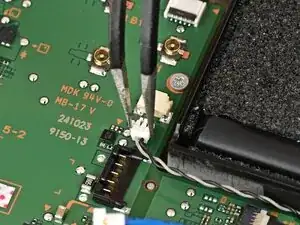

Используйте пинцет или пальцы, чтобы плотно зажать белый разъем JST кабеля левого динамика и тянуть прямо от его гнезда, чтобы отсоединить его.

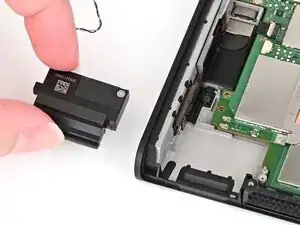

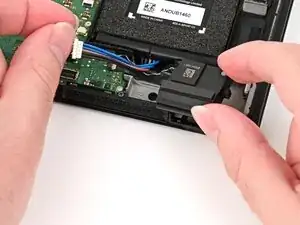

Поднимите динамик из его углубления и выведите кабель из-под кабеля аккумулятора.

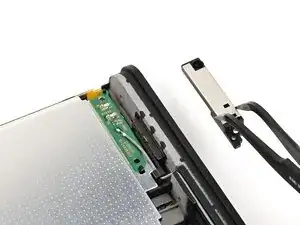

Снимите левый динамик.

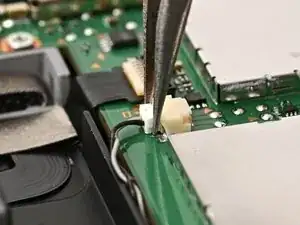

Используйте пинцет или пальцы, чтобы плотно зажать белый разъем JST кабеля правого динамика и тянуть прямо от его гнезда, чтобы отсоединить его.

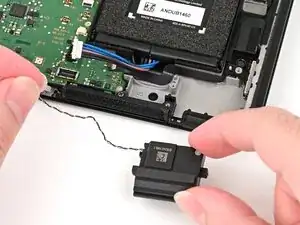

Вытащите кабель правого динамика из-под платы, пока он не освободится.

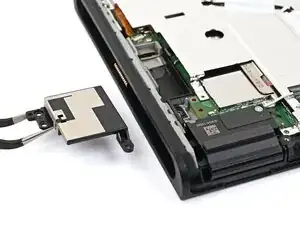

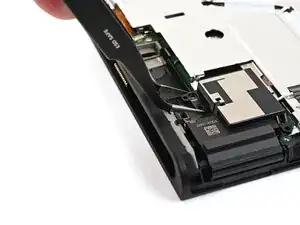

Возьмите правый динамик за корпус и снимите его.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать консоль обратно.

Установите левый динамик в его углубление и выведите кабель под кабелем аккумулятора.

Совместите белый разъем JST кабеля левого динамика с его гнездом на плате.

Используйте пинцет или пальцы, чтобы полностью вставить разъем в гнездо.

Совместите разъем JST кабеля правого динамика с его гнездом на плате.

Вдавите разъем в гнездо, пока он полностью не сядет на место.

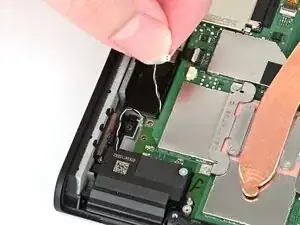

Используйте острый конец лопатки, чтобы проложить кабель правого динамика под платой, пока он полностью не войдет в канал.

Установите динамик в его углубление в корпусе.

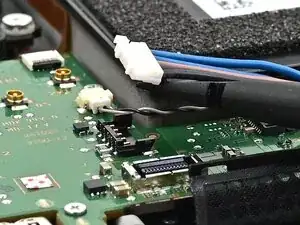

Совместите разъем аккумулятора с его гнездом на плате.

Используйте палец или плоский конец лопатки, чтобы прижать разъем аккумулятора к гнезду, пока он полностью не сядет на место.

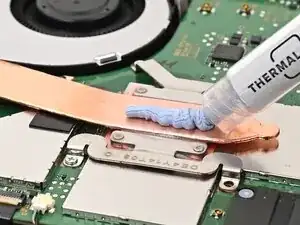

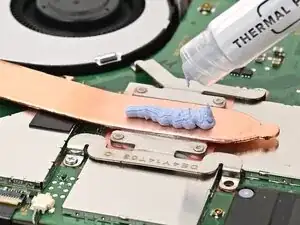

Нанесите линию новой теплопроводящей пасты по центру тепловой трубки, примерно толщиной с горошину.

Держите верхний правый угол защитной пластины над верхним правым углом консоли.

Проложите серый антенный кабель под чёрным крючком возле верхнего угла корпуса.

Опустите защитную пластину на место и совместите её с отверстиями для винтов.

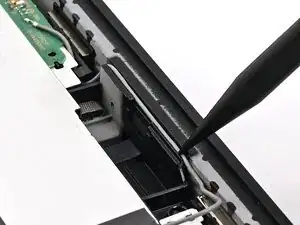

Проложите серый антенный кабель по его канавке на правом крае корпуса.

Прижмите серый антенный кабель в его паз у нижней части канала и продолжайте прокладывать его, пока он не зафиксируется в защёлке в нижней части корпуса.

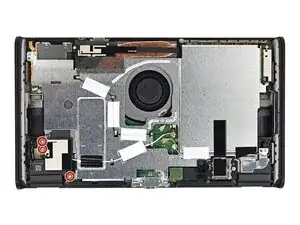

Используйте отвертку JIS 00, чтобы установить семь винтов, фиксирующих защитную пластину:

Два серебристых винта длиной 6,2 мм

Пять серебристых винтов длиной 4,4 мм

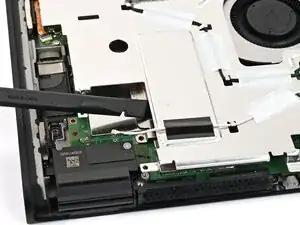

Используйте палец или плоский конец лопатки, чтобы прижать пресс‑разъём считывателя MicroSD к его гнезду на плате.

Не пытайтесь силой вдавливать разъём на место. Если возникают трудности, переместите его и попробуйте снова.

Используйте пинцет, чтобы удерживать нижний антенный коаксиальный разъем на месте над его гнездом, и аккуратно нажмите вниз пальцем или лопаткой — разъем должен «щёлкнуть» на место. Если возникают трудности, измените положение головки разъёма, вместо того чтобы прикладывать больше силы.

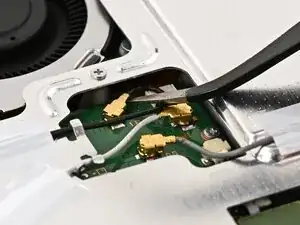

Повторите этот процесс, чтобы подключить три центральных коаксиальных разъёма к соответствующим гнёздам.

Чёрный кабель подключается к гнезду ближе всего к вентилятору, белый — к среднему, а серый — к самому удалённому.

Используйте пинцет или пальцы, чтобы совместить верхнюю антенну с отверстиями для винтов и чёрными направляющими штифтами и установить её на место.

Используйте отвёртку JIS 00, чтобы установить два винта, фиксирующие верхнюю антенну:

Один серебристый винт длиной 4,4 мм

Один зелёный винт длиной 4,6 мм

Используйте пинцет или пальцы, чтобы совместить нижнюю антенну с отверстиями для винтов и серыми направляющими штифтами и установить её на место.

Используйте отвёртку JIS 00, чтобы установить три винта длиной 4,4 мм, фиксирующие нижнюю антенну.

Полностью выдвиньте лоток для игровой карты.

Проверьте кнопки питания и громкости, чтобы убедиться, что они установлены корректно. Если резиновая мембрана под кнопками сместилась, совместите её с направляющими штифтами.

Проверьте микрофон, чтобы убедиться, что он полностью установлен в своём пазу в раме.

Совместите верхнюю часть задней крышки с верхней частью консоли.

Установите верхний край задней крышки на место, проверяя, правильно ли совмещены кнопки и порты. Если нет, поднимите крышку и попробуйте снова.

Нажмите вдоль верхнего края, чтобы защёлкнуть фиксаторы, удерживающие заднюю крышку на консоли.

Сожмите оставшуюся часть задней крышки и консоли вместе, чтобы защёлкнуть фиксаторы.

Используйте отвёртку JIS 00, чтобы установить три винта длиной 3,1 мм, фиксирующие заднюю крышку: один на верхнем крае консоли и по одному по обе стороны от нижнего порта USB-C.

Используйте отвёртку Y00, чтобы установить два винта длиной 4,4 мм в вырезе под подставку.

Установите по два золотистых винта длиной 3,6 мм с каждой стороны консоли (всего четыре).

Включите консоль и проверьте работоспособность, чтобы убедиться, что всё функционирует как ожидалось.

Совместите наклейку с правой стороны с её посадочным местом. Убедитесь, что вырез в наклейке совмещён с разъёмом Joy‑Con.

Установите наклейку в посадочное место, сначала с одной стороны, затем с другой.

Прижмите наклейку пальцем или плоской частью лопатки.

Если наклейка плохо держится, примените тепло после прижима.

Повторите эту процедуру, чтобы установить наклейку с левой стороны.
