Замена средней части корпуса док-станции Nintendo Switch OLED

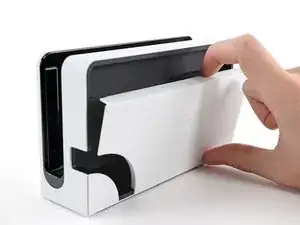

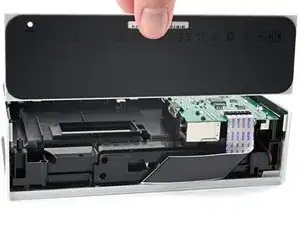

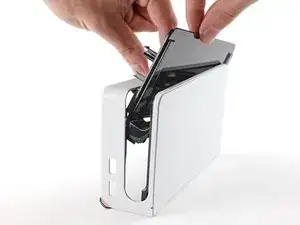

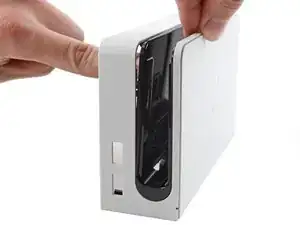

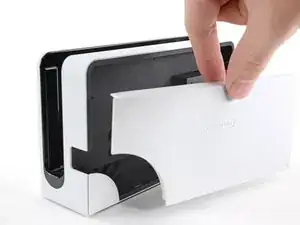

Используя пальцы, оттяните заднюю крышку от рамки, чтобы освободить её пластиковые защёлки.

Снимите заднюю крышку.

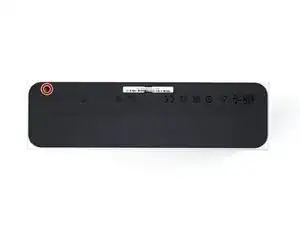

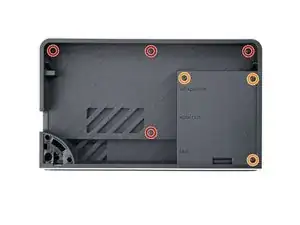

Используйте отвертку Y0, чтобы отвинтить винт длиной 7,5 мм, который фиксирует основание к рамке.

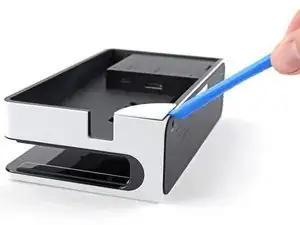

Вставьте монтажный инструмент между рамкой и пластиковой крышкой винта в нижнем левом углу.

Подденьте крышку винта монтажным инструментом, чтобы отделить её от рамки.

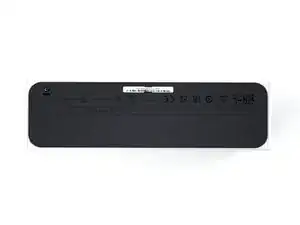

Снимите крышку винта.

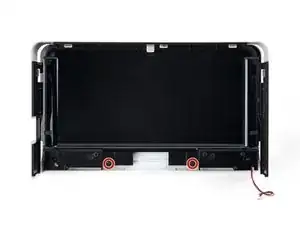

Используйте отвертку Y0, чтобы вынуть семь винтов, фиксирующих среднюю рамку к основной рамке:

Четыре винта 3,9 мм

Три винта 7,5 мм

Один винт 3,9 мм

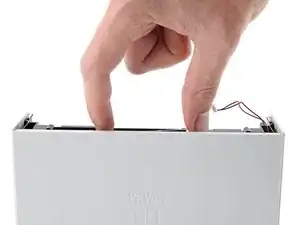

Используя пальцы, снимите среднюю рамку с основной рамки.

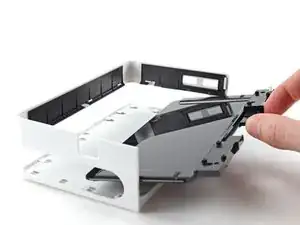

Используя пальцы, оттяните основание от рамки, чтобы освободить его из пластиковых защёлок.

Снимите основание.

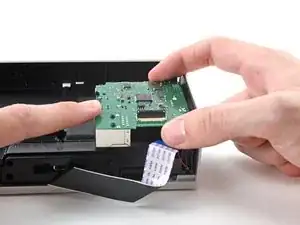

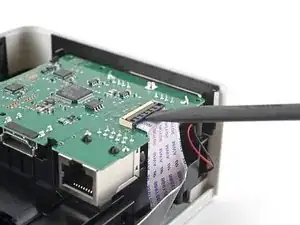

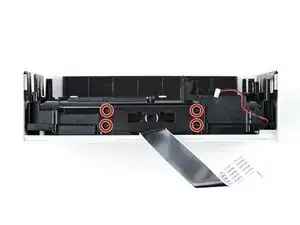

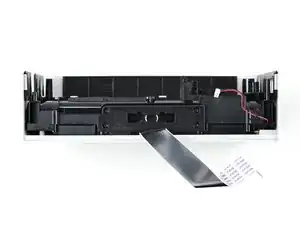

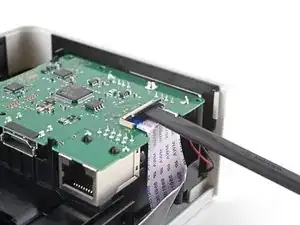

Используйте плоский конец лопатки, чтобы приподнять маленькую фиксирующую планку на ZIF-коннекторе кабеля материнской платы.

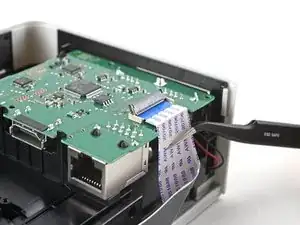

Используйте пинцет, чтобы вытащить кабель из его разъёма.

Пальцем оттяните пластиковые фиксирующие язычки, удерживающие материнскую плату.

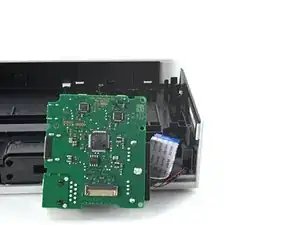

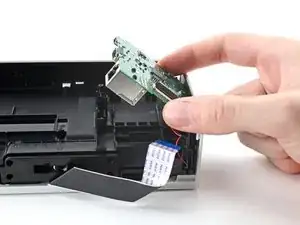

Поднимите материнскую плату вверх и отведите её от рамки, чтобы снять.

Пока не снимайте материнскую плату полностью — она всё ещё соединена с рамкой с помощью JST-кабеля.

Положите материнскую плату рядом с рамкой перед следующим шагом.

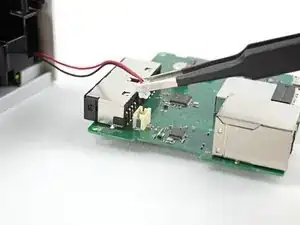

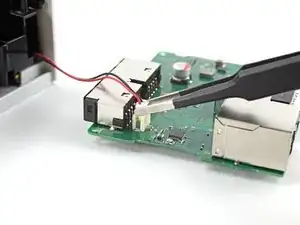

Используйте притуплённый пинцет или пальцы, чтобы вытащить JST-разъём светодиода из его гнезда.

Используйте крестовую отвертку Phillips, чтобы вынуть четыре винта 6,9 мм, фиксирующие узел USB-C к рамке.

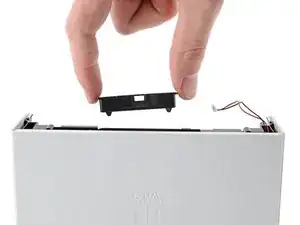

Снимите верхнюю часть узла.

В зависимости от того, как вы разбирали док-станцию, пружины могут всё ещё быть соединены с верхней частью узла.

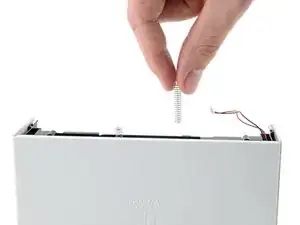

Снимите две пружины.

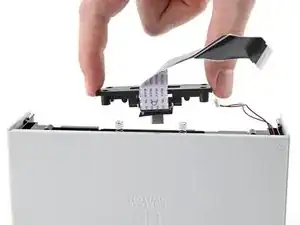

Снимите нижнюю часть узла.

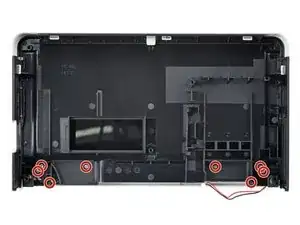

Используйте крестовую отвертку, чтобы вынуть восемь винтов 6,9 мм, фиксирующих средний корпус к рамке.

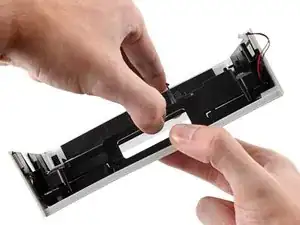

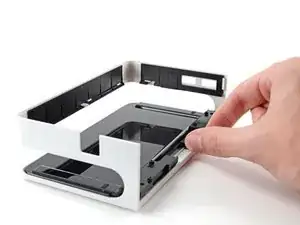

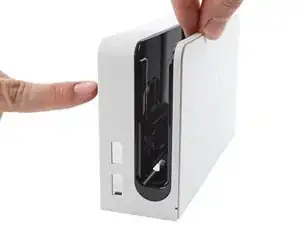

Пальцем освободите верхнюю половину средней части корпуса от пластиковых защёлок, расположенных по периметру рамки.

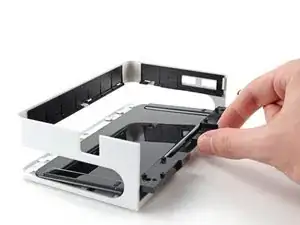

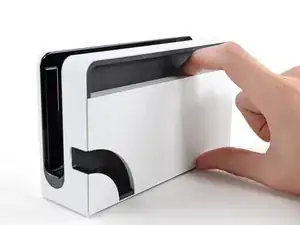

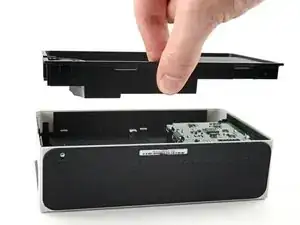

Используя пальцы, разделите две половины средней части корпуса.

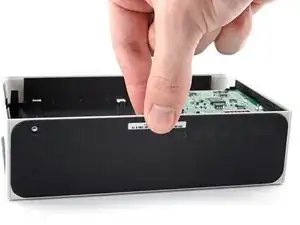

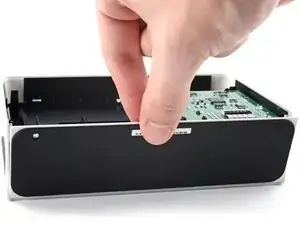

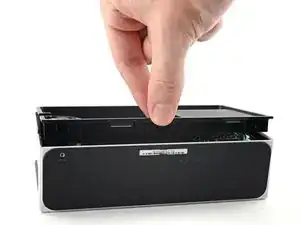

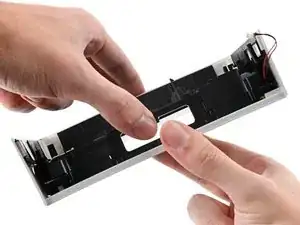

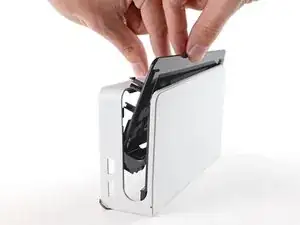

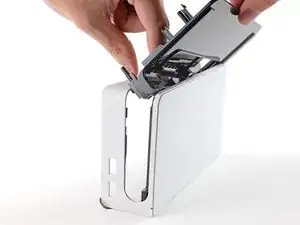

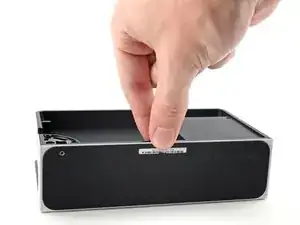

Вытяните верхнюю половину средней части корпуса через верх рамки, при этом отводя пластиковые защёлки вверх.

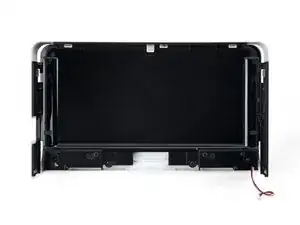

Используйте крестовую отвертку, чтобы вынуть два винта 4,4 мм, фиксирующие нижнюю половину средней части корпуса к передней крышке.

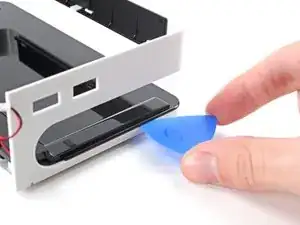

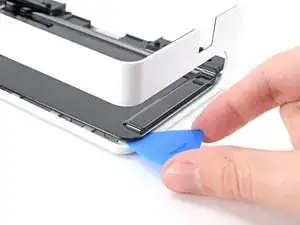

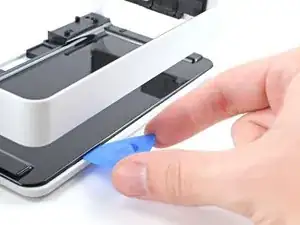

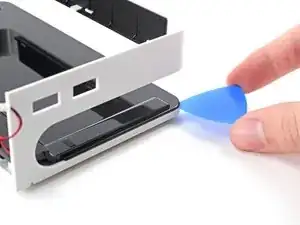

Вставьте монтажную лопатку между нижней половиной средней части корпуса и рамкой.

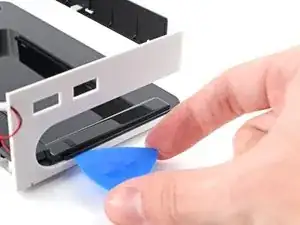

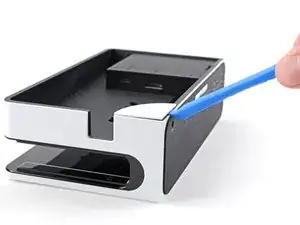

Проведите лопатку вдоль вертикального края нижней половины средней части корпуса, чтобы освободить пластиковые защёлки, фиксирующие её к передней крышке.

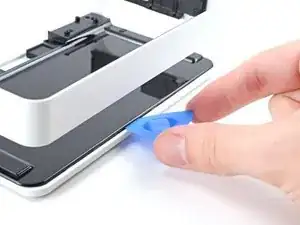

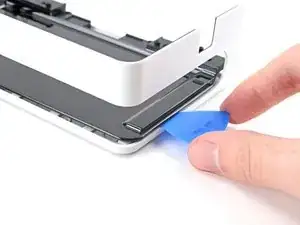

Продолжайте сдвигать медиатор вдоль горизонтальной кромки нижней половины средней крышки, чтобы отжать пластиковые защёлки.

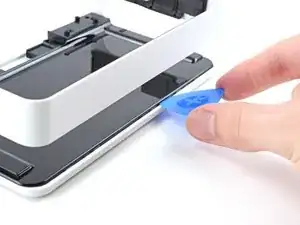

Подденьте медиатором, чтобы полностью отделить нижнюю половину средней крышки от рамки.

Если вы всё ещё чувствуете сопротивление, снова проведите медиатором по периметру, пока нижняя половина средней крышки не отделится.

Используйте пальцы, чтобы потянуть и снять нижнюю половину средней крышки с передней панели.
