Замена батареи в модели Nintendo Switch OLED

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте небольшую круглую кнопку на задней панели контроллера Joy Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy Con вверх, пока он полностью не отойдет от консоли.

Повторите ту же процедуру для другого Joy Con.

Используйте отвертку с крестовой насадкой или отвертку JIS, чтобы открутить винт длиной 2 мм, закрепляющий верхнюю часть заднего корпуса к рамке.

Чтобы предотвратить срывание этих тугих винтов, применяйте сильное давление вниз, работайте медленно и попробуйте другую отвертку JIS или с крестовой насадкой, если винты не открутятся.

Используйте отвертку с крестовой насадкой, чтобы удалить два винта длиной 2 мм, которые закрепляют нижнюю часть заднего корпуса к рамке.

Используйте отвертку с крестовой насадкой, чтобы удалить винт длиной 3,8 мм, который крепит правую направляющую сенсоров Joy-Con к заднему корпусу.

Чтобы предотвратить срывание этих тугих винтов, применяйте сильное давление вниз, работайте медленно и попробуйте другую отвертку JIS 000 или PH 000, если винты не открутятся.

Используйте отвертку с крестовой насадкой, чтобы открутить винт длиной 3,8 мм, который крепит левую направляющую сенсоров Joy-Con к заднему корпусу.

Используйте палец, чтобы поднять подставку на задней панели устройства.

Если в слоте для microSD карты есть карта microSD, удалите ее сейчас, прежде чем продолжить к следующему шагу.

Используйте отвертку Y00, чтобы удалить два винта длиной 4,3 мм, которые закрепляют задний корпус к рамке.

Поднимите задний корпус сверху устройства и снимите его.

Если у вас возникают трудности с удалением корпуса, используйте открывающий инструмент, чтобы отжать пластиковые защелки.

Используйте плоский конец лопатки, чтобы отсоединить уголок ленты от защитной пластины.

Используйте пинцет или пальцы, чтобы отогнуть и удалить ленту.

Храните ленту в чистом месте для повторной установки.

Используйте пинцет или пальцы, чтобы поднять и отключить коаксиальный кабель первичной антенны Wi-Fi.

При сборке эти соединения могут быть капризными. По одному держите каждый разъем на месте над его гнездом и нажимайте вниз плоским концом лопатки. Разъем должен защелкнуться на месте.

Используйте пинцет или пальцы, чтобы перенаправить коаксиальный кабель первичной антенны из его пазов в защитной пластине.

Используйте отвертку с крестовой насадкой, чтобы удалить два винта длиной 4,4 мм, которые закрепляют первичную антенну Wi-Fi к защитной пластине.

Вставьте открывающий инструмент между первичной антенной Wi-Fi и защитной пластиной.

Подденьте инструментом, чтобы отделить первичную антенну Wi-Fi от защитной пластины.

Удалите первичную антенну Wi-Fi.

Используйте пинцет или пальцы, чтобы поднять и отключить коаксиальный кабель вторичной антенны Wi-Fi.

Используйте острый конец лопатки, чтобы перенаправить коаксиальный кабель вторичной Wi-Fi антенны из его слота в корпусе.

Используйте отвертку Phillips, чтобы удалить винт длиной 4.4 мм, фиксирующий вторичную Wi-Fi антенну на щитовой пластине.

Вставьте открывающую лопатку между вторичной Wi-Fi антенной и щитовой пластиной.

Подденьте лопатку, чтобы отделить вторичную Wi-Fi антенну от щитовой пластины.

Не пытайтесь полностью удалить антенну, так как её коаксиальный кабель всё ещё проходит через корпус.

Используйте острый конец лопатки, чтобы перенаправить коаксиальный кабель вторичной Wi-Fi антенны из её слота в корпусе.

Удалите вторичную Wi-Fi антенну.

Используйте отвертку Phillips, чтобы удалить шесть винтов длиной 4.4 мм, фиксирующих щитовую пластину к корпусу.

Используйте пальцы, чтобы приподнять верх щитовой пластины от корпуса.

Вы можете почувствовать некоторое сопротивление. Это нормально, так как щитовая пластина слегка приклеена к радиатору термопастой.

Удалите щитовую пластину.

Толстая розовая термопаста соединяет щитовую пластину и медный радиатор ниже. Когда щитовая пластина удалена, обратитесь к нашему руководству по термопасте, чтобы удалить старую термопасту и заменить её на подходящую пасту, такую как термопаста или K5 Pro, во время сборки.

Используйте острый конец лопатки, чтобы поддеть и отключить батарею.

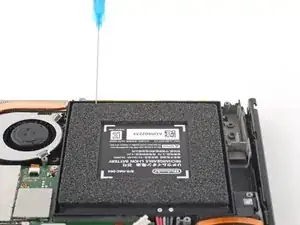

Нанесите несколько капель средства для удаления клея или изопропилового спирта высокой концентрации (90% и выше) внутри отсека для батареи вдоль верхнего края, чтобы ослабить клей.

Не проколите батарею аппликатором изопропилового спирта.

Если вы используете средство для удаления клея, сначала выполните эти подготовительные шаги.

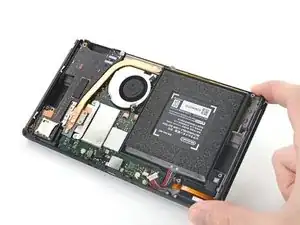

Наклоните верхний край устройства вверх, чтобы позволить изопропиловому спирту попасть под батарею.

Удерживайте 1-2 минуты, чтобы дать время изопропиловому спирту ослабить клей.

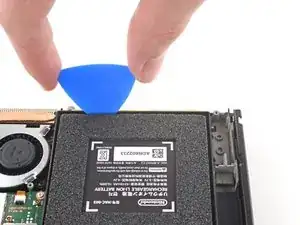

Вставьте открывающую лопатку в щель между батареей и стенкой отсека для батареи.

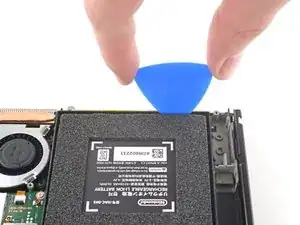

Осторожно подденьте кончик открывающей лопатки под батарею и проведите вдоль края, чтобы начать срезать клей.

Будьте аккуратны, чтобы не проколоть или не согнуть батарею своим инструментом — проколотая или согнутая батарея может протечь опасные химические вещества или вызвать пожар.

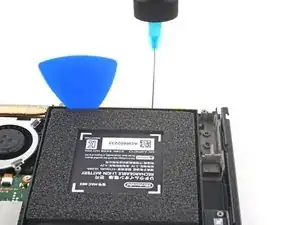

Оставьте открывающую лопатку на месте и нанесите ещё несколько капель средства для удаления клея или изопропилового спирта внутри отсека для батареи.

Наклоните верхний край устройства вверх и подождите 1-2 минуты, чтобы дать изопропиловому спирту ослабить клей.

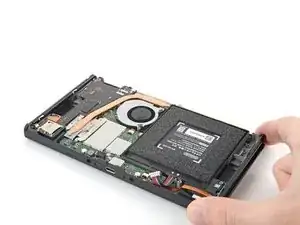

Продолжайте скользить открывающей лопаткой глубже вдоль верхнего края батареи, срезая больше клея снизу.

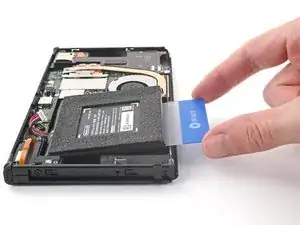

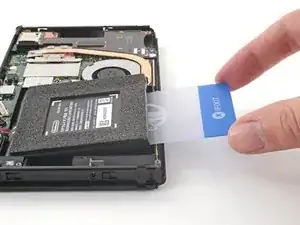

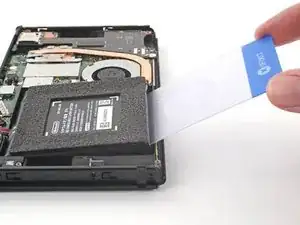

Когда станет достаточно места, вставьте пластиковую карточку под батарею и аккуратно подденьте батарею вверх.

Примените больше изопропилового спирта, если у вас возникают трудности с поддеванием.

Будьте осторожны, чтобы не согнуть батарею при поддевании.

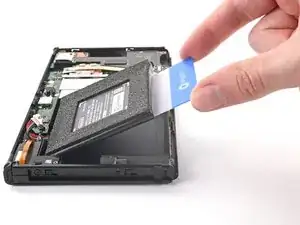

Подденьте пластиковую карточку, чтобы полностью отделить клей батареи.

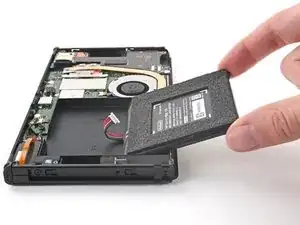

Удалите батарею.

Используйте средство для удаления клея или изопропиловый спирт и микрофибровую cloth, чтобы очистить оставшийся клей в отсеке для батареи перед установкой новой батареи.

Если ваша новая батарея не имеет предварительно установленного клея, следуйте этому руководству, чтобы установить предварительно нарезанный клей на нижней стороне батареи.

Не повторно используйте батарею после её удаления, так как это может представлять потенциальную опасность. Замените её на новую батарею.
