Замена петлей подставки модели Nintendo Switch OLED

Перед началом ремонта убедитесь, что устройство полностью отключено.

Нажмите и удерживайте небольшую круглую кнопку на задней части контроллера Joy‑Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy‑Con вверх, пока он полностью не отсоединится от консоли.

Повторите ту же процедуру для другого Joy‑Con.

Используйте отвертку Phillips или JIS, чтобы вынуть винт длиной 2 мм, закрепляющий верхнюю часть задней крышки к корпусу.

Чтобы предотвратить сорвание этих тугих винтов, прикладывайте сильное надавливание вниз, работайте медленно и попробуйте другую отвертку JIS или Phillips, если винты не выкручиваются.

Используйте отвертку Phillips, чтобы вынуть два винта длиной 2 мм, закрепляющих нижнюю часть задней крышки к корпусу.

Используйте отвертку Phillips, чтобы вынуть винт длиной 3.8 мм, закрепляющий направляющую датчика правого Joy‑Con к задней крышке.

Чтобы предотвратить сорвание этих тугих винтов, прикладывайте сильное надавливание вниз, работайте медленно и попробуйте другую отвертку JIS 000 или PH 000, если винты не выкручиваются.

Используйте отвертку Phillips, чтобы вынуть винт длиной 3.8 мм, закрепляющий направляющую датчика левого Joy‑Con к задней крышке.

Поднимите подставку на задней панели устройства пальцем.

Если в слот для microSD вставлена карта microSD, извлеките её сейчас перед продолжением.

Используйте отвертку Y00, чтобы вынуть два винта длиной 4.3 мм, закрепляющие заднюю крышку к корпусу.

Поднимите заднюю крышку с верхней части устройства и снимите её.

Если возникают трудности с снятием крышки, используйте медиатор для поддевания пластиковых защёлок.

Используйте отвертку Phillips, чтобы вынуть четыре винта длиной 2.1 мм, закрепляющие подставку к задней крышке.

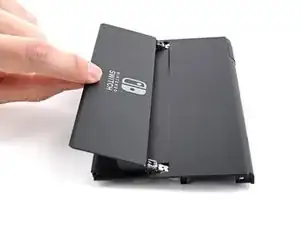

Откройте подставку.

Используйте отвертку Phillips, чтобы вынуть винт длиной 1.7 мм, расположенный на боковой стороне монтажного кронштейна петли.

Повторите ту же процедуру для другого монтажного кронштейна петли.

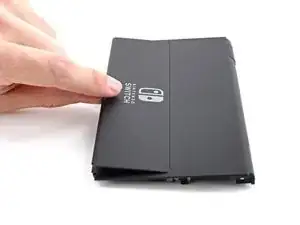

Закройте подставку.

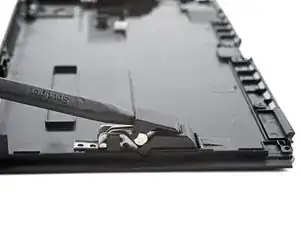

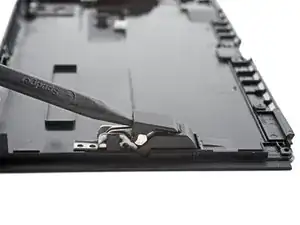

Вставьте наконечник лопатки между монтажным кронштейном петли и верхней частью петли.

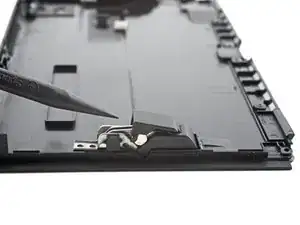

Подденьте вверх, чтобы освободить кронштейн из пластиковых защёлок.

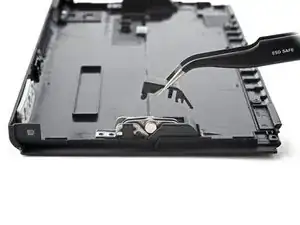

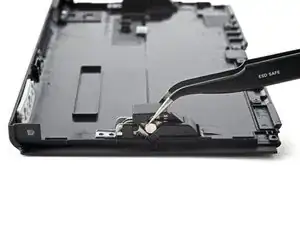

Используйте пинцет или пальцы, чтобы вынуть монтажный кронштейн петли.

Повторите эту процедуру для другого монтажного кронштейна петли.

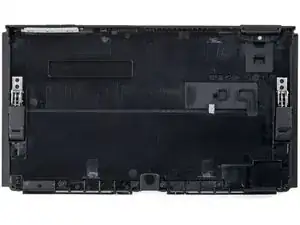

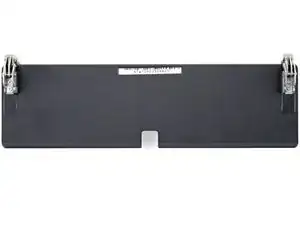

Снимите подставку с задней крышки.

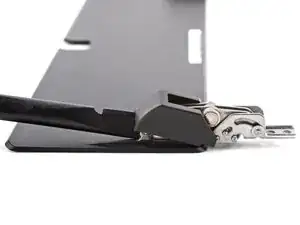

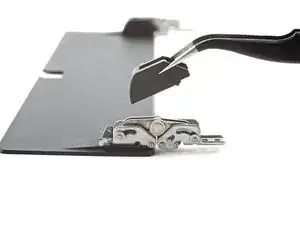

Вставьте плоскую часть лопатки между монтажным кронштейном петли и нижней частью петли.

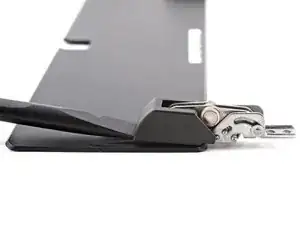

Подденьте вверх, чтобы освободить монтажный кронштейн из пластиковых защёлок.

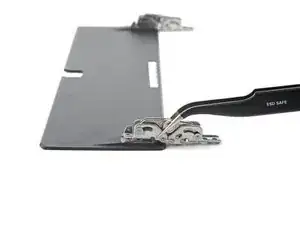

Используйте пинцет или пальцы, чтобы вынуть монтажный кронштейн петли.

Повторите эту процедуру для другого монтажного кронштейна петли.

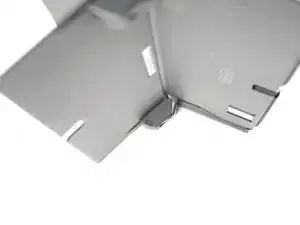

Разогните петли вокруг подставки, чтобы обнажить винты.

Используйте отвертку Phillips, чтобы вынуть четыре винта длиной 2.3 мм, закрепляющие петли к подставке.

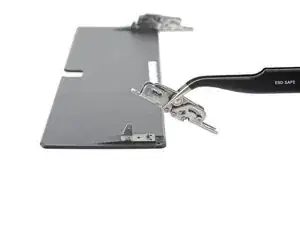

Используйте пинцет или пальцы, чтобы вынуть петлю.

Повторите эту процедуру для другой петли.
