Замена микрофона Nintendo Switch 2

В целях безопасности разрядите аккумулятор ниже 25% перед разборкой консоли. Это снижает риск возгорания в случае повреждения аккумулятора во время ремонта. Если аккумулятор вздулся, примите соответствующие меры предосторожности.

Извлеките игровые карты и отключите все кабели, контроллеры и другие аксессуары от консоли.

Выключите консоль, удерживая кнопку питания, выберите Питание, затем нажмите Выключить.

Используйте отвёртку JIS 00, чтобы удалить два винта длиной 3,1 мм по обе стороны нижнего порта USB-C.

В экстренных случаях можно попробовать использовать отвёртку Phillips, не предназначенную для винтов JIS, но есть риск повредить или сорвать резьбу. Прижимайте отвёртку плотно и вращайте медленно.

Используйте отвёртку JIS 00, чтобы удалить винт длиной 3,1 мм на верхнем краю консоли (рядом с вентиляционными прорезями).

На обеих сторонах Switch 2 наклеены наклейки, которые необходимо удалить, чтобы получить доступ к винтам, крепящим заднюю крышку. Наклейки легко повредить при удалении, но риск можно снизить, регулярно подогревая их и работая аккуратно.

Используйте фен или тепловую пушку, чтобы нагреть наклейку на правой стороне консоли с обозначением "+", пока она не станет тёплой на ощупь.

Можно использовать подставку, чтобы установить консоль вертикально для удобства доступа.

Если используется тепловая пушка, установите минимальную мощность, чтобы не расплавить пластиковые края консоли.

Острый конец пинцета может повредить наклейку с внутренней стороны, оставив заметный след. Если поднять наклейку трудно, добавьте больше тепла, а не усилия.

Вставьте одно плечо углового пинцета под наклейку через прорезь вокруг разъёма правого Joy‑Con 2.

Аккуратно подденьте наклейку, пока она не начнёт отставать от консоли.

Оставьте пинцет на месте, чтобы наклейка оставалась приподнятой.

Вставьте кончик инструмента Jimmy в зазор между длинным краем консоли и наклейкой.

Аккуратно подденьте наклейку, перемещаясь вдоль длинного края, пока верхняя часть наклейки не отделится от консоли.

Удалите пинцет, как только наклейка поднимется.

Вы можете оставить Jimmy на месте, чтобы удерживать верхнюю часть наклейки от рамы — если она упадёт обратно в углубление, повторите процедуру подъёма.

Повторно нагрейте нижнюю часть правой стороны, пока она не станет тёплой на ощупь.

Аккуратно поднимите наклейку над разъёмом Joy‑Con 2, затем полностью отклейте её и удалите.

Повторите эту процедуру, чтобы удалить наклейку на левой стороне консоли с обозначением "-".

Используйте отвёртку JIS 00, чтобы удалить два золотистых винта длиной 3,6 мм с каждой стороны консоли (всего четыре).

Откиньте подставку на задней стороне консоли пальцами.

Если установлен карта microSD Express, извлеките её перед переходом к следующему шагу.

Используйте отвёртку Y00, чтобы удалить два винта длиной 4,4 мм в вырезе подставки.

Вставьте инструмент для вскрытия в зазор между задней крышкой и вырезом динамика на нижнем краю консоли.

Переместите инструмент для вскрытия к порту USB-C, пока он не окажется под отверстием для винта рядом с портом.

Вставьте второй инструмент для вскрытия под отверстие для винта с противоположной стороны порта USB-C и переместите его к углу консоли.

Переместите первую раскрывающуюся лопатку назад туда, где она была вставлена впервые.

Следите за тем, чтобы не уронить консоль. Как только задняя крышка поднимется, раскрывающиеся лопатки выпадут из своих позиций.

Держите консоль двумя руками. Уприте большие пальцы в раскрывающиеся лопатки.

Надавите на лопатки вверх, чтобы поднять заднюю крышку, пока она не приподнимется над портом USB-C.

Поднимите заднюю крышку с нижнего края и снимите её.

Воспользуйтесь отвёрткой JIS 00, чтобы вывернуть три серебряных винта длиной 4,4 мм, крепящих нижнюю антенну.

Удалите нижнюю антенну пинцетом или пальцами.

Воспользуйтесь отвёрткой JIS 00, чтобы вывернуть два винта, крепящих верхнюю антенну:

Один серебряный винт длиной 4,4 мм

Один зелёный винт длиной 4,6 мм

Удалите верхнюю антенну пинцетом или пальцами.

Заведите одну сторону изогнутого пинцета под металлическое основание белого соединительного кабеля коаксиального разъёма (расположенного под нижней антенной) и потяните прямо вверх, чтобы отсоединить его.

Повторите эту процедуру, чтобы отсоединить три центральных коаксиальных разъёма от платы.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить прижимной разъём считывающего устройства карт microSD, расположенный рядом с нижним портом USB‑C.

Воспользуйтесь отвёрткой JIS 00, чтобы вывернуть семь винтов, крепящих защитную пластину:

Два серебряных винта длиной 6,2 мм

Пять серебряных винтов длиной 4,4 мм

Вставьте плоский конец лопатки между защитной пластиной и радиатором процессора, рядом с квадратной (⛶) отметкой на пластине.

Поверните лопатку, чтобы приподнять защитную пластину и отделить термопасту, прикреплённую к ней. Продолжайте поднимать пластину, пока не почувствуете сопротивление.

Поднимите левый край защитной пластины, чтобы убедиться, что она полностью отделилась от термопасты.

Аккуратно опустите защитную пластину обратно.

Заведите одну сторону изогнутого пинцета под серый антенный кабель в правом нижнем углу консоли.

Поднимите кабель из чёрного фиксатора, который крепит его к корпусу.

Освободите серый антенный кабель из канала вдоль правого края консоли.

Приподнимите и сдвиньте защитную пластину в сторону от правого края консоли, пока серый антенный кабель полностью не освободится.

Поднимите и снимите защитную пластину.

Вставьте плоский конец лопатки под плоский разъём батареи, расположенный рядом с ней, и подденьте его, чтобы отключить.

Если у Вас нет термопасты для замены, воспользуйтесь плоским концом лопатки, чтобы распределить старую пасту равномерно по тепловыделительной трубке как можно более плотным слоем для обеспечения надёжного контакта. Повторите процедуру на защитной пластине, затем переходите к следующему шагу.

Воспользуйтесь плоским концом лопатки, чтобы счистить термопасту сверху медной тепловыделительной трубки.

Нанесите высокоочищенный (90% и выше) изопропиловый спирт или средство для удаления термопроводящих материалов на вату или безворсовую ткань и протрите остатки термопасты с тепловыделительной трубки и защитной пластины.

Не используйте бумажное полотенце или тряпку, так как они могут поцарапать защитную пластину.

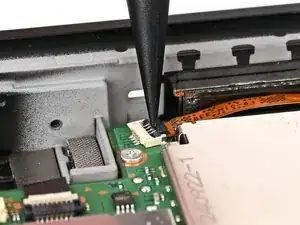

Воспользуйтесь острым концом лопатки, чтобы поднять фиксатор разъёма кабеля микрофона ZIF-типа, расположенного на плате консоли.

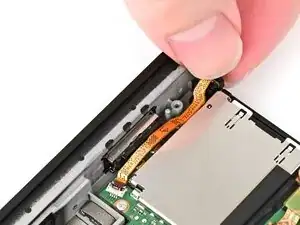

Возьмитесь за микрофон и вытяните его кабель из разъёма, чтобы снять компонент.

Поздравляем с завершением демонтажа! Остальные шаги покажут, как собрать консоль обратно.

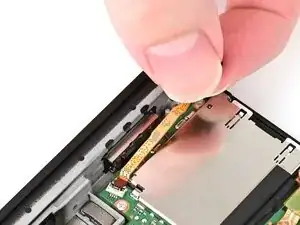

Совместите кабель микрофона с его ZIF-разъёмом на плате.

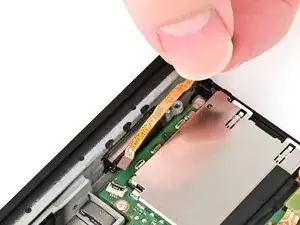

Вставьте кабель микрофона в разъём, затем установите микрофон в его паз в каркасе.

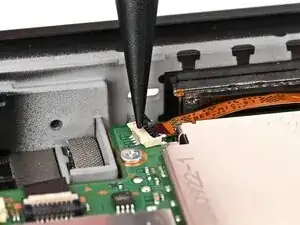

Опустите поворотной фиксатор вниз, чтобы надёжно зафиксировать кабель микрофона.

Установите разъём кабеля аккумулятора над его гнездом на плате.

Прижмите разъём кабеля аккумулятора к гнезду пальцем или плоским концом лопатки, пока он полностью не зафиксируется.

Нанесите полоску нового термоклея в центр тепловой трубки, толщиной примерно с горошину.

Удерживайте правый верхний угол экранирующей пластины над правым верхним углом консоли.

Проложите серый антенный кабель под чёрной направляющей возле верхнего угла каркаса.

Опустите экранирующую пластину на место и совместите с отверстиями для винтов.

Проложите серый антенный кабель по его каналу вдоль правого края каркаса.

Заведите серый антенный кабель в паз в нижней части канала и продолжайте прокладку до тех пор, пока он не зафиксируется в зажиме в нижней части каркаса.

Воспользуйтесь отвёрткой JIS 00, чтобы установить семь винтов, крепящих экранирующую пластину:

Два серебристых винта длиной 6,2 мм

Пять серебристых винтов длиной 4,4 мм

Пальцем или плоским концом лопатки прижмите разъём картридера MicroSD нажимного типа к его гнезду на плате.

Не пытайтесь приложить усилие, чтобы установить разъём. Если возникли трудности, переустановите его и попробуйте снова.

Воспользуйтесь пинцетом, чтобы зафиксировать нижний антенный коаксиальный разъём над его гнездом, и аккуратно надавите пальцем или лопаткой — разъём должен «щёлкнуть» на своё место. Если возникают трудности, скорректируйте положение разъёма, вместо того чтобы прикладывать большее усилие.

Повторите эту процедуру, чтобы подключить три центральных коаксиальных разъёма к соответствующим гнёздам.

Чёрный кабель подключается к гнезду, расположенному ближе всего к вентилятору, белый — к среднему, а серый — к самому дальнему.

Пинцетом или пальцами совместите верхнюю антенну с её отверстиями для винтов и чёрными направляющими штифтами, затем установите на место.

Воспользуйтесь отвёрткой JIS 00, чтобы установить два винта, крепящих верхнюю антенну:

Один серебристый винт длиной 4,4 мм

Один зелёный винт длиной 4,6 мм

Пинцетом или пальцами совместите нижнюю антенну с отверстиями для винтов и серыми направляющими штифтами, затем установите на место.

Воспользуйтесь отвёрткой JIS 00, чтобы установить три серебристых винта длиной 4,4 мм, крепящих нижнюю антенну.

Полностью выдвиньте лоток для игровой карты.

Проверьте кнопки питания и громкости, убедитесь, что они правильно установлены на свои места. Если резиновая мембрана под кнопками смещена, выровняйте её по направляющим штифтам.

Проверьте микрофон, убедитесь, что он полностью установлен в паз каркаса.

Установите верхнюю часть задней крышки ровно с верхней частью консоли.

Зафиксируйте верхний край задней крышки на месте, проверьте кнопки и порты, чтобы убедиться, что они правильно выровнены. Если это не так, приподнимите заднюю крышку и повторите попытку.

Нажмите по верхнему краю, чтобы защёлкнуть фиксаторы, крепящие заднюю крышку к консоли.

Сожмите остальную часть задней крышки и консоли вместе, чтобы защёлкнуть фиксаторы.

Используйте отвёртку JIS 00, чтобы установить три винта длиной 3,1 мм, крепящие заднюю крышку: один на верхнем краю консоли и два — по бокам от нижнего порта USB-C.

Используйте отвёртку Y00, чтобы установить два винта длиной 4,4 мм в вырез для подставки.

Установите по два золотистых винта длиной 3,6 мм с каждой стороны консоли (всего четыре винта).

Включите консоль и проверьте её работоспособность, чтобы убедиться в корректной работе.

Выровняйте наклейку на правой стороне по углублению. Убедитесь, что вырез в наклейке совпадает с разъёмом Joy-Con.

Установите наклейку в углубление сначала с одной стороны, затем с другой.

Прижмите наклейку на место пальцем или плоским концом лопатки.

Если наклейка плохо приклеивается, подогрейте её после установки.

Повторите эту процедуру, чтобы установить наклейку на левой стороне.
