Замена разъёма правого Joy‑Con 2 в Nintendo Switch 2

Будьте осторожны, чтобы не уронить консоль. Как только задняя крышка отщелкнется, лопатки для открытия выпадут из положения.

Держите консоль обеими руками. Уприте большие пальцы в лопатки для открытия.

Надавите на лопатки для открытия, чтобы приподнять заднюю крышку, пока она не отщелкнется над портом USB‑C.

Поднимите заднюю крышку от нижнего края и снимите её.

Используйте отвёртку JIS 00, чтобы отвинтить три серебристых винта длиной 4,4 мм, закрепляющих нижнюю антенну.

Используйте пинцет или пальцы, чтобы снять нижнюю антенну.

Используйте отвёртку JIS 00, чтобы отвинтить два винта, закрепляющие верхнюю антенну:

Один серебристый винт длиной 4,4 мм

Один зелёный винт длиной 4,6 мм

Используйте пинцет или пальцы, чтобы снять верхнюю антенну.

Просуньте одну лапку изогнутого пинцета под металлическую шейку белого коаксиального разъёма (находится под нижней антенной) и поднимите вертикально вверх, чтобы отсоединить его.

Повторите эту операцию, чтобы отключить три центральных коаксиальных разъёма на плате.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём считывателя MicroSD, расположенный рядом с нижним портом USB‑C.

Используйте отвёртку JIS 00, чтобы отвинтить семь винтов, закрепляющих защитную пластину:

Два серебристых винта длиной 6,2 мм

Пять серебристых винтов длиной 4,4 мм

Вставьте плоский конец лопатки между защитной пластиной и радиатором процессора, рядом с квадратной меткой (⛶) на защитной пластине.

Поверните лопатку, чтобы приподнять защитную пластину и разъединить термопасту, приклеившую её. Продолжайте приподнимать защитную пластину, пока не почувствуете отсутствие сопротивления.

Поднимите левый край защитной пластины, чтобы убедиться, что она полностью отделилась от термопасты.

Осторожно опустите защитную пластину обратно.

Просуньте одну лапку изогнутого пинцета под серый антенный кабель в правом нижнем углу консоли.

Поднимите кабель из чёрной защёлки, фиксирующей его к раме.

Освободите серый антенный кабель из канавки вдоль правого края консоли.

Поднимите и сдвиньте защитную пластину от правого края консоли, пока серый антенный кабель не освободится полностью.

Поднимите и снимите защитную пластину.

Вставьте плоский конец лопатки под плоско верхний разъём аккумулятора, находящийся рядом с батареей, и подденьте вверх, чтобы отключить его.

Если у Вас нет заменяющей термопасты, используйте плоский конец лопатки, чтобы равномерно распределить старую пасту по тепловой трубке как можно толще для обеспечения надлежащего контакта. Повторите этот процесс на экранной пластине, затем пропустите этот шаг.

Используйте плоский конец лопатки, чтобы соскрести термопасту с верхней части медной тепловой трубки.

Нанесите высококонцентрированный (90% или более) изопропиловый спирт или средство для удаления термопасты на ватную палочку или безворсовую ткань и протрите оставшуюся термопасту с тепловой трубки и экранной пластины.

Не используйте бумажное полотенце или тряпку, они могут поцарапать экранную пластину.

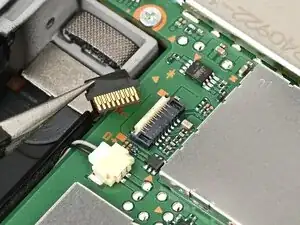

Используйте острый конец лопатки, чтобы поднять фиксирующий язычок разъёма кабеля правого контроллера Joy‑Con 2 ZIF‑разъём, расположенного на краю платы консоли.

Аккуратно потяните кабель из разъёма пинцетом или пальцами.

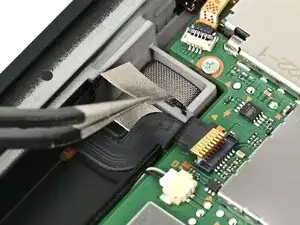

Используйте пинцет, чтобы снять и удалить серебристую наклейку, закрывающую кабель разъёма правого Joy‑Con 2.

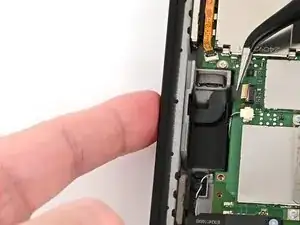

Подденьте кабель остриём лопатки и приподнимите его, чтобы отделить клей, который фиксирует кабель к корпусу.

Если серебристая наклейка под кабелем осталась приклеенной к самому кабелю, снимите и её тоже.

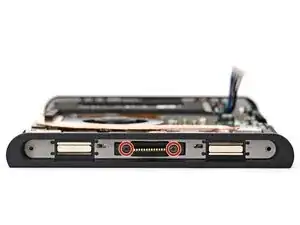

Используйте крестовую отвёртку JIS 00, чтобы выкрутить два чёрных винта длиной 3.2 мм, фиксирующие разъём правого Joy‑Con 2.

Возьмите разъём правого Joy‑Con 2 и аккуратно проденьте его кабель через корпус.

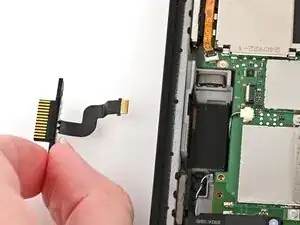

Снимите разъём правого Joy‑Con 2.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать консоль обратно.

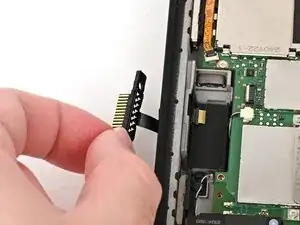

Выровняйте кабель разъёма правого Joy‑Con 2 с вырезом в корпусе.

Аккуратно проденьте кабель через вырез так, чтобы он дошёл до своего разъёма на плате.

Если серебристая наклейка под кабелем была удалена, приклейте её к нижней стороне кабеля.

Используйте крестовую отвёртку JIS 00, чтобы установить два чёрных винта длиной 3.2 мм, закрепляющие разъём правого Joy‑Con 2.

Используйте пинцет, чтобы поместить серебристую наклейку поверх кабеля разъёма правого Joy‑Con 2.

Вставьте кабель разъёма правого Joy‑Con 2 в его ZIF‑разъём на плате до полной посадки.

Опустите шарнирный фиксирующий язычок вниз, чтобы зафиксировать кабель.

Нанесите полоску новой термопасты по центру тепловой трубки, примерно толщиной с горошину.

Держите верхний‑правый угол экранной пластины над верхним‑правым углом корпуса консоли.

Пропустите серый антенный кабель под чёрным крючком рядом с верхним углом рамки.

Опустите экранную пластину на место и выровняйте её по отверстиям под винты.

Протяните серый антенный кабель по канавке на правом краю корпуса.

Вдавите серый антенный кабель в канавку внизу его канала и продолжайте прокладывать его до защёлкивания в зажиме внизу корпуса.

Используйте крестовую отвёртку JIS 00, чтобы установить семь винтов, фиксирующих экранную пластину:

Два серебристых винта длиной 6.2 мм

Пять серебристых винтов длиной 4.4 мм

Используйте палец или плоский конец лопатки, чтобы прижать контакт считывателя MicroSD карты пресс‑разъёма к его гнезду на плате.

Не пытайтесь силой вталкивать разъём на место. Если возникают трудности, переставьте его и попробуйте снова.

Используйте пинцет, чтобы удерживать нижний коаксиальный разъём антенны в положении над его гнездом, и аккуратно надавите пальцем или лопаткой — разъём должен «щёлкнуть» на месте. Если возникают трудности, измените положение головки разъёма, вместо того чтобы применять больше силы.

Повторите этот процесс, чтобы подключить три центральных коаксиальных разъёма к соответствующим гнёздам.

Чёрный кабель подключается к гнезду ближе всего к вентилятору, белый — к среднему, а серый — к наиболее удалённому.

Используйте пинцет или пальцы, чтобы совместить верхнюю антенну с отверстиями для винтов и чёрными направляющими штырями, затем установите её на место.

Используйте отвёртку JIS 00, чтобы установить два винта, фиксирующие верхнюю антенну:

Один серебристый винт длиной 4,4 мм

Один зелёный винт длиной 4,6 мм

Используйте пинцет или пальцы, чтобы совместить нижнюю антенну с отверстиями для винтов и серыми направляющими штырями, затем установите её на место.

Используйте отвёртку JIS 00, чтобы установить три винта длиной 4,4 мм, фиксирующие нижнюю антенну.

Полностью вытяните лоток для игровых карт.

Дважды проверьте кнопки питания и громкости, чтобы убедиться, что они установлены правильно. Если резиновая мембрана под кнопками смещена, выровняйте её по направляющим штырям.

Проверьте микрофон, чтобы убедиться, что он полностью вставлен в слот в рамке.

Совместите верхнюю часть задней крышки с верхней частью консоли.

Установите верхний край задней крышки на место, проверяя выравнивание кнопок и портов. Если они не совпадают, приподнимите заднюю крышку и попробуйте снова.

Нажмите вдоль верхнего края, чтобы зафиксировать защёлки, удерживающие заднюю крышку на консоли.

Сожмите оставшиеся части задней крышки и корпуса вместе, чтобы защёлки зафиксировались.

Используйте отвёртку JIS 00, чтобы установить три винта длиной 3,1 мм, фиксирующие заднюю крышку: один на верхнем краю консоли и два по обе стороны от нижнего порта USB‑C.

Используйте отвёртку Y00, чтобы установить два винта длиной 4,4 мм в вырез под подставку.

Установите по два золотистых винта длиной 3,6 мм с каждой стороны консоли (всего четыре).

Включите консоль и проверьте её работоспособность, чтобы убедиться, что всё функционирует как положено.

Выровняйте наклейку правой стороны по её выемке. Убедитесь, что вырез в наклейке совмещён с разъёмом Joy‑Con.

Установите наклейку в выемку, сначала с одной стороны, затем с другой.

Прижмите наклейку пальцем или плоским концом лопатки, чтобы она приклеилась.

Если наклейка плохо держится, после прижатия примените нагрев.

Повторите эту процедуру для установки наклейки левой стороны.
