Замена разъёма для наушников Nintendo Switch 2

Следуйте этому руководству, чтобы заменить разъём для наушников в игровой консоли Nintendo Switch 2.

Если штекер наушников застрял в разъёме, его можно попытаться извлечь с помощью инструмента для извлечения.

В Switch 2 используются винты JIS. Если вы используете крестовую отвёртку Phillips не‑iFixit в винтах JIS, вы рискуете сорвать их шлицы. Биты Phillips от iFixit разработаны для совместимости с винтами JIS.

Для завершения этого ремонта вам понадобится новый теплопроводящий компаунд (термопаста особого типа), а не обычная термопаста.

Шаг 1

Для вашей безопасности разрядите аккумулятор до уровня ниже 25% перед разборкой консоли. Это снижает риск возгорания, если аккумулятор будет повреждён во время ремонта. Если аккумулятор раздут, примите соответствующие меры предосторожности.

Извлеките игровые картриджи и отключите все кабели, контроллеры и другие аксессуары от консоли.

Выключите консоль, удерживая кнопку питания, выбрав Параметры питания, затем нажав Выключить.

Шаг 2

Используйте отвёртку JIS 00, чтобы удалить два винта длиной 3.1 мм по обе стороны от нижнего порта USB‑C.

В крайнем случае можно попробовать крестовую отвёртку Phillips не‑iFixit, но вы рискуете повредить или сорвать винт. Надавливайте на отвёртку с усилием и поворачивайте медленно.

Шаг 3

Используйте отвёртку JIS 00, чтобы удалить винт длиной 3.1 мм на верхнем торце консоли (рядом с вентиляционными вырезами).

Шаг 4

На Switch 2 с обеих сторон находятся стикеры, которые нужно снять, чтобы получить доступ к винтам, фиксирующим заднюю крышку. Стикеры легко повредить при снятии, но этого можно избежать, регулярно подогревая их и работая аккуратно.

Используйте фен или тепловую пушку, чтобы нагреть стикер на правой стороне консоли, маркированный символом "+", до состояния, когда он станет горячим на ощупь.

Вы можете использовать подножку, чтобы поставить консоль вертикально для более удобного доступа.

Если вы используете тепловую пушку, установите низкую температуру, чтобы не расплавить пластиковую кромку консоли.

Шаг 5

Заострённый конец пинцета может повредить стикер снизу, оставив заметный след. Если стикер трудно приподнять, добавьте тепла, а не силы.

Просуньте одну лапку изогнутого пинцета под стикер через вырез вокруг правого разъёма Joy‑Con 2.

Осторожно подденьте стикер, пока он не начнёт отставать от консоли.

Оставьте пинцет на месте, чтобы удерживать стикер приподнятым.

Шаг 6

Вставьте кончик медиатора (Jimmy) в образовавшуюся щель между длинным краем консоли и стикером.

Осторожно подденьте стикер, продвигаясь вдоль длинного края, пока верхняя часть стикера не отделится от консоли.

Когда стикер приподнят, снимите пинцет.

Вы можете оставить медиатор на месте, чтобы держать верх стикера приподнятым — если он снова упадёт в выемку, повторите процедуру, чтобы поднять его снова.

Шаг 7

Повторно нагрейте нижнюю часть правой стороны, пока она не станет горячей на ощупь.

Шаг 8

Осторожно поднимите стикер над разъёмом Joy‑Con 2, затем полностью отклейте его и снимите.

Шаг 9

Повторите эту процедуру, чтобы снять стикер вдоль левой стороны консоли, маркированный символом "-".

Шаг 10

Используйте отвёртку JIS 00, чтобы удалить два золотистых винта длиной 3.6 мм с каждой стороны консоли (всего четыре).

Шаг 11

Подденьте подножку на задней стороне консоли и переверните её вверх пальцами.

Если установлен microSD Express‑карта, извлеките её сейчас, прежде чем переходить к следующему шагу.

Шаг 12

Используйте отвёртку Y00, чтобы удалить два винта длиной 4.4 мм в вырезе под подножкой.

Шаг 13

Вставьте медиатор в зазор между задней крышкой и вырезом для динамика на нижнем торце консоли.

Шаг 14

Продвиньте медиатор в направлении порта USB‑C, пока он не окажется под отверстием для винта рядом с портом.

Шаг 15

Вставьте второй медиатор под отверстие для винта с противоположной стороны порта USB‑C и проведите его к углу консоли.

Шаг 16

Верните первый раздвижной медиатор в ту позицию, в которую он был вставлен изначально.

Шаг 17

Будьте осторожны, чтобы не уронить консоль. Как только задняя крышка приподнимется, медиаторы для открытия выпадут из положения.

Держите консоль обеими руками. Установите большие пальцы на медиаторы для открытия.

Нажмите вверх на медиаторы, чтобы поднять заднюю крышку, пока она не приподнимется над портом USB‑C.

Шаг 18

Поднимите заднюю крышку за нижний край и снимите её.

Шаг 19

Используйте отвертку JIS 00, чтобы убрать три серебристых винта длиной 4,4 мм, фиксирующих нижнюю антенну.

Шаг 20

С помощью пинцета или пальцами снимите нижнюю антенну.

Шаг 21

Используйте отвертку JIS 00, чтобы убрать два винта, фиксирующих верхнюю антенну:

Один серебристый винт длиной 4,4 мм

Один зелёный винт длиной 4,6 мм

Шаг 22

С помощью пинцета или пальцами снимите верхнюю антенну.

Шаг 23

Вставьте одну ветвь углового пинцета под металлическую шейку белого коаксиального разъёма соединительного кабеля (расположенного под нижней антенной) и поднимите прямо вверх, чтобы отсоединить его.

Шаг 24

Повторите эту процедуру, чтобы отсоединить три центральных коаксиальных разъёма от платы.

Шаг 25

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём MicroSD-картридера с защёлкой, расположенный рядом с нижним портом USB‑C.

Шаг 26

Используйте отвертку JIS 00, чтобы убрать семь винтов, фиксирующих защитную пластину:

Два серебристых винта длиной 6,2 мм

Пять серебристых винтов длиной 4,4 мм

Шаг 27

Вставьте плоский конец лопатки между защитной пластиной и радиатором процессора, рядом со знаком в виде квадрата (⛶) на защитной пластине.

Поверните лопаткой, чтобы приподнять защитную пластину и отделить термопасту, приклеивавшую её. Продолжайте поднимать пластину, пока не почувствуете отсутствие сопротивления.

Шаг 28

Поднимите левый край защитной пластины, чтобы убедиться, что она полностью отделена от термопасты.

Осторожно опустите защитную пластину обратно.

Шаг 29

Вставьте одну ветвь углового пинцета под серый антенный кабель в правом нижнем углу консоли.

Поднимите кабель из чёрной защёлки, фиксирующей его к корпусу.

Шаг 30

Снимите серый антенный кабель из канавки вдоль правого края консоли.

Шаг 31

Поднимите и сдвиньте защитную пластину от правого края консоли, пока серый антенный кабель не освободится полностью.

Шаг 32

Поднимите и снимите защитную пластину.

Шаг 33

Вставьте плоский конец лопатки под плоский верхний разъём аккумулятора, расположенный рядом с батареей, и подденьте его, чтобы отсоединить.

Шаг 34

Если у вас нет сменной термопасты, используйте плоский конец лопатки, чтобы равномерно распределить старую пасту по трубке теплоотвода, как можно толще, чтобы обеспечить надёжный контакт. Повторите этот процесс на защите, затем пропустите этот шаг.

Используйте плоский конец лопатки, чтобы соскрести термопасту с верхней части медной тепловой трубки.

Нанесите смесь изопропилового спирта высокой концентрации (90% и выше) или средство для удаления термоматериалов на ватную палочку или бесшёрстную ткань и протрите оставшуюся термопасту как на трубке теплоотвода, так и на защитной пластине.

Не используйте бумажное полотенце или тряпку — они могут поцарапать защитную пластину.

Шаг 35

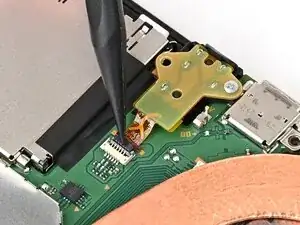

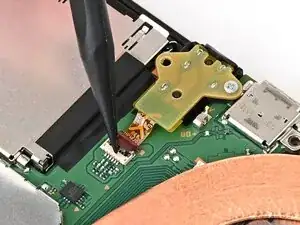

Используйте тонкий конец лопатки, чтобы поднять фиксирующую язычок на ZIF‑разъёме разъёма для наушников, расположенном на верхнем крае платы консоли.

Шаг 36

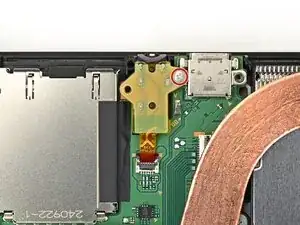

Используйте крестообразную отвёртку JIS 00, чтобы выкрутить серебристый винт длиной 6,2 мм, фиксирующий разъём для наушников.

Шаг 37

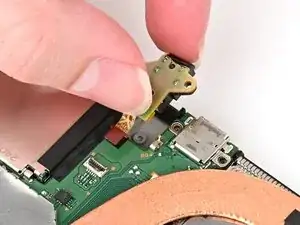

Возьмите узел разъёма для наушников и тяните его кабель прямо из разъёма, чтобы снять его.

Шаг 38

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать вашу консоль обратно.

Шаг 39

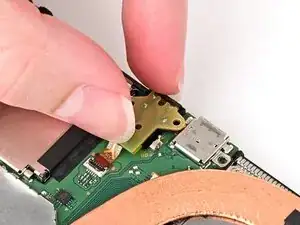

Совместите узел разъёма для наушников с его ZIF‑разъёмом на плате.

Направьте кабель в разъём, затем установите разъём для наушников в его выемку в раме.

Шаг 40

Используйте крестообразную отвёртку JIS 00, чтобы установить серебристый винт длиной 6,2 мм, фиксирующий разъём для наушников.

Шаг 41

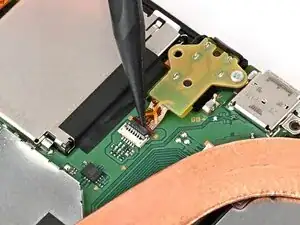

Опустите шарнирный фиксирующий язычок, чтобы зафиксировать кабель разъёма для наушников.

Шаг 42

Совместите разъём аккумулятора с его гнездом на плате.

Нажмите разъём аккумулятора на гнездо пальцем или плоским концом лопатки, пока он полностью не сядет на место.

Шаг 43

Нанесите полоску новой термопасты по центру тепловой трубки, примерно толщиной с горошину.

Шаг 44

Держите верхний‑правый угол защитной пластины над верхним‑правым углом консоли.

Протяните серый антенный кабель под чёрным крючком рядом с верхним углом рамы.

Шаг 45

Опустите защитную пластину на место и совместите её с отверстиями для винтов.

Шаг 46

Проложите серый антенный кабель по канавке на правом краю рамы.

Шаг 47

Прижмите серый антенный кабель в паз внизу его канала и продолжите прокладку, пока он не зафиксируется в зажиме внизу рамы.

Шаг 48

Используйте крестообразную отвёртку JIS 00, чтобы установить семь винтов, фиксирующих защитную пластину:

Два серебристых винта длиной 6,2 мм

Пять серебристых винтов длиной 4,4 мм

Шаг 49

Пальцем или плоским концом лопатки прижмите контакт MicroSD‑ридера к его гнезду на плате.

Не пытайтесь силой вставить разъём. Если возникли трудности, перепозиционируйте его и попробуйте снова.

Шаг 50

Держите коаксиальный разъём нижней антенны пинцетом над его гнездом и аккуратно нажмите пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают трудности, поменяйте положение головки вместо увеличения силы.

Повторите эту процедуру для подключения трёх центральных коаксиальных разъёмов к их гнездам.

Чёрный кабель подключается к гнезду ближе всего к вентилятору, белый — к среднему, а серый — к наиболее удалённому.

Шаг 51

Пинцетом или пальцами совместите верхнюю антенну с отверстиями для винтов и чёрными направляющими штифтами и установите её на место.

Используйте крестообразную отвёртку JIS 00, чтобы установить два винта, фиксирующие верхнюю антенну:

Один серебристый винт длиной 4,4 мм

Один зелёный винт длиной 4,6 мм

Шаг 52

Используйте пинцет или пальцы, чтобы совместить нижнюю антенну с отверстиями для винтов и серыми направляющими штифтами и установить её на место.

Используйте отвертку JIS 00, чтобы установить три винта длиной 4,4 мм, фиксирующие нижнюю антенну.

Шаг 53

Полностью извлеките лоток для игровой карточки.

Проверьте кнопки питания и регулировки громкости, чтобы убедиться, что они установлены правильно. Если резиновая мембрана под кнопками сместилась, совместите её с направляющими штифтами.

Проверьте микрофон, чтобы убедиться, что он полностью установлен в своём пазу в корпусе.

Шаг 54

Совместите верхнюю часть задней крышки с верхней частью консоли.

Установите верхний край задней крышки, проверяя кнопки и порты на предмет правильного выравнивания. Если выравнивание не совпадает, приподнимите крышку и попробуйте снова.

Нажмите вдоль верхнего края, чтобы защёлкнуть крепления, фиксирующие заднюю крышку на консоли.

Шаг 55

Сожмите оставшиеся части задней крышки и корпуса вместе, чтобы зафиксировать защёлки.

Шаг 56

Используйте отвертку JIS 00, чтобы установить три винта длиной 3,1 мм, фиксирующие заднюю крышку: один на верхнем краю консоли и два по сторонам от нижнего порта USB‑C.

Используйте отвертку Y00, чтобы установить два винта длиной 4,4 мм в вырезе под откидывающуюся подставку.

Шаг 57

Установите по два золотых винта длиной 3,6 мм с каждой стороны консоли (всего четыре винта).

Шаг 58

Включите консоль и проверьте её работоспособность, чтобы убедиться, что всё функционирует как положено.

Шаг 59

Совместите наклейку правой стороны с её углублением. Убедитесь, что вырез в наклейке совмещён с разъёмом для контроллера Joy‑Con.

Установите наклейку в углубление, сначала одной стороной, затем другой.

Прижмите наклейку пальцем или плоским концом лопатки, чтобы зафиксировать её на месте.

Если наклейка плохо липнет, после прижатия приложите тепло.

Шаг 60

Повторите эту процедуру, чтобы установить наклейку левой стороны.

Заключение

Вы закончили ремонт Switch 2!

Отнесите электронные отходы на утилизацию к переработчику с сертификатом R2 или e‑Stewards.

Ремонт прошёл не так, как ожидалось? Попробуйте базовую диагностику или обратитесь за помощью в сообщество Nintendo Switch 2 Answers.

Перевод руководства с ifixit.com
