Замена DVD-привода Nintendo Wii

Используйте металлическую лопатку, чтобы снять белые пластиковые накладки винтов, приклеенные к нижней крышке близко к передней части Wii.

Удалите два винта Tri-Point длиной 8,3 мм, скрытые под снятыми накладками.

Удалите один винт Phillips длиной 5,9 мм под крышкой порта контроллера, ближайшей к передней панели.

Используйте металлическую лопатку, чтобы снять резиновую ножку, приклеенную к боковой части Wii рядом с отверстием для DVD-привода.

Удалите один винт Phillips длиной 5,9 мм, скрытый под только что снятой ножкой.

Осторожно оттяните переднюю панель от передней части Wii.

Используйте пинцет, чтобы отсоединить пластиковый разъём кабеля светодиода от материнской платы.

Снимите переднюю панель.

Откройте крышку порта контроллера до перпендикулярного положения относительно чёрной рамки порта контроллера.

Потяните крышку порта контроллера прямо вверх, чтобы освободить её от внешнего корпуса.

Повторите эту процедуру для крышки слота карты памяти.

Удалите два оставшихся винта Phillips длиной 4,1 мм вдоль верхнего края чёрной пластиковый рамки порта контроллера.

Поднимите рамку за длинный край, наиболее удалённый от портов контроллера, и снимите её с Wii.

Удалите два винта Phillips длиной 5 мм над портами контроллера.

Используйте металлическую лопатку, чтобы снять три выделенные накладки винтов, приклеенные к боковой части Wii.

Удалите следующие винты:

Два винта Phillips длиной 5 мм

Один винт Tri-Point длиной 8,2 мм

Используйте металлическую лопатку, чтобы снять две резиновые ножки, приклеенные к нижней стороне Wii рядом с задними портами.

Удалите два винта Tri-Point длиной 8,2 мм, скрытые под только что снятыми ножками.

Вы можете использовать 4 мм шестигранную головку, чтобы удлинить бит и достать винты в углублениях.

Поднимите внешний корпус прямо вверх с корпуса Wii.

Удалите маленький винт Phillips, крепящий крышку батарейного отсека к нижней панели.

Этот винт закреплён в крышке батарейного отсека.

Вытяните крышку батарейного отсека из Wii.

Системное время будет сброшено после снятия крышки батарейного отсека.

Это хорошее время для замены батарейки CR2032, если она не менялась недавно.

Удалите винт Tri-Point длиной 8,2 мм, который был скрыт под крышкой батарейного отсека.

Удалите два винта Tri-Point длиной 8,2 мм, крепящие экран DVD-привода рядом с портами контроллера.

Будьте осторожны при снятии экрана DVD-привода — кромки острые и могут порезать вас

Поднимите экран DVD-привода вверх и снимите его с Wii.

Удалите четыре винта Phillips длиной 9 мм, крепящие DVD-привод к нижней панели.

Поднимите сторону DVD-привода, противоположную портам контроллера, чтобы получить доступ к кабелям на его нижней стороне.

Осторожно вытяните кабель питания DVD-привода из-под пластиковой крышки возле радиатора.

Оттяните кабель питания DVD-привода от его разъёма на DVD-приводе.

Используйте ноготь, чтобы откинуть защёлку на разъёме ленточного кабеля DVD-привода.

Убедитесь, что вы поддеваете защёлку, не сам разъём.

Выньте ленточный кабель DVD-привода из разъёма.

Удалите DVD-привод из Wii.

Следующие шаги необходимы только если в заменяемом приводе Wii DVD отсутствуют четыре резиновые втулки спереди и сзади корпуса привода.

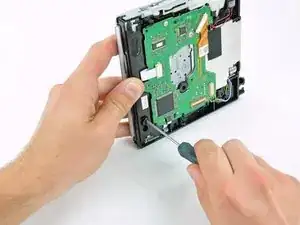

Вставьте наконечник длинной тонкой отвертки в отверстие в центре первой втулки на задней части корпуса привода DVD.

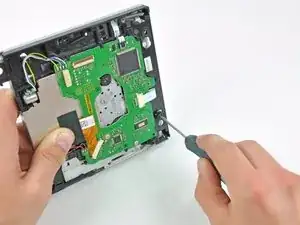

Потяните втулку прямо от корпуса привода DVD, пока она не выйдет.

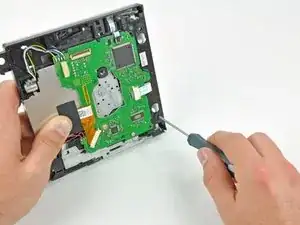

Повторите процедуру, описанную в предыдущем шаге, для второй резиновой втулки на задней части корпуса привода DVD.

Установите привод DVD на бок так, чтобы две резиновые втулки на передней части привода были обращены к Вам.

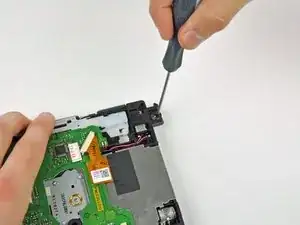

Вставьте конец тонкой отвертки в отверстие в центре нижней резиновой втулки на передней части корпуса привода DVD.

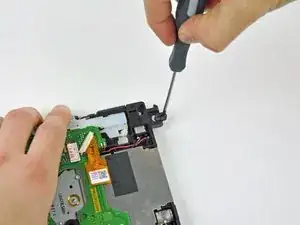

Потяните отвертку прямо вверх, пока втулка не выйдет.

Поверните корпус привода DVD на 180 градусов так, чтобы он опирался на сторону, противоположную той, что была в предыдущем шаге.

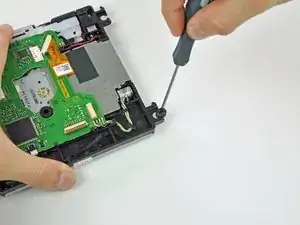

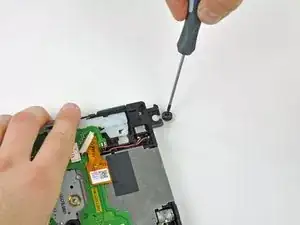

Повторите процедуру предыдущего шага, чтобы снять вторую резиновую втулку на передней части корпуса привода DVD.
