Обслуживание дисковода Nintendo Wii (RVL-001)
Привет, Момо показывает, как обслуживать и поддерживать дисковод Wii! Это руководство, насколько мне известно, предназначено только для оригинальных моделей с поддержкой GameCube, но многие шаги могут служить ориентиром и для других модификаций. Я не буду подробно описывать вскрытие корпуса Wii, поскольку на сайте уже есть отличные руководства по этому поводу, но по отношению к оригинальному дисководу производителя я видел вариант «замены» дисковода вместо его разборки и чистки. По моему опыту, дисководы относительно просты, и, имея мои фотографии в качестве ссылки для избегания ошибок, которые я допустил при практике, вы быстро приведёте свой дисковод в рабочее состояние!
Шаг 1

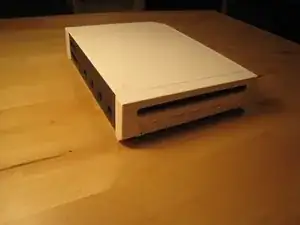

Отключите все внешние кабели от консоли Wii.
Подготовьте все инструменты.
Шаг 2

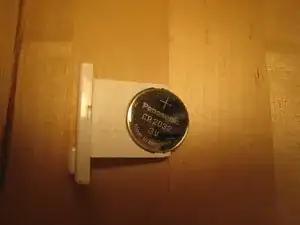

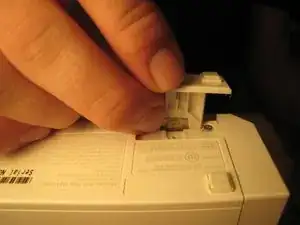

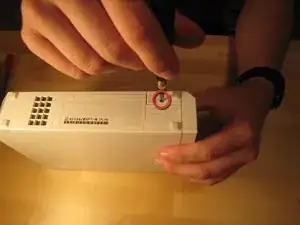

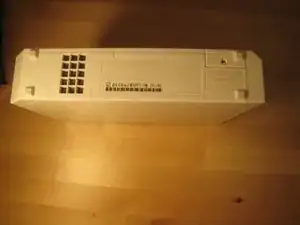

Один маленький винт удерживает батарейку BIOS.
После удаления этого винта можно выдвинуть пластиковый отсек.
Шаг 3

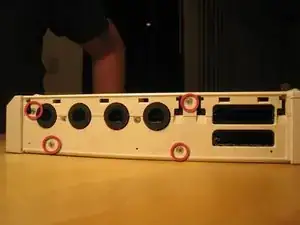

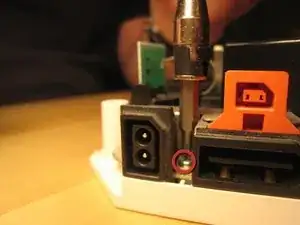

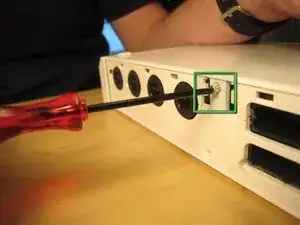

Удалите эти три чёрных винта корпуса. Правый винт на несколько миллиметров длиннее. Эти винты удерживают чёрную пластиковую крышку для портов GameCube.
Шаг 4

Снимите чёрную пластиковую пластину.
Там четыре винта: два Phillips #00 и два Tri-Wing.
Шаг 5

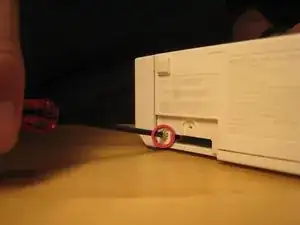

Удалите все винты корпуса.

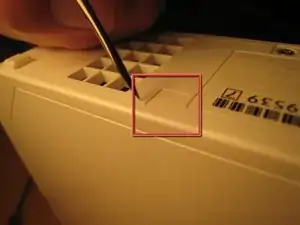

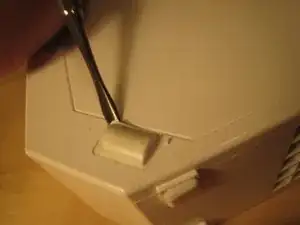

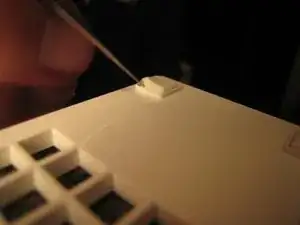

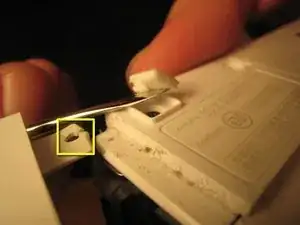

Некоторые винты находятся под резиновыми ножками или под маленькими квадратными бумажными заглушками (красный квадрат). Я использовал острый металлический инструмент, чтобы поддеть заглушки. Можно воспользоваться ножом-лезвием.
Для некоторых винтов корпуса требуется отвертка Tri-Wing.
На следующем шаге — дополнительные фотографии снятия резиновых ножек и винтов под ними. Ножки и заглушки самоклеящиеся, но не у каждой ножки или заглушки есть винт.
Шаг 6

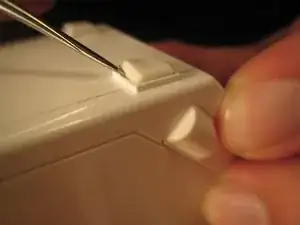

Снимите резиновые ножки и винты под ними.
Шаг 7


Осторожно! Если не снять ножки и винты под ними перед попыткой снять переднюю панель, защёлка может треснуть.
Когда все винты удалены, вы сможете снять переднюю панель привода.
Провод, соединяющий переднюю панель (зелёные квадраты на третьем изображении), можно аккуратно вытащить вручную или с помощью лопатки.
Шаг 8

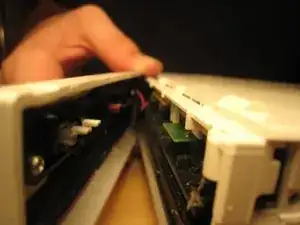

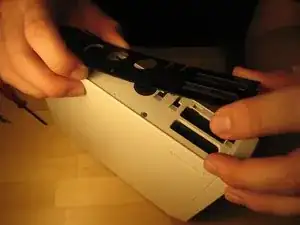

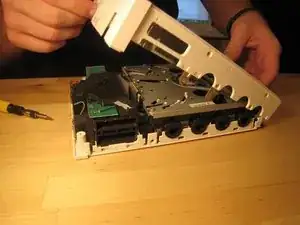

Теперь корпус можно раздвинуть.
Шаг 9

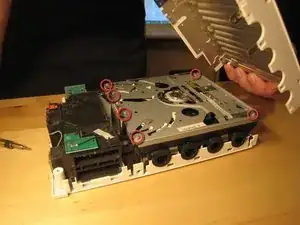

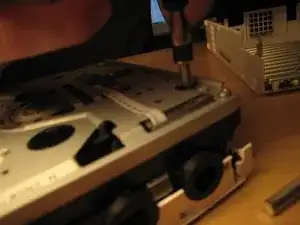

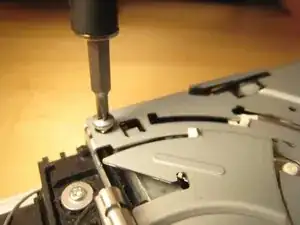

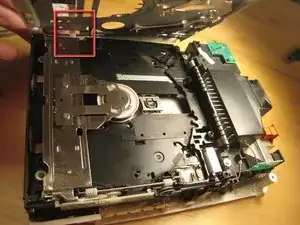

Мы приподняли крышку оптического привода, удалив шесть винтов Phillips #00. Они помечены на предыдущем изображении.
Из-за закреплённого провода, идущего к приводу, мы снова закрепили крышку, чтобы вынуть весь блок привода, не повредив электронику.
Внутри оптического привода много деталей, но по конструкции он не сильно отличается от других слотовых приводов, поэтому я не стал разбирать его полностью. Там также много шестерёнок и рычагов, с которыми я не хотел возиться.
Шаг 10

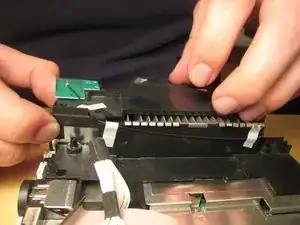

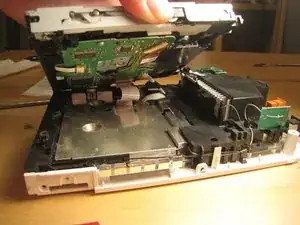

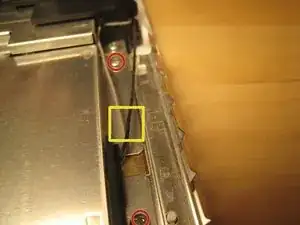

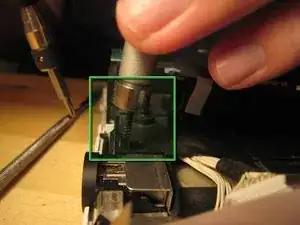

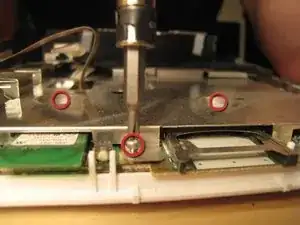

Винты, удерживающие привод, находились глубоко внутри корпуса.
После удаления этих винтов весь блок можно было поднять.

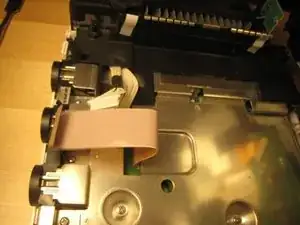

Не тяните слишком сильно! К приводному блоку подсоединены два кабеля, идущие к плате логики ниже.

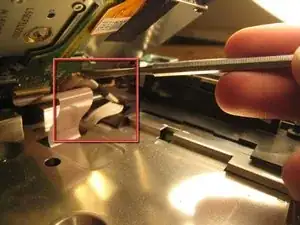

Один провод выскользнул из горизонтального разъёма. После его отсоединения вышел и гибкий шлейф.
Шаг 11

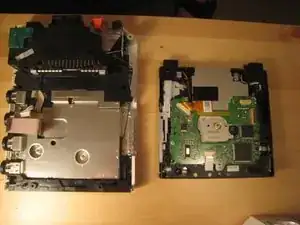

После отсоединения этих проводов оптический привод полностью снялся.
Шаг 12

Начинаем добираться до платы логики, сняв этот маленький чёрный пластиковый ободок.

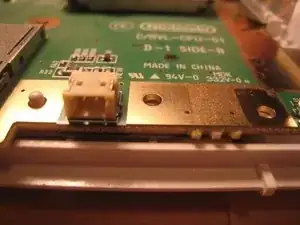

Внутри корпуса все винты — Phillips #00. Они помечены на плате логики стрелками, треугольниками, квадратиками и крестиками. Насколько я понял, стрелка означает, что винт просто проходит через крышку платы логики. Треугольник — это более длинный винт крышки платы логики. Крестик означает, что винт крепит пластиковую деталь, а квадратик — что винт удерживает экран ЭМ/или радиатор.
Шаг 13


Удалите все винты с крышки платы логики. Два винта утоплены в середине; остальные вдоль краёв. По мере удаления других деталей появятся дополнительные винты. Это как игра! Можно начать с винтов, удерживающих чёрные пластиковые элементы, но я начал с самых заметных и продолжал дальше.

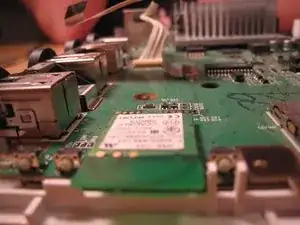

С платы логики идут два провода (показаны на третьем снимке), подключённые к антеннам Wi‑Fi. Они тонкие. Не повреждайте их.
Шаг 14

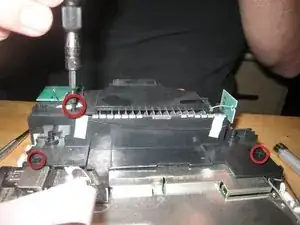

Выкрутите эти винты в чёрном пластиковом корпусе.
Шаг 15

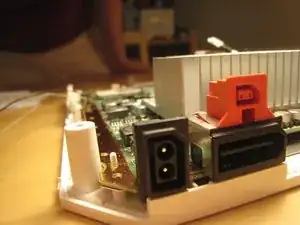

Отсоедините вентилятор корпуса. Он закреплён двумя винтами.
Чтобы полностью снять вентилятор, необходимо отсоединить его силовой разъём.
Шаг 16

Если у вашей отвёртки нет магнетизации, вам понадобится магнит, чтобы вынуть некоторые ввернутые винты. Можно прижать магнит к стержню отвёртки, чтобы временно намагнитить её.

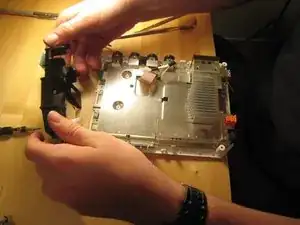

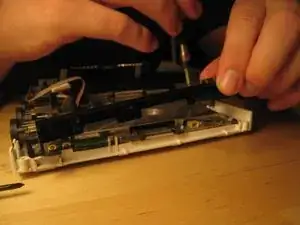

После того как все винты вынуты, можно начать снимать чёрный корпус.
Шаг 17


Сняв чёрные пластиковые крышки, мы видим все отверстия для винтов. Большая часть винтов уже вынута, но после удаления оставшихся вы сможете снять крышку платы.
Обратите внимание, что по крайней мере одна деталь имеет термопрокладку, прикреплённую к крышке платы. Возможно, придётся заменить эту термопрокладку, но я этого не делал. Я просто прижал детали обратно. Ну и ладно!

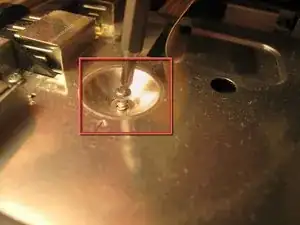

Удалите оставшиеся винты в крышке платы.
Шаг 18

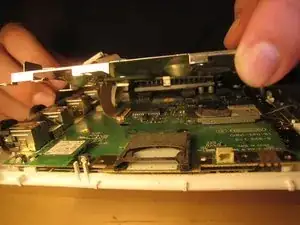

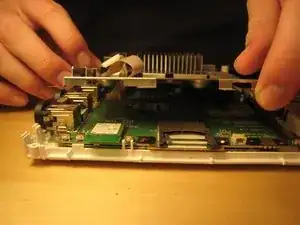

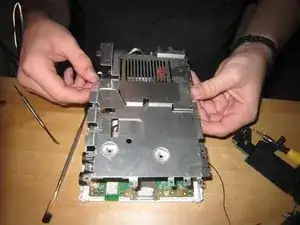

После того как все винты удалены, снимите крышку платы.
Шаг 19

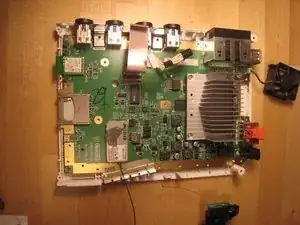

Оглядитесь вокруг.

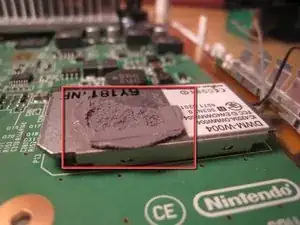

Это термопрокладка.

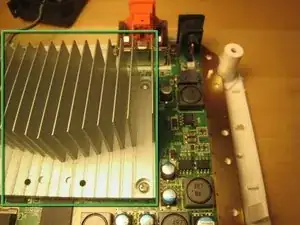

Мы решили не снимать радиатор с платы, но его, конечно, можно снять.
Шаг 20

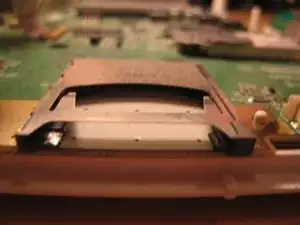

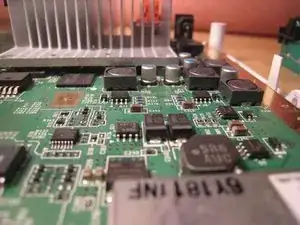

Сделайте ещё несколько отличных фотографий.
Шаг 21


И сделайте ещё пару фотографий.
Шаг 22

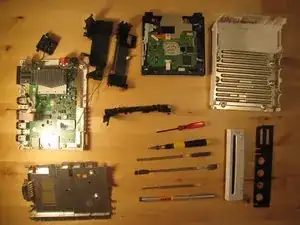

На этом мы остановились.
Форма для кексов отлично подошла для сортировки всех винтов.
Сборка Wii заняла у нас около получаса, и она работает прекрасно. Мы улучшили конструкцию Nintendo, уменьшив количество винтов на три-четыре и одно квадратное гайку, но ухудшили её одной полоской изоленты (чтобы зафиксировать батарейку BIOS).
Заключение
Разберите в соответствии с руководством того замечательного человека до шага 11. Чтобы собрать дисковод, следуйте этим инструкциям в обратном порядке. Чтобы собрать консоль Wii, следуйте указанному выше руководству в обратном порядке.
Перевод руководства с ifixit.com
