Замена предохранителя на плате привода Nintendo Wii

Используйте металлическую лопатку, чтобы удалить белые пластиковые заглушки винтов, приклеенные к нижней части корпуса рядом с передней частью Wii.

Открутите два 8,3 мм винта Tri-Point, скрытые под заглушками, которые Вы только что сняли.

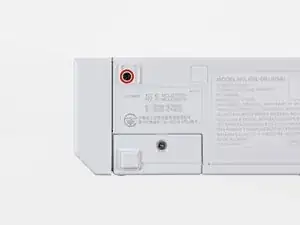

Открутите один 5,9 мм винт Phillips, расположенный под крышкой разъёма контроллера рядом с передней панелью.

Используйте металлическую лопатку, чтобы удалить резиновую ножку, приклеенную к боковой стороне Wii рядом с разъёмом привода DVD.

Открутите один 5,9 мм винт Phillips, спрятанный под ножкой, которую Вы только что сняли.

Осторожно потяните переднюю панель вперёд, отсоединяя её от передней части Wii.

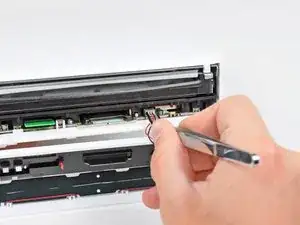

Используйте пинцет, чтобы отсоединить пластиковый разъём кабеля светодиода от материнской платы.

Удалите переднюю панель.

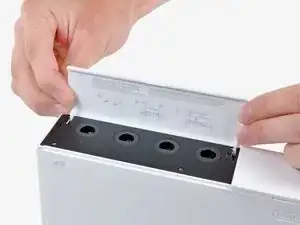

Откройте крышку разъёма контроллера до положения перпендикулярно чёрной рамке разъёмов.

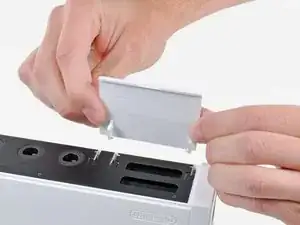

Поднимите крышку разъёма контроллера прямо вверх, чтобы отсоединить её от внешнего корпуса.

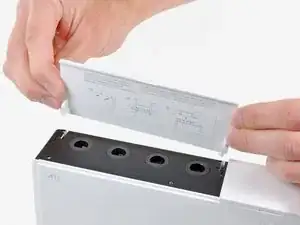

Повторите эту процедуру для крышки разъёма карты памяти.

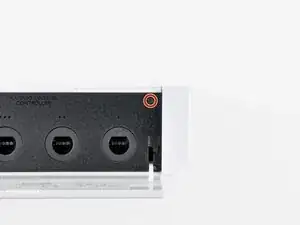

Открутите два оставшихся 4,1 мм винта Phillips вдоль верхнего края чёрной пластиковой рамки разъёмов контроллера.

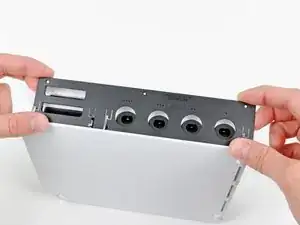

Поднимите рамку за длинный край, наиболее удалённый от разъёмов контроллера, и снимите её с Wii.

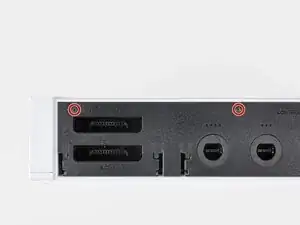

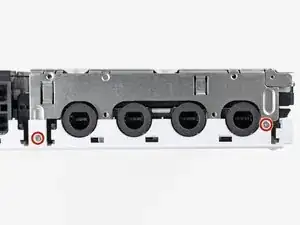

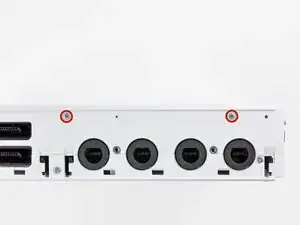

Открутите два 5 мм винта Phillips над разъёмами контроллеров.

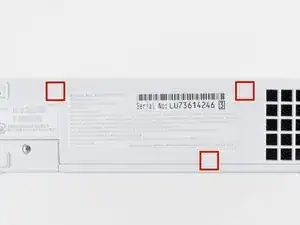

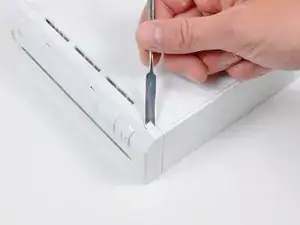

Используйте металлическую лопатку, чтобы удалить три выделенные заглушки винтов, приклеенные к боковой части Wii.

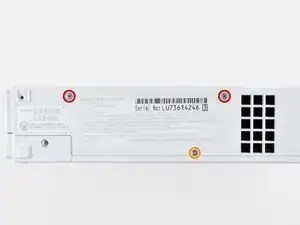

Открутите следующие винты:

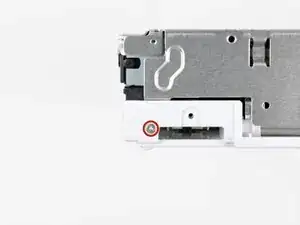

Два 5 мм винта Phillips

Один 8,2 мм винт Tri-Point

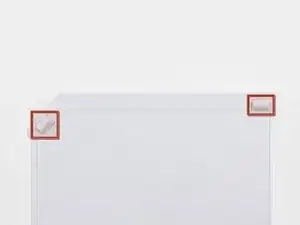

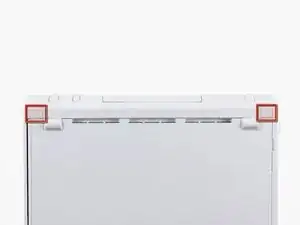

Используйте металлическую лопатку, чтобы удалить две резиновые ножки, приклеенные к нижней стороне Wii рядом с задними портами.

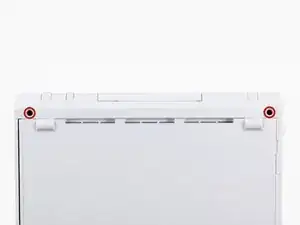

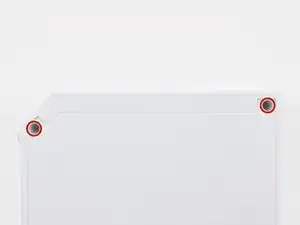

Открутите два 8,2 мм винта Tri-Point, скрытые под ножками, которые Вы только что сняли.

Можно использовать шестигранник 4 мм, чтобы продлить биту и добраться до винтов.

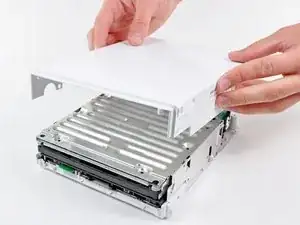

Поднимите внешний корпус прямо вверх, сняв его с основного корпуса Wii.

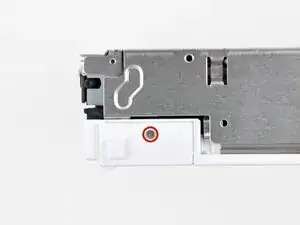

Открутите маленький винт Phillips, фиксирующий крышку батарейного отсека к нижней панели.

Этот винт закреплён на крышке батарейного отсека.

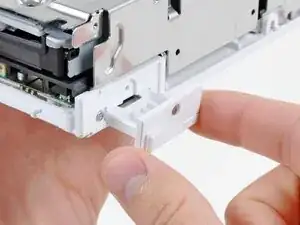

Извлеките крышку батарейного отсека из Wii.

После извлечения крышки батарейного отсека время системы будет сброшено.

Сейчас самое подходящее время заменить батарейку CR2032, если она не менялась давно.

Открутите 8,2 мм винт Tri-Point, который был скрыт под крышкой батарейного отсека.

Открутите два 8,2 мм винта Tri-Point, крепящие экран DVD-привода рядом с разъёмами контроллеров.

Будьте осторожны при снятии экрана DVD, его края острые и могут порезать

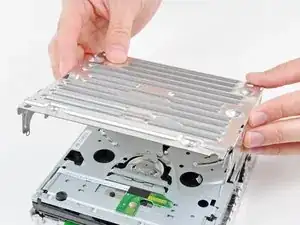

Поднимите экран DVD-привода вверх и снимите его с Wii.

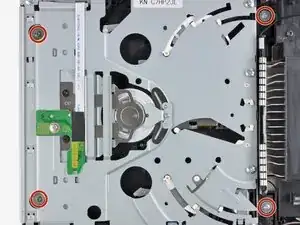

Открутите четыре 9 мм винта Phillips, крепящих DVD-привод к нижней панели.

Поднимите сторону DVD-привода, противоположную разъёмам контроллеров, настолько, чтобы можно было получить доступ к кабелям на его нижней стороне.

Осторожно вытяните силовой кабель DVD-привода из-под пластикового колпачка рядом с радиатором.

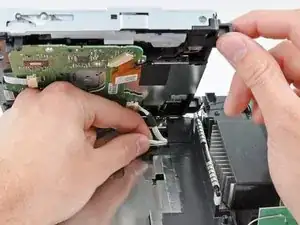

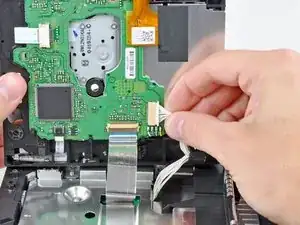

Отсоедините силовой кабель DVD-привода от разъёма на самом приводе.

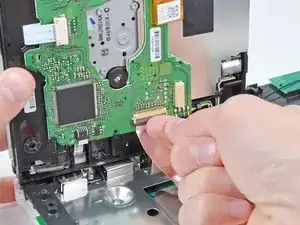

Используйте ноготь, чтобы поднять фиксирующую защёлку на разъёме ленточного кабеля DVD-привода.

Убедитесь, что Вы поднимаете защёлку, а не сам разъём.

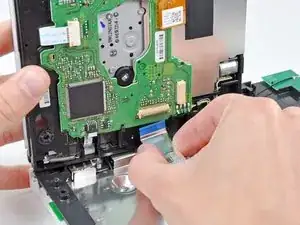

Вытяните ленточный кабель DVD-привода из разъёма.

Извлеките DVD-привод из Wii.

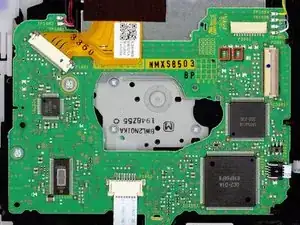

Проверьте каждый предохранитель с помощью прибора для измерения целостности цепи.

Если какой-либо предохранитель сгорел, его необходимо заменить на предохранитель 0603; если он недоступен, для проверки можно использовать резистор 0 Ом или соединительный провод.
