Замена материнской платы Nintendo Wii

Используйте металлическую лопатку, чтобы снять белые пластиковые заглушки винтов, приклеенные к нижней крышке спереди Wii.

Удалите два винта Tri-Point 8,3 мм, скрытые под заглушками, которые вы только что сняли.

Снимите один винт Phillips 5,9 мм под дверцей разъема контроллера, ближе всего к передней панели.

Используйте металлическую лопатку, чтобы снять резиновую ножку, приклеенную к боковой части Wii рядом с отверстием DVD-привода.

Снимите один винт Phillips 5,9 мм, скрытый под только что снятой ножкой.

Осторожно оттяните лицевую панель от передней части Wii.

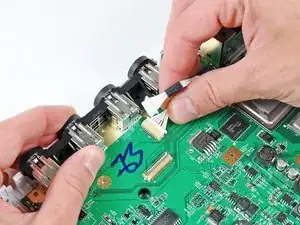

Используйте пинцет, чтобы отключить пластиковый разъем светодиодного кабеля от материнской платы.

Снимите лицевую панель.

Откройте крышку разъема контроллера до перпендикулярного положения относительно черного обрамления разъема контроллера.

Тяните крышку разъема контроллера прямо вверх, чтобы освободить её от внешнего корпуса.

Повторите эту процедуру для крышки разъема карты памяти.

Снимите два оставшихся винта Phillips 4,1 мм вдоль верхнего края черного пластмассового обрамления разъемов контроллера.

Поднимите обрамление с длинного края, наиболее удаленного от разъемов контроллера, и снимите его с Wii.

Снимите два винта Phillips 5 мм над разъемами контроллера.

Используйте металлическую лопатку, чтобы снять три отмеченные заглушки винтов, приклеенные к боковой стороне Wii.

Удалите следующие винты:

Два винта Phillips 5 мм

Один винт Tri-Point 8,2 мм

Используйте металлическую лопатку, чтобы снять две резиновые ножки, приклеенные к нижней стороне Wii рядом с задними разъемами.

Снимите два винта Tri-Point 8,2 мм, скрытые под только что снятыми ножками.

Вы можете использовать 4 мм шестигранную головку, чтобы удлинить бит и достать винты в углублениях.

Поднимите внешнюю крышку прямо вверх с корпуса Wii.

Снимите небольшой винт Phillips, фиксирующий крышку отсека батареи к нижней панели.

Этот винт связан с крышкой отсека батареи.

Вытяните крышку отсека батареи из Wii.

После снятия крышки отсека батареи время системы будет сброшено.

Это хорошее время для замены батарейки CR2032, если она давно не менялась.

Снимите винт Tri-Point 8,2 мм, который был скрыт под крышкой отсека батареи.

Снимите два винта Tri-Point 8,2 мм, фиксирующие экран DVD-привода рядом с разъемами контроллера.

Будьте осторожны при снятии экрана DVD-привода, его края острые и могут порезать вас

Поднимите экран DVD-привода вверх и снимите его с Wii.

Снимите четыре винта Phillips 9 мм, фиксирующие DVD-привод к нижней панели.

Поднимите сторону DVD-привода, противоположную разъемам контроллера, чтобы получить доступ к кабелям на его нижней стороне.

Осторожно вытащите кабель питания DVD-привода из-под пластмассового кожуха рядом с радиатором.

Оттяните кабель питания DVD-привода от его разъема на DVD-приводе.

Используйте ноготь, чтобы поднять фиксирующий язычок в разъеме ленточного кабеля DVD-привода.

Убедитесь, что вы поддеваете фиксирующий язычок, не сам разъем.

Выньте ленточный кабель DVD-привода из его разъема.

Снимите DVD-привод с Wii.

Используйте пинцет, чтобы вытащить разъем вентилятора вверх и извлечь его из гнезда на плате.

Убедитесь, что пинцет зажал разъем вентилятора, не гнездо на материнской плате.

Удалите две крестообразные отвертки Phillips с головкой 10 мм, фиксирующие вентилятор к кожуху вентилятора.

Снимите вентилятор с Wii.

Используйте наконечник лопатки или другой тонкий инструмент, чтобы аккуратно отогнуть одну из чёрных пластиковых защёлок, прикреплённых к кожуху вентилятора, от платы антенны Wi‑Fi.

Поднимите антенну Wi‑Fi и выньте её из кожуха вентилятора.

Удалите один крестообразный винт Phillips длиной 10 мм, фиксирующий вторую антенну Wi‑Fi на верхней части кожуха вентилятора.

Удалите две полоски ленты, фиксирующие кабель второй антенны Wi‑Fi к пластиковому кронштейну рядом с радиатором.

Аккуратно проденьте обе антенны мимо рамы Wii и отложите их в сторону.

Удалите три крестообразных винта Phillips длиной 10 мм, фиксирующие кожух вентилятора к Wii.

Поднимите кожух вентилятора с радиатора и снимите его с Wii.

Удалите следующие шесть винтов, фиксирующих экранирующие язычки EMI к нижней панели:

Четыре крестообразных винта Phillips 7 мм

Два крестообразных винта Phillips 11,3 мм

Снимите обе пары экранирующих язычков EMI с Wii.

Удалите следующие три винта:

Один крестообразный винт Phillips 7 мм

Два крестообразных винта Phillips 10 мм

Поднимите кронштейн и выньте его из Wii.

Удалите три крестообразных винта Phillips длиной 10 мм, фиксирующих чёрный кронштейн к нижней панели в передней части Wii.

Слегка приподнимите кронштейн и другой рукой оттяните фиксирующую защёлку от места, где антенны Wi‑Fi входят в экран материнской платы.

Снимите кронштейн с Wii.

Следите за тем, чтобы не потерять малую квадратную гайку, свободно удерживаемую чёрным пластиковым кронштейном.

Удалите оставшиеся девять крестообразных винтов Phillips 7 мм, фиксирующих крышку материнской платы к нижней панели.

Аккуратно поднимите крышку материнской платы, следя за тем, чтобы ни один кабель не зацепился.

В некоторых моделях на внутренней стороне крышки материнской платы приклеена термопрокладка для беспроводного чипа. Обязательно замените её при сборке.

Удалите четыре крестообразных винта Phillips длиной 11,3 мм, фиксирующих радиатор к нижней панели.

Поднимите радиатор с материнской платы.

Работая рядом с открытыми процессорами, старайтесь не повреждать термопрокладки, если не планируете их заменять. Они хрупкие и легко рвутся. При замене термопрокладок можно использовать теплопроводящую пасту.

Поднимите сторону платы Wi‑Fi, удалённую от радиатора, и выньте её из разъёма на материнской плате, избегая чрезмерного бокового усилия на разъём.

Снимите плату Wi‑Fi с антеннами с Wii.

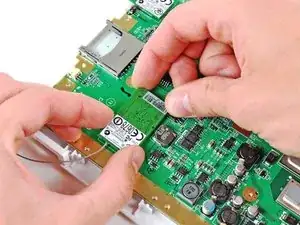

Используйте плоский конец лопатки или кончики пальцев, чтобы приподнять конец платы Bluetooth, ближайший к центру материнской платы.

Аккуратно отодвиньте передний край платы Bluetooth от экранирующей пены, приклеенной к материнской плате.

Снимите плату Bluetooth.

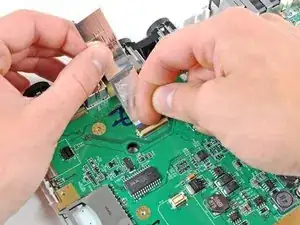

Используйте ноготь, чтобы откинуть фиксирующую защёлку плоского кабеля оптического привода DVD.

Убедитесь, что вы отгибаете фиксирующую защёлку, а не сам разъём.

Вытяните плоский кабель DVD-привода из его разъёма и снимите его с Wii.

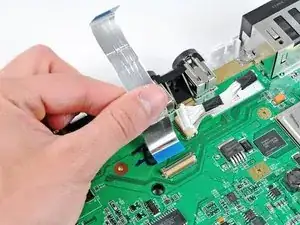

Аккуратно оттяните кабель питания DVD-привода от разъёма на материнской плате и снимите его с Wii.

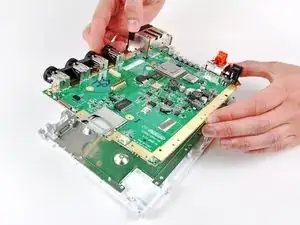

Аккуратно возьмите материнскую плату за кромки и поднимите её с нижней панели.
