Настройка мощности оптической лазерной линзы

Это устраняет проблему некорректного считывания игровых дисков.

ВАЖНО: Шаги 11–16 здесь не имеют смысла и лишь удлиняют процесс. Во избежание лишней траты времени и усилий пропустите шаги с 11 по 16 и переходите сразу от шага 10 к шагу 17

Шаг 1

Переверните GameCube так, чтобы нижняя сторона была направлена вверх.

С помощью отвертки Gamebit 4.5 мм открутите все четыре винта.

Шаг 2

При нижней стороне GameCube, обращённой вверх, и вынутых винтах аккуратно оттяните внешнюю оболочку от верхней части.

Поверните GameCube так, чтобы внутренняя часть была направлена вверх.

Шаг 3

Аккуратно надавите на защёлки, расположенные по обе стороны задней панели.

Осторожно снимите заднюю панель с GameCube.

Шаг 4

Отщёлкните порты контроллера на передней части корпуса.

К блоку всё ещё подключён ленточный кабель (выделен оранжевым). Не отсоединяйте этот кабель.

Порты контроллера — это разъёмы, куда подключаются геймпады; они имеют полукруглую форму.

Шаг 5

Этот шаг может быть не нужен в зависимости от вашей конечной цели

С помощью крестовой отвертки #2 открутите два винта на задней части порта контроллера.

Осторожно разъедините серую внешнюю оболочку порта контроллера и плату.

Шаг 6

Слева в корпусе расположен вентилятор охлаждения и его кожух.

Осторожно снимите два винта, крепящие кожух вентилятора к корпусу.

Не отсоединяйте красно-чёрный провод вентилятора от основного блока. Выделено оранжевым.

Шаг 7

Удалите четыре винта крестовой отверткой #1, удерживающие заземляющие пружины.

Осторожно снимите заземляющие пружины с основного блока.

Шаг 8

Оптический привод закреплён на металлической пластине.

С помощью крестовой отвертки #2 выкрутите двенадцать винтов по внешнему краю оптического привода.

Шаг 9

Аккуратно отделите узел оптического привода от остального корпуса GameCube.

Узел оптического привода закреплён в гнезде на материнской плате; для освобождения узла может потребоваться небольшое усилие.

Металлическая пластина и сам оптический привод останутся соединёнными.

Шаг 10

На этом этапе узел оптического привода должен быть отделён от GameCube.

Переверните узел оптического привода вверх дном.

Уберите шесть винтов крестовой отверткой #1.

Осторожно приподнимите и снимите металлическую пластину.

Будьте осторожны, чтобы не повредить коричневый ленточный кабель.

Шаг 11

Снимите синий провод, аккуратно потянув его.

Не тяните за сам провод или за разъём, прикреплённый к плате.

Отсоедините коричневый кабель. Слегка потяните чёрную защёлку от белого пластика — это ослабит натяжение коричневого кабеля, позволив ему аккуратно соскользнуть с защёлки.

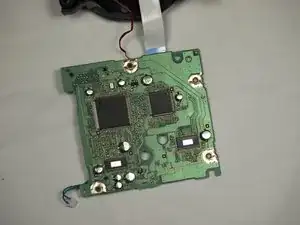

Снимите четыре винта крестовой отверткой #1, крепящие плату к узлу оптического привода.

Четвёртый винт находится за отверткой на третьей фотографии.

Шаг 12

Ослабьте маленькую защёлку, удерживающую плату.

Акkuратно снимите плату (большой зелёный квадрат), как показано на трёх фотографиях.

НИ В КОЕМ СЛУЧАЕ не разделяйте красный провод или белый ленточный кабель, соединяющие плату с металлической пластиной.

Красный провод

Белый ленточный кабель

Шаг 13

Используйте плоскую отвёртку, чтобы аккуратно отжать четыре пластиковые защёлки, удерживающие корпус привода вместе.

Осторожно используйте отвёртку в качестве рычага, чтобы отжать и освободить последнюю защёлку.

Шаг 14

Аккуратно снимите металлическую пластину с узла привода.

Будьте осторожны, чтобы не перерезать красный провод или белый ленточный кабель, по-прежнему соединяющие две половины узла привода.

Затем переверните две половины узла привода вверх дном.

Шаг 15

Используйте отвертку с плоским лезвием, чтобы освободить два зажима, расположенных на задней части узла привода.

Последний зажим снимать не нужно; верхняя половина узла привода соскользнёт с нижней половины.

Завершите снятие верхней половины узла привода с основания.

Будьте осторожны, чтобы не оторвать красный провод или всё ещё подключённый белый ленточный кабель.

Шаг 16

После отсоединения верхней половины узла привода переверните её вверх дном.

Используя крестовую отвертку Phillips #1, аккуратно выкрутите три оставшихся винта возле планок оптической сборки.

Достаньте последние три винта и снимите оптическую сборку.

Шаг 17

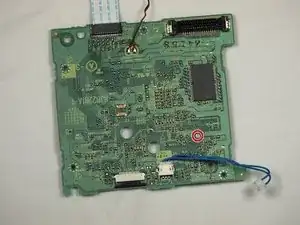

Поверните узел так, чтобы зелёная плата была обращена к вам, как показано на первой картинке.

Переверните плату так, чтобы она была ориентирована, как показано на второй картинке.

Используя крестовую отвертку Phillips #1, слегка поверните маленькую ручку против часовой стрелки — на несколько градусов, максимум на одну четверть оборота.

Инструкции по проверке работоспособности ремонта можно найти по этой ссылке.

Заключение

Для повторной сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
