Замена вентилятора Nintendo Wii

Используйте металлическую лопатку, чтобы удалить белые пластиковые крышки винтов, приклеенные к нижнему корпусу возле передней части Wii.

Удалите два скрытых под крышками винта Tri-Point длиной 8,3 мм, которые вы только что сняли.

Удалите один винт Phillips длиной 5,9 мм под дверцей порта контроллера, ближайшей к лицевой панели.

Используйте металлическую лопатку, чтобы снять резиновую ножку, приклеенную к стороне Wii возле отверстия привода DVD.

Удалите единственный винт Phillips длиной 5,9 мм, скрытый под ножкой, которую вы только что сняли.

Осторожно потяните лицевую панель от передней части Wii.

Используйте пинцет, чтобы отключить пластиковый разъем кабеля LED от материнской платы.

Снимите лицевую панель.

Откройте крышку порта контроллера до перпендикулярного положения относительно черной рамки порта контроллера.

Поднимите крышку порта контроллера прямо вверх, чтобы освободить ее от внешнего корпуса.

Повторите эту процедуру для крышки порта карты памяти.

Удалите два оставшихся винта Phillips длиной 4,1 мм вдоль верхнего края черной рамки порта контроллера.

Поднимите рамку с длинного края, который дальше всего от портов контроллера, и снимите ее с Wii.

Удалите два винта Phillips длиной 5 мм, расположенных над портами контроллера.

Используйте металлическую лопатку, чтобы удалить три выделенные крышки винтов, приклеенные к стороне Wii.

Удалите следующие винты:

Два винта Phillips длиной 5 мм

Один винт Tri-Point длиной 8,2 мм

Используйте металлическую лопатку, чтобы снять две резиновые ножки, приклеенные к нижней части Wii рядом со задними портами.

Удалите два винта Tri-Point длиной 8,2 мм, скрытые под ножками, которые вы только что сняли.

Вы можете использовать биту для шестигранного ключа диаметром 4 мм, чтобы удлинить вашу биту и добраться до винтов.

Поднимите внешний корпус прямо вверх с корпуса Wii.

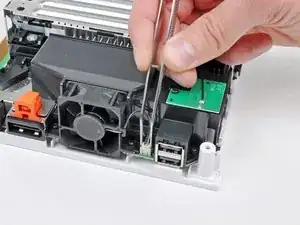

Возьмите разъем вентилятора пинцетом и поднимите его прямо вверх из гнезда на материнской плате.

Убедитесь, что ваши пинцеты зажаты на разъеме вентилятора, а не на гнезде, прикрепленном к материнской плате.

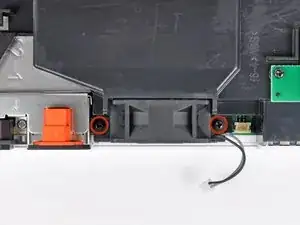

Удалите два винта Phillips длиной 10 мм, закрепляющих вентилятор на защитном кожухе вентилятора.

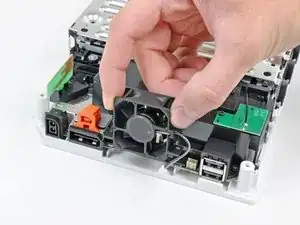

Удалите вентилятор из Wii.
