Замена материнской платы Nintendo GameCube
В этом руководстве показано, как извлечь имеющуюся материнскую плату GameCube и заменить её на новую.
Шаг 1

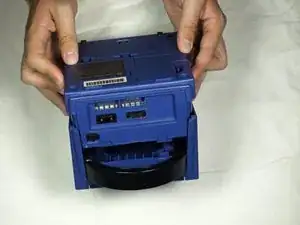

Переверните GameCube так, чтобы нижняя часть была сверху.
Используйте отвертку Gamebit 4,5 мм, чтобы выкрутить все четыре винта.
Шаг 2

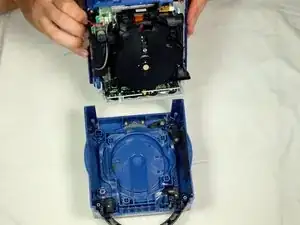

Держа нижнюю часть GameCube наверху и удалив винты, осторожно оттяните внешний корпус от верхней части.
Поверните GameCube так, чтобы внутренняя часть оказалась сверху.
Шаг 3

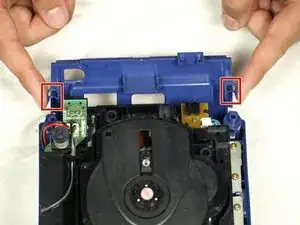

Аккуратно нажмите на защёлки по обеим сторонам задней панели.
Осторожно снимите заднюю панель с GameCube.
Шаг 4

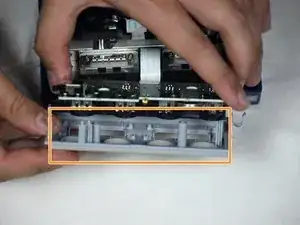

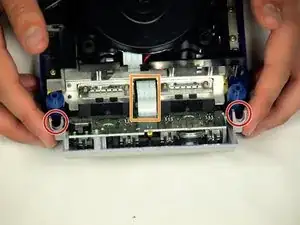

Отстегните разъёмы контроллеров на передней панели устройства.
Шлейф (обведён оранжевым) всё ещё подключён к устройству. Не отключайте этот кабель.
Разъёмы контроллеров — это места, куда подключаются контроллеры, они имеют полуокруглую форму.
Шаг 5
Этот шаг может быть не нужен в зависимости от вашей конечной цели

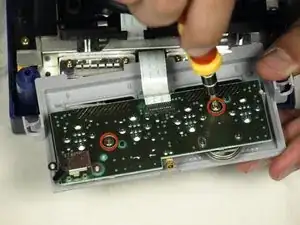

Используйте крестовую отвертку PH2, чтобы выкрутить два винта на задней части разъёма контроллера.
Осторожно разделите серый внешний корпус разъёма контроллера и плату.
Шаг 6

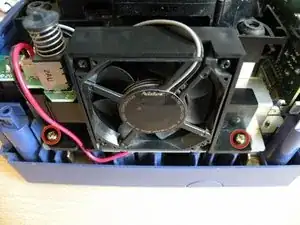

Слева в устройстве расположен вентилятор охлаждения и его кожух.
Осторожно выкрутите два винта, крепящие кожух вентилятора к корпусу.

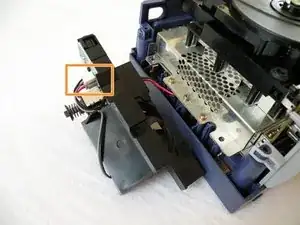

Не отсоединяйте красно-черный провод вентилятора от основной платы. Обведено оранжевым.
Шаг 7

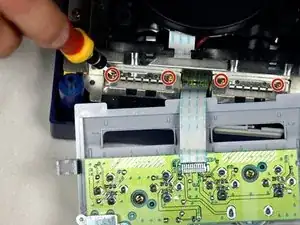

Снимите четыре винта PH1, удерживающие заземляющие пружины.
Осторожно извлеките заземляющие пружины из основного блока.
Шаг 8

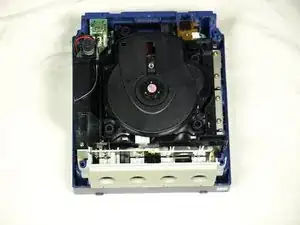

Оптический привод закреплён на металлической пластине.

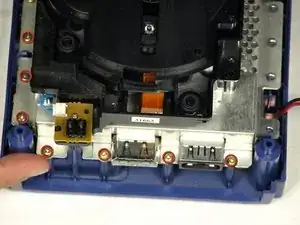

Используя крестовую отвертку PH2, выкрутите двенадцать винтов по внешнему краю оптического привода.
Шаг 9

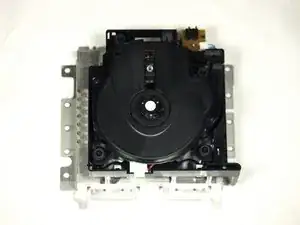

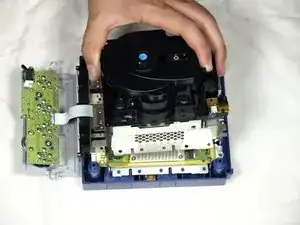

Осторожно отделите сборку оптического привода от остальной части GameCube.
Сборка оптического привода закреплена на материнской плате посредством защёлки; может потребоваться некоторое усилие, чтобы аккуратно освободить сборку.
Металлическая пластина и сам оптический привод останутся соединёнными.
Шаг 10

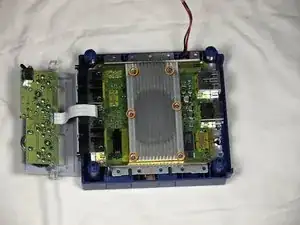

После снятия сборки оптического привода ваш GameCube должен выглядеть так.
Снимите 6 винтов (обведены оранжевым) на радиаторе, используя отвертку PH1.
Шаг 11

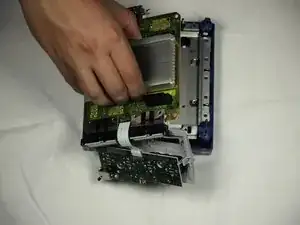

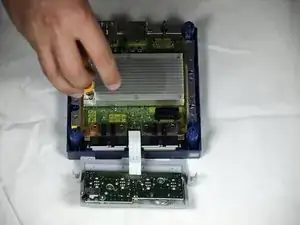

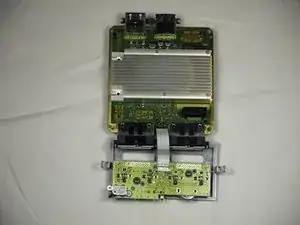

Осторожно приподнимите материнскую плату от основания (как показано на втором изображении).
Шаг 12

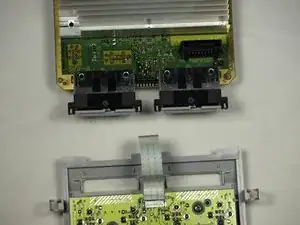

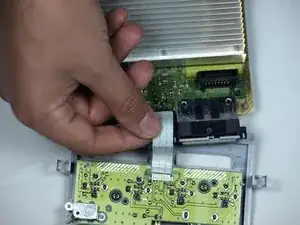

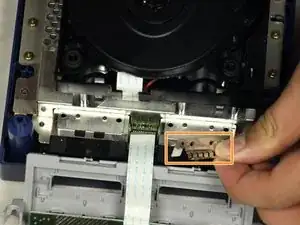

Осторожно отключите шлейф, соединяющий материнскую плату с передней панелью.
На этом этапе вы можете заменить старую материнскую плату на новую и снова пользоваться рабочим GameCube!
Заключение
Для обратной сборки следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
