Nintendo GameCube Калибровка объектива

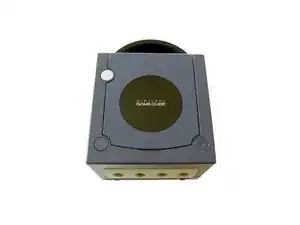

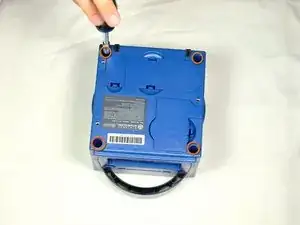

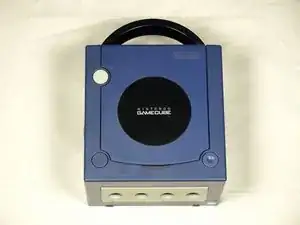

Переверните GameCube дном вверх.

Используйте отвертку «гемблит» 4.5 мм, чтобы открутить четыре винта, расположенные в каждом углу (как показано на втором изображении).

Не забудьте положить все винты в сторону, чтобы они не потерялись.

После удаления четырёх винтов переверните GameCube обратно в исходное положение.

Удерживайте нижнюю стенку, чтобы она не отделилась при перевороте.

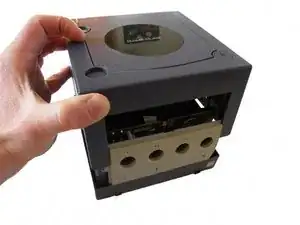

Двумя руками захватите верхнюю часть GameCube и аккуратно снимите верхнюю панель, обнажив внутренность устройства.

Отложите верхнюю панель в сторону.

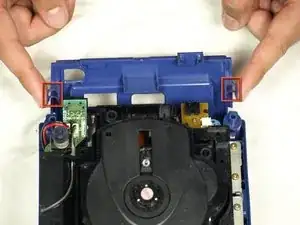

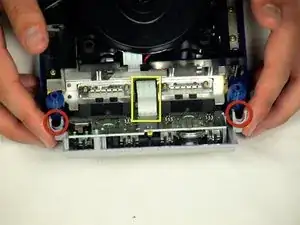

По обеим сторонам передней панели вы увидите два (2) защёлки, которые прикрепляют переднюю панель к передней части консоли. Снимите переднюю панель, нажав на две защёлки, как показано на изображении 1.

Лента, соединяющая GameCube с передней панелью, снимать не нужно — оставьте панель лежать у передней части консоли.

Снимите заднюю панель тем же приёмом, что и переднюю, как показано на изображении два.

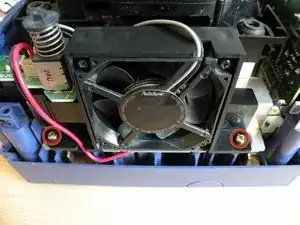

Открутите два винта крестовой отверткой #2.

Нет необходимости отсоединять провод вентилятора охлаждения от платы выключателя питания.

Немного приподнимите вентилятор; сдвиньте его наружу и отведите в сторону от остальной части GameCube.

Найдите и удалите двенадцать (12) винтов Phillips #2 по периметру металлического шасси, расположенного под оптическим приводом.

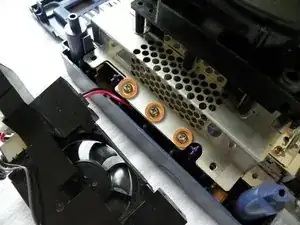

Три (3) из двенадцати винтов находятся под кожухом вентилятора охлаждения.

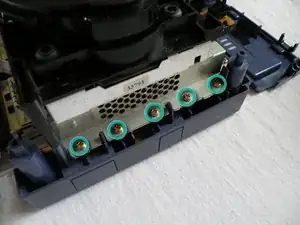

Пять (5) из двенадцати винтов расположены справа от блока оптического привода. Смотрите изображение 2.

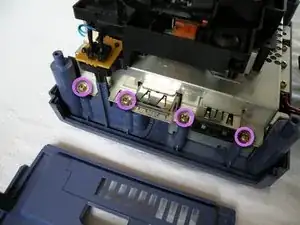

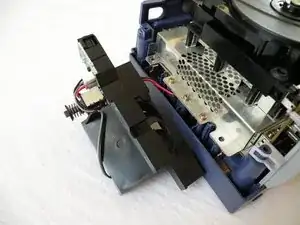

Четыре (4) из двенадцати винтов находятся в задней части блока, показано на изображении 3.

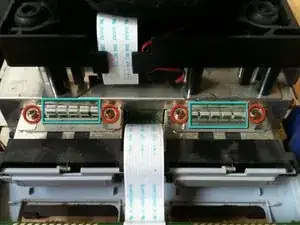

Снимите четыре винта Phillips #1, удерживающие заземляющие пружины для карт памяти, расположенные в передней части консоли.

Снимите заземляющие пружины и отложите их в сторону.

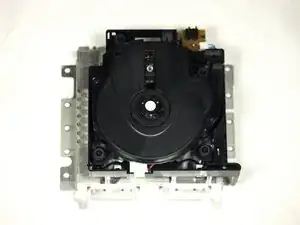

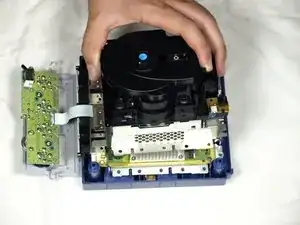

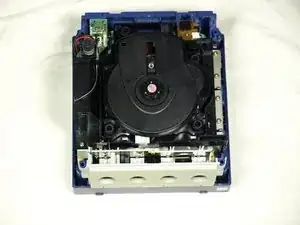

Аккуратно извлеките блок оптического привода.

Блок оптического привода подключён к основной плате через разъём, расположенный в передней правой части блока, поэтому при извлечении потребуется некоторое усилие.

Аккуратно отложите остальную часть корпуса GameCube в сторону и сосредоточьтесь на оптическом приводе. Смотрите изображение 3.

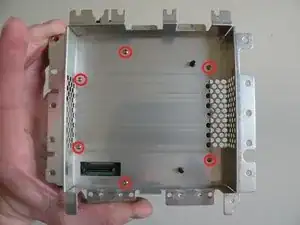

Под уже отсоединённым блоком оптического привода находятся шесть (6) винтов Phillips #1, крепящих металлическое шасси к блоку оптического привода.

Снимите все шесть винтов и отложите металлическое шасси в сторону.

Для следующего шага рекомендуется положить старый диск GameCube на оптический привод, чтобы защитить линзу от царапин.

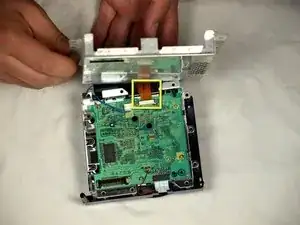

Осторожно: не повредите коричневую ленту снизу при выполнении этой операции. Смотрите изображение 2 для ориентира.

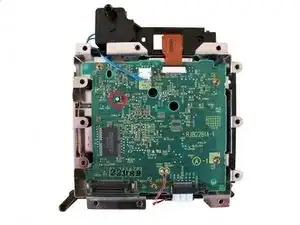

Потенциометр расположен, как показано на изображении. Это очень маленький винт с крестообразным шлицем, установленный сверху маленького чёрного корпуса.

Теперь нужно отрегулировать потенциометр, чтобы усилить лазер оптической линзы.

Используя очень маленькую плоскую прецизионную отвертку, поверните потенциометр не более чем на 3 градуса против часовой стрелки.

Чрезмерное вращение потенциометра может привести к тому, что лазер станет слишком сильным и фактически прожжёт диски!

Поворот потенциометра по часовой стрелке ослабит лазер и приведёт к увеличению числа сообщений DRE.

Чтобы проверить калибровку линзы, соберите консоль до состояния установки заземляющих пружин рядом с разъёмами карт памяти.

Заземляющие пружины для карт памяти ДОЛЖНЫ быть установлены перед повторным включением консоли.

Если требуются дополнительные регулировки, поворачивайте потенциометр не более чем на 1–2 градуса за одну корректировку. Со временем вы заметите уменьшение количества сообщений DRE.

Когда сообщений DRE больше не будет, поверните потенциометр ещё на 1 градус для «защиты на будущее» от появления DRE.

Как указано в названии руководства, эта процедура может не исправить проблемы DRE, если причина кроется в другой части системы. Однако она решает примерно 98% сообщений DRE.
