Замена платы Bluetooth в Nintendo Wii

Используйте металлическую лопатку, чтобы удалить белые пластиковые заглушки винтов, приклеенные к нижней крышке у передней части Wii.

Удалите два трёхлопастных винта 8,3 мм, скрытых под заглушками, которые Вы только что сняли.

Удалите одиночный крестовый винт 5,9 мм под дверцей порта контроллера, ближайшей к лицевой панели.

Используйте металлическую лопатку, чтобы снять резиновую ножку, приклеенную к боковой части Wii рядом с отверстием дисковода.

Удалите одиночный крестовый винт 5,9 мм, скрытый под снятой Вами ножкой.

Осторожно оттяните лицевую панель от передней части Wii.

Используйте пинцет, чтобы отключить пластиковый разъём светодиодного кабеля от материнской платы.

Снимите лицевую панель.

Откройте крышку порта контроллера до положения, перпендикулярного чёрной рамке порта контроллера.

Потяните крышку порта контроллера прямо вверх, чтобы освободить её от внешнего корпуса.

Повторите эту процедуру для крышки слота карты памяти.

Удалите два оставшихся крестовых винта 4,1 мм вдоль верхнего края чёрной пластиковой рамки порта контроллера.

Поднимите рамку с длинного края, находящегося дальше от портов контроллера, и снимите её с Wii.

Удалите два крестовых винта 5 мм над портами контроллера.

Используйте металлическую лопатку, чтобы снять три выделенные заглушки винтов, приклеенные к боковой части Wii.

Удалите следующие винты:

Два крестовых винта 5 мм

Один трёхлопастный винт 8,2 мм

Используйте металлическую лопатку, чтобы снять две резиновые ножки, приклеенные к нижней поверхности Wii рядом с задними портами.

Удалите два трёхлопастных винта 8,2 мм, скрытых под ножками, которые Вы только что сняли.

Вы можете использовать торцовую головку 4 мм, чтобы удлинить бит и достать винты в углублениях.

Поднимите внешнюю крышку прямо вверх с корпуса Wii.

Удалите маленький крестовый винт, который фиксирует дверцу отсека батарейки к нижней панели.

Этот винт зафиксирован в дверце отсека батарейки.

Вытяните дверцу отсека батарейки из Wii.

Время системы будет сброшено после удаления дверцы отсека батарейки.

Это хорошее время для замены батарейки CR2032, если она давно не менялась.

Удалите трёхлопастный винт 8,2 мм, скрытый под дверцей отсека батарейки.

Удалите два трёхлопастных винта 8,2 мм, крепящих экран привода DVD рядом с портами контроллера.

Будьте осторожны при снятии экрана привода DVD, края острые и могут порезать Вас

Поднимите экран привода DVD вверх и снимите его с Wii.

Удалите четыре крестовых винта 9 мм, крепящих привод DVD к нижней панели.

Поднимите сторону привода DVD, противоположную портам контроллера, чтобы получить доступ к кабелям на его нижней стороне.

Осторожно вытяните кабель питания привода DVD из-под пластиковой заглушки рядом с радиатором.

Оттяните кабель питания привода DVD от его разъёма на приводе DVD.

Подденьте ногтем фиксирующий язычок на разъёме ленточного кабеля привода DVD, чтобы откинуть его вверх.

Убедитесь, что Вы поддеваете фиксирующий язычок, а не сам разъём.

Выньте ленточный кабель привода DVD из разъёма.

Снимите привод DVD с Wii.

Используйте пинцет, чтобы приподнять разъём вентилятора вверх и вынуть его из гнезда на плате логики.

Убедитесь, что пинцет держит разъём вентилятора, а не гнездо на материнской плате.

Удалите два винта Philips 10 мм, крепящих вентилятор к кожуху вентилятора.

Снимите вентилятор с Wii.

Используйте кончик лопатки или другого острого инструмента, чтобы осторожно отжать одну из черных пластиковых фиксирующих защипок, прикрепленных к кожуху вентилятора, от платы Wi‑Fi антенны.

Поднимите Wi‑Fi антенну из кожуха вентилятора.

Удалите один винт Philips 10 мм, крепящий вторую Wi‑Fi антенну к верхней части кожуха вентилятора.

Снимите две полоски ленты, фиксирующие кабель второй Wi‑Fi антенны к пластиковому кронштейну рядом с радиатором.

Осторожно проведите обе антенны в обход рамы Wii и отложите их в сторону.

Удалите три винта Philips 10 мм, крепящие кожух вентилятора к Wii.

Поднимите кожух вентилятора с радиатора и снимите его с Wii.

Удалите следующие шесть винтов, фиксирующих EMI-пластины к нижней панели:

Четыре винта Philips 7 мм

Два винта Philips 11,3 мм

Снимите оба набора EMI-пластин с Wii.

Удалите следующие три винта:

Один винт Philips 7 мм

Два винта Philips 10 мм

Поднимите кронштейн из Wii.

Удалите три винта Philips 10 мм, крепящие черный кронштейн к нижней панели возле передней части Wii.

Небольшо приподнимите кронштейн и другой рукой отведите фиксирующий зажим от места, где антенны Wi‑Fi проходят в экран материнской платы.

Снимите кронштейн с Wii.

Следите за тем, чтобы не потерять маленькую квадратную гайку, слабо удерживаемую черным пластиковым кронштейном.

Удалите оставшиеся девять винтов Philips 7 мм, крепящих крышку материнской платы к нижней панели.

Осторожно поднимите крышку материнской платы, следя за тем, чтобы кабели не застряли.

В некоторых моделях на внутренней стороне крышки материнской платы приклеена термопрокладка для беспроводного чипа. Обязательно замените её при сборке.

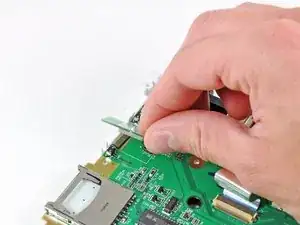

Используйте плоский конец лопатки или кончики пальцев, чтобы приподнять конец платы Bluetooth, ближайший к центру материнской платы.

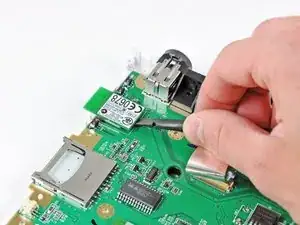

Осторожно отлейте передний край платы Bluetooth от EMI‑пены, прикрепленной к материнской плате.

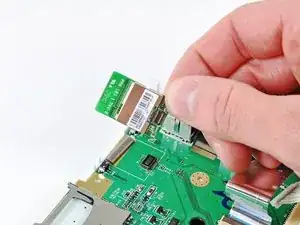

Снимите плату Bluetooth.
