Переключатель региональной модификации Nintendo GameCube

Переверните GameCube так, чтобы нижняя сторона была обращена вверх.

Используйте отвертку Gamebit 4.5 мм, чтобы выкрутить все четыре винта.

С нижней стороной GameCube, обращённой вверх, и с удалёнными винтами аккуратно оттяните внешнюю оболочку от верхней части корпуса.

Поверните GameCube так, чтобы внутренняя часть была обращена вверх.

Осторожно нажмите на защёлки, расположенные по обеим сторонам задней панели.

Аккуратно снимите заднюю панель с GameCube.

Отстегните порты контроллера на передней части устройства.

Шлейф (обведён оранжевым) всё ещё подключён к устройству. Не отсоединяйте этот кабель.

Порты контроллера — это места, куда подключаются контроллеры к игровой консоли; они имеют полуокружную форму.

Этот шаг может быть необязателен в зависимости от вашей конечной цели

Используйте крестовую отвертку Phillips #2, чтобы выкрутить два винта на задней части порта управления.

Аккуратно разделите серый внешний корпус порта управления и печатную плату.

Слева в корпусе находится вентилятор охлаждения и его кожух.

Осторожно снимите два винта, крепящие кожух вентилятора к корпусу.

Не отсоединяйте красный и чёрный провода вентилятора от основной платы. Обведено оранжевым.

Снимите четыре винта Phillips #1, удерживающие заземляющие пружины.

Аккуратно выньте заземляющие пружины из корпуса.

Оптический привод закреплён на металлической пластине.

Используя крестовую отвертку Phillips #2, выкрутите двенадцать винтов по внешнему краю оптического привода.

Аккуратно отделите сборку оптического привода от остальной части GameCube.

Сборка оптического привода зафиксирована на материнской плате в паз; для освобождения может потребоваться небольшое усилие.

Металлическая пластина и сам оптический привод останутся соединёнными между собой.

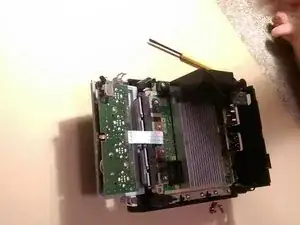

После снятия сборки оптического привода ваш GameCube должен выглядеть так.

Снимите 6 винтов (обведённых оранжевым) на радиаторе с помощью крестовой отвертки #1.

Осторожно поднимите материнскую плату от основания (как показано на второй фотографии).

Аккуратно отсоедините шлейф, соединяющий материнскую плату с передней панелью.

На этом этапе вы можете заменить старую материнскую плату на новую и снова воспользоваться работоспособной консолью GameCube!

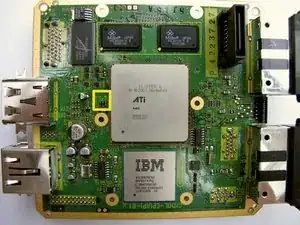

Найдите площадки R5 и R6.

Они расположены справа от того места, где был задний средний винт радиатора. Если вы работаете с американской системой (как у меня), площадки R5 будут пустыми. В японской консоли будет пустой R6.

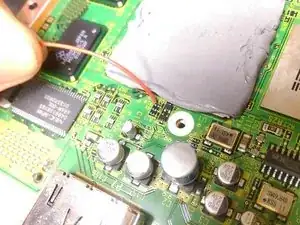

Припаяйте провода по обе стороны от пустой площадки (R5 для американских консолей, R6 для японских).

Продукция США использует формат NTSC-U, а японская — NTSC-J. Европейские модели — PAL — в этом руководстве не рассматриваются.

Убедитесь, что провода не припаяны друг к другу. В противном случае это станет постоянным изменением.

При установке радиатора я использовал немного изоленты, чтобы избежать короткого замыкания контактов R5.

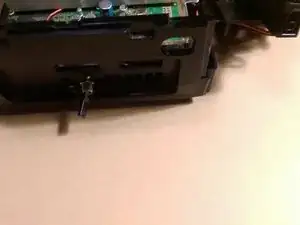

Вставьте переключатель. В этом примере был вырезан слот в вентиляционной панели для установки более крупного переключателя. Убедитесь, что переключатель прочно закреплён и его положение позволит ему уместиться в корпусе.

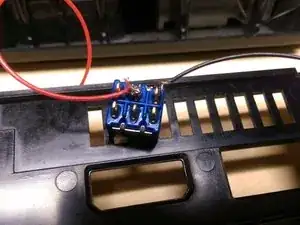

Припаяйте два провода от площадок R к вашему переключателю. Подсоедините один к одному среднему контакту, а другой — к контакту выше или ниже второго среднего.

Используйте переключатель типа двухполюсного двухпозиционного, если хотите добавить индикаторную лампу.

Соберите устройство обратно. Проложите новые провода так, чтобы они не были защемлены при сборке и чтобы их нельзя было вытащить.

Убедитесь, что вы точно повторяете направления сборки в обратном порядке, иначе придётся повторять шаги заново.
