Замена нижней панели Nintendo Wii

Используйте металлическую лопатку, чтобы снять белые пластиковые заглушки винтов, приклеенные к нижнему корпусу ближе к передней части Wii.

Удалите два 8.3 мм винта Tri-Point, скрытые под заглушками, которые вы только что сняли.

Удалите один 5.9 мм винт Phillips под дверцей порта контроллера, ближайшей к передней панели.

Используйте металлическую лопатку, чтобы отодрать резиновую ножку, приклеенную к боковой части Wii рядом с отверстием DVD-привода.

Удалите один 5.9 мм винт Phillips, скрытый под снятой вами ножкой.

Осторожно оттяните переднюю панель от передней части Wii.

Используйте пинцет, чтобы отключить пластмассовый разъем кабеля светодиода от материнской платы.

Снимите переднюю панель.

Откройте крышку порта контроллера до перпендикулярного положения относительно черной рамки порта контроллера.

Потяните крышку порта контроллера строго вверх, чтобы отсоединить её от внешнего корпуса.

Повторите эту процедуру для крышки порта карты памяти.

Удалите два оставшихся 4.1 мм винта Phillips вдоль верхнего края черной пластиковой рамки порта контроллера.

Поднимите рамку с длинного края, наиболее удаленного от портов контроллера, и снимите её с Wii.

Удалите два 5 мм винта Phillips над портами контроллера.

Используйте металлическую лопатку, чтобы снять три отмеченные заглушки винтов, приклеенные к боковой части Wii.

Удалите следующие винты:

Два 5 мм винта Phillips

Один 8.2 мм винт Tri-Point

Используйте металлическую лопатку, чтобы снять две резиновые ножки, приклеенные к нижней стороне Wii рядом с задними портами.

Удалите два 8.2 мм винта Tri-Point, скрытые под снятыми ножками.

Вы можете использовать 4 мм торцевую насадку в виде гайки, чтобы удлинить бит и достать винты в углублениях.

Поднимите внешний корпус строго вверх с корпуса Wii.

Удалите маленький винт Phillips, который крепит крышку батарейного отсека к нижней панели.

Этот винт удерживается в крышке батарейного отсека.

Выньте крышку батарейного отсека из Wii.

Время системы будет сброшено после снятия крышки батарейного отсека.

Это хорошее время, чтобы заменить батарею CR2032, если она не менялась недавно.

Удалите 8.2 мм винт Tri-Point, который был скрыт под крышкой батарейного отсека.

Удалите два 8.2 мм винта Tri-Point, которые крепят экран DVD-привода рядом с портами контроллера.

Будьте осторожны при снятии экрана DVD-привода — кромки острые и могут порезать вас

Поднимите экран DVD-привода вверх и снимите его с Wii.

Удалите четыре 9 мм винта Phillips, которыми DVD-привод крепится к нижней панели.

Поднимите сторону DVD-привода, противоположную портам контроллера, чтобы получить доступ к кабелям на его нижней поверхности.

Осторожно вытащите кабель питания DVD-привода из-под пластикового кожуха рядом с радиатором.

Оттяните кабель питания DVD-привода от его разъема на приводе.

Используйте ноготь, чтобы приподнять фиксирующий язычок в разъеме ленточного кабеля DVD-привода.

Убедитесь, что вы поддеваете фиксирующий язычок, а не сам разъем.

Вытащите ленточный кабель DVD-привода из его разъема.

Снимите DVD-привод с Wii.

Используйте пинцет, чтобы поднять разъем вентилятора и вынуть его из гнезда на плате.

Убедитесь, что пинцет зажат на разъеме вентилятора, а не на гнезде на материнской плате.

Удалите два винта Phillips 10 мм, крепящие вентилятор к кожуху вентилятора.

Снимите вентилятор с Wii.

С помощью заострённого наконечника лопатки или другого тонкого инструмента осторожно отожмите одну из чёрных пластиковых удерживающих планок, прикреплённых к кожуху вентилятора, от платы антенны Wi‑Fi.

Поднимите антенну Wi‑Fi и извлеките её из кожуха вентилятора.

Удалите один винт Phillips 10 мм, крепящий вторую антенну Wi‑Fi к верхней части кожуха вентилятора.

Снимите две полоски ленты, фиксирующие кабель второй антенны Wi‑Fi на пластиковом кронштейне рядом с радиатором.

Осторожно проведите обе антенны вдоль рамы Wii и отложите их в сторону.

Удалите три винта Phillips 10 мм, крепящие кожух вентилятора к Wii.

Поднимите кожух вентилятора с радиатора и снимите его с Wii.

Удалите следующие шесть винтов, крепящие металлические прижимные пластины экранирования (EMI) к нижней панели:

Четыре винта Phillips 7 мм

Два винта Phillips 11,3 мм

Снимите обе группы прижимных пластин экранирования с Wii.

Удалите следующие три винта:

Один винт Phillips 7 мм

Два винта Phillips 10 мм

Поднимите кронштейн и извлеките его из Wii.

Удалите три винта Phillips 10 мм, крепящие чёрный кронштейн к нижней панели рядом с передней частью Wii.

Слегка приподнимите кронштейн и другой рукой отведите фиксирующую клипсу от места ввода антенн Wi‑Fi в защитный экран материнской платы.

Снимите кронштейн с Wii.

Обязательно не потеряйте маленькую квадратную гайку, свободно удерживаемую чёрным пластиковым кронштейном.

Удалите оставшиеся девять винтов Phillips 7 мм, крепящие крышку материнской платы к нижней панели.

Осторожно поднимите крышку материнской платы, следя за тем, чтобы ни один кабель не застрял.

На некоторых моделях на внутренней стороне крышки материнской платы приклеена теплопроводящая прокладка для беспроводного чипа. Обязательно замените её при сборке.

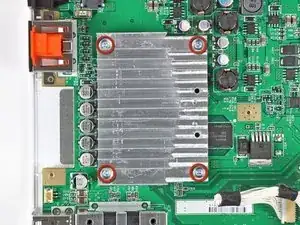

Удалите четыре винта Phillips 11,3 мм, крепящие радиатор к нижней панели.

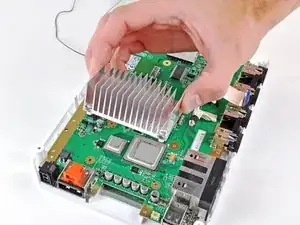

Поднимите радиатор с материнской платы.

Работая рядом с открытыми процессорами, не трогайте теплопроводящие прокладки, если вы не собираетесь их заменять. Они хрупкие и могут легко порваться. Если вы планируете заменить прокладки, можно использовать термопасту.

Поднимите узел материнской платы с нижней панели, следя за тем, чтобы ни один кабель не застрял.

Нижняя панель остаётся.

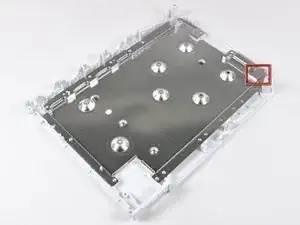

Не забудьте сохранить маленький кусочек поролона, выделенный красным цветом.
