Замена привода оптического диска Nintendo GameCube

Переверните консоль GameCube так, чтобы нижняя сторона оказалась сверху.

Используйте отвёртку под биту Gamebit 4,5 мм, чтобы вывернуть все четыре винта.

После выкручивания винтов аккуратно снимите внешний корпус устройства с верхней половины.

Переместите консоль так, чтобы внутренняя часть оказалась сверху.

Осторожно надавите на защёлки, расположенные по бокам задней панели.

Аккуратно снимите заднюю панель с GameCube.

Отсоедините разъёмы контроллеров спереди устройства.

Ленточный кабель (обведён оранжевым) всё ещё прикреплён к устройству. Не отключайте этот кабель.

Разъёмы контроллеров — это места подключения контроллеров к игровой консоли, имеющие полукруглую форму.

Этот шаг может быть необязательным в зависимости от поставленной цели

Используйте крестовую отвёртку №2, чтобы вывернуть два винта на задней стороне разъёма контроллера.

Аккуратно отделите серую внешнюю оболочку разъёма контроллера от платы.

На левой стороне устройства расположен вентилятор охлаждения и его корпус.

Осторожно выверните два винта, соединяющих корпус вентилятора с устройством.

Не отсоединяйте красный и чёрный провод вентилятора охлаждения от основного блока. Обозначено оранжевой рамкой.

Снимите четыре крестовых винта №1, фиксирующих пружины заземления.

Осторожно снимите пружины заземления с основного блока.

Оптический привод зафиксирован на металлической пластине.

Используйте крестовую отвёртку №2 и выверните двенадцать винтов, расположенных по внешнему краю оптического привода.

Осторожно отделите сборку оптического привода от остальной части консоли GameCube.

Сборка оптического привода закреплена на материнской плате шлицем; может потребоваться приложить небольшое усилие, чтобы аккуратно извлечь её.

Металлическая пластина и сам оптический привод останутся прикреплёнными друг к другу.

На данном этапе сборка оптического привода должна быть отделена от консоли GameCube.

Переверните сборку оптического привода вверх ногами.

Выкручивайте шесть винтов крестовой отвёрткой №1.

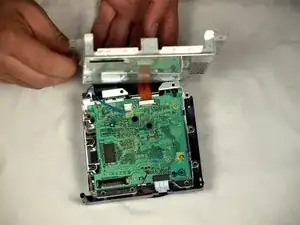

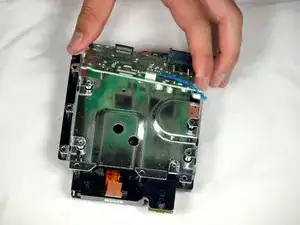

Аккуратно поднимите и снимите металлическую пластину.

Следите, чтобы не повредить коричневый ленточный кабель.

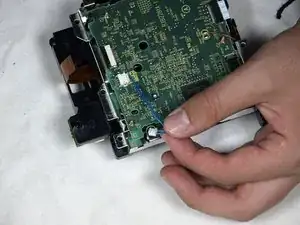

Снимите синий провод, аккуратно потянув за него.

Не тяните за сам провод или разъём, прикреплённый к плате.

Отключите коричневый кабель, потянув чёрную перемычку от белого пластика. Это ослабит натяжение коричневого кабеля, что позволит аккуратно выдвинуть его из захвата.

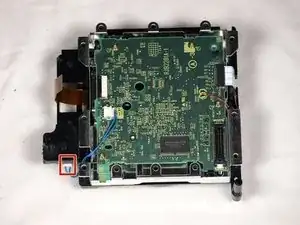

Снимите четыре крестовых винта №1, соединяющих плату со сборкой оптического привода.

Четвёртый винт находится за отвёрткой на третьем изображении.

Отожмите маленькую защёлку, удерживающую плату.

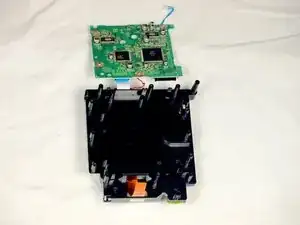

Осторожно извлеките плату (большой зелёный квадрат), как показано на изображениях.

НЕ РАЗЪЕДИНЯЙТЕ красный провод или белый ленточный кабель, соединяющий плату с металлической пластиной.

Красный провод

Белый ленточный кабель

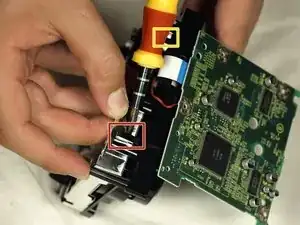

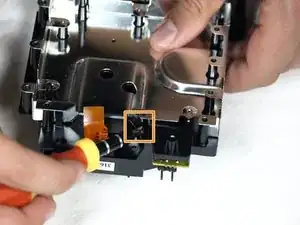

Используйте плоскую отвёртку для аккуратного освобождения четырёх пластиковых защёлок, удерживающих сборку привода.

Осторожно используйте отвёртку как рычаг, чтобы открутить и освободить последнюю защёлку.

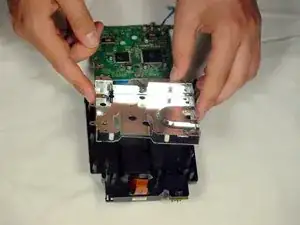

Осторожно поднимите металлическую пластину с блока привода.

Следите за тем, чтобы не повредить красный провод или белый ленточный кабель, которые всё ещё соединяют две половины блока привода.

Затем переверните две половины блока привода вверх дном.

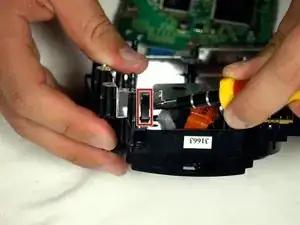

Используйте плоскую отвёртку, чтобы отстегнуть два фиксатора, расположенных на задней половине блока привода.

Последний фиксатор отстёгивать не нужно; верхняя половина блока привода просто снимется с нижней.

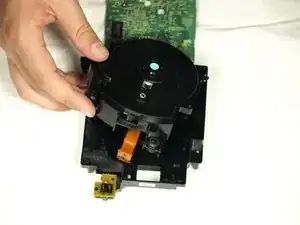

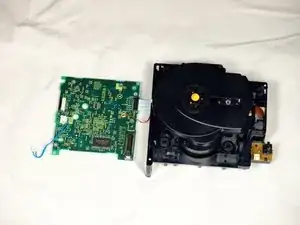

Завершите снятие верхней половины блока привода с основания.

Следите за тем, чтобы не отсоединить красный провод или белый ленточный кабель.

После того как верхняя половина блока привода будет снята, переверните её вверх дном.

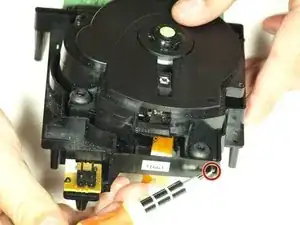

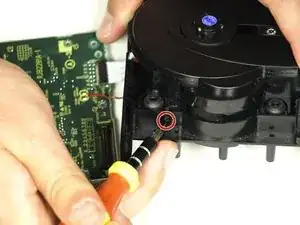

Используя крестовую отвёртку №1, аккуратно выверните три последние винта около направляющих узла линз.

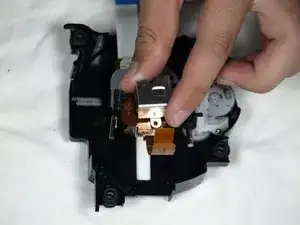

Извлеките последние три винта и снимите узел линз.
