Замена оптической лазерной линзы Nintendo GameCube
Если ваш Nintendo GameCube перестал работать, то есть больше не читается диски, используйте это руководство для замены оптической лазерной линзы Nintendo GameCube.
Перед началом убедитесь, что GameCube полностью выключен и отключён от любого внешнего источника питания.
Шаг 1


Переверните GameCube так, чтобы нижняя сторона была наверху.
Используйте отвертку Gamebit 4.5 мм, чтобы выкрутить все четыре винта.
Шаг 2


Удерживая нижнюю часть GameCube наверху и сняв винты, осторожно отделите наружную оболочку корпуса от верхней половины.
Поверните GameCube так, чтобы внутренняя часть была направлена вверх.
Шаг 3

Осторожно надавите на защёлки, расположенные по обеим сторонам задней панели.
Аккуратно снимите заднюю панель с GameCube.
Шаг 4

Отстегните порты контроллеров на передней части устройства.
К ленте (выделено оранжевым) всё ещё прикреплён шлейф. Не отсоединяйте этот кабель.
Порты контроллеров — это места, куда подключаются контроллеры, они имеют полукруглую форму.
Шаг 5

Этот шаг может быть не нужен в зависимости от вашей конечной цели
Используйте крестовую отвертку PH2, чтобы выкрутить два винта на задней стороне порта контроллера.
Аккуратно отделите серый внешний корпус порта контроллера от платы.
Шаг 6

Слева в устройстве находится вентилятор и его кожух.
Аккуратно снимите два винта, которыми кожух вентилятора крепится к устройству.
Не отсоединяйте красный и чёрный провод вентилятора от основной платы. Выделено оранжевым.
Шаг 7

Снимите четыре винта PH1, удерживающие контактные пружины заземления.
Аккуратно извлеките пружины заземления из основного блока.
Шаг 8

Оптический привод закреплён на металлической пластине.
Используя крестовую отвертку PH2, выкрутите двенадцать винтов, расположенных по внешнему краю оптического привода.
Шаг 9


Осторожно отделите сборку оптического привода от остальной части GameCube.
Сборка оптического привода закреплена на материнской плате с помощью защёлки; может потребоваться небольшая сила, чтобы аккуратно освободить сборку.
Металлическая пластина и сам оптический привод останутся прикреплёнными друг к другу.
Шаг 10


На этом этапе сборка оптического привода должна быть отделена от GameCube.
Переверните сборку оптического привода вверх ногами.
Выкрутите шесть винтов крестовой отверткой PH1.
Аккуратно поднимите и снимите металлическую пластину.
Будьте осторожны, чтобы не повредить коричневый шлейф.
Шаг 11


Снимите синий провод, аккуратно потянув за него.
Не тяните за сам провод или за разъём, прикреплённый к плате.
Отключите коричневый шлейф. Для этого аккуратно отведите чёрную защёлку от белого пластика. Это ослабит натяжение коричневого шлейфа и позволит ему аккуратно сдвинуться из защёлки.
Выкрутите четыре винта PH1, соединяющие плату с корпусом оптического привода.
Четвёртый винт находится за отверткой на третьей фотографии.
Шаг 12


Освободите маленькую защёлку, удерживающую плату.
Аккуратно снимите плату (большой зелёный квадрат), как показано на трёх фотографиях.
НЕ РАЗЪЕДИНЯЙТЕ красный провод или белый ленточный кабель, соединяющий плату с металлической пластиной.
Красный провод
Белый ленточный кабель
Шаг 13


Используйте плоскую отвёртку, чтобы аккуратно освободить четыре пластиковые защёлки, удерживающие сборку привода вместе.
Осторожно используйте отвёртку как рычаг, чтобы повернуть и освободить последнюю защёлку.
Шаг 14


Осторожно поднимите металлическую пластину с корпуса привода.
Будьте осторожны, чтобы не перерезать красный провод или белый ленточный кабель, всё ещё соединяющие две половины корпуса привода.
Затем переверните две половины корпуса привода вверх ногами.
Шаг 15


Используйте отвертку с плоским лезвием, чтобы освободить два зажима, расположенные на задней части узла привода.
Последний зажим отпускать не нужно; верхняя половина узла привода сдвинется от нижней половины.
Закончите снятие верхней половины узла привода с основания.
Будьте осторожны, чтобы не оторвать красный провод или белую гибкую ленту, которые всё ещё подключены.
Шаг 16

После отстёгивания верхней половины узла привода переверните её вверх дном.
Используя крестообразную отвертку Phillips №1, аккуратно выкрутите три оставшихся винта рядом со направляющими блока линз.
Извлеките последние три винта и снимите блок линз.
Шаг 17

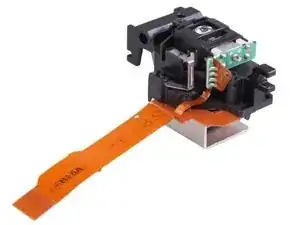

После аккуратного отделения лазерной линзы от оптического узла вставьте новую линзу в оптический узел и выполните сборку в обратном порядке, следуя этим шагам.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
