Замена линзы DVD-привода Nintendo Wii

Используйте металлическую лопатку, чтобы удалить белые пластиковые крышки винтов, приклеенные к нижней части корпуса рядом с передней частью Wii.

Удалите два скрытых под крышками винта Tri-Point размером 8,3 мм, которые вы только что извлекли.

Удалите один винт Phillips размером 5,9 мм под дверцей порта контроллера, ближайшей к лицевой панели.

Используйте металлическую лопатку, чтобы удалить резиновую ножку, приклеенную к боковой стороне Wii рядом с отверстием DVD-привода.

Удалите один винт Phillips размером 5,9 мм, скрытый под ножкой, которую вы только что убрали.

Осторожно оторвите лицевую панель от передней части Wii.

Используйте пинцет, чтобы отсоединить пластиковый разъем LED-кабеля от материнской платы.

Снимите лицевую панель.

Откройте крышку порта контроллера, пока она не станет перпендикулярной черной рамке порта контроллера.

Поднимите крышку порта контроллера вертикально, чтобы освободить ее от внешнего корпуса.

Повторите эту процедуру для крышки порта карточки памяти.

Удалите два оставшихся винта Phillips размером 4,1 мм вдоль верхнего края черной рамки порта контроллера.

Поднимите рамку с длинного конца, удаленного от портов контроллера, и снимите ее с Wii.

Удалите два винта Phillips размером 5 мм над портами контроллера.

Используйте металлическую лопатку, чтобы удалить три выделенные крышки винтов, приклеенные к боковой стороне Wii.

Удалите следующие винты:

Два винта Phillips размером 5 мм

Один винт Tri-Point размером 8,2 мм

Используйте металлическую лопатку, чтобы удалить две резиновые ножки, приклеенные к нижней части Wii рядом с задними портами.

Удалите два винта Tri-Point размером 8,2 мм, скрытые под ножками, которые вы только что сняли.

Вы можете использовать биту с шестигранной головкой размером 4 мм для продления вашей битой в углубления и достижения винтов.

Поднимите внешний корпус прямо вверх с корпуса Wii.

Удалите небольшой винт Phillips, который удерживает дверцу батареи на нижней панели.

Этот винт прикреплен к дверце батареи.

Вытащите дверцу батареи из Wii.

Системное время будет сброшено после удаления дверцы батареи.

В это время хорошо поменять батарею CR2032, если она не менялась недавно.

Удалите винт Tri-Point размером 8,2 мм, который был скрыт под дверцей батареи.

Удалите два винта Tri-Point размером 8,2 мм, удерживающих щит DVD-привода рядом с портами контроллера.

Будьте осторожны при снятии щита DVD, края острые и могут порезать вас.

Поднимите щит DVD-привода вверх и снимите его с Wii.

Удалите четыре винта Phillips размером 9 мм, удерживающих DVD-привод на нижней панели.

Приподнимите сторону DVD-привода, противоположную портам контроллера, чтобы получить доступ к кабелям на его нижней стороне.

Осторожно потяните кабель питания DVD-привода из-под пластиковой крышки рядом с радиатором.

Отсоедините кабель питания DVD-привода от его разъема на DVD-приводе.

Используйте ноготь, чтобы поднять удерживающий флажок на сокете ленточного кабеля DVD-привода.

Убедитесь, что вы поднимаете удерживающий флажок, а не сам сокет.

Вытяните ленточный кабель DVD-привода из сокета.

Удалите DVD-привод из Wii.

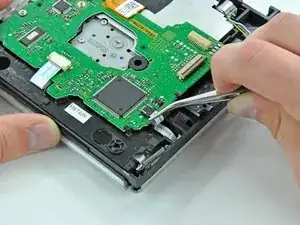

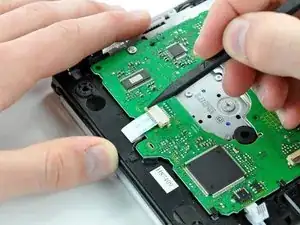

Вытяните ленточный кабель детектора диска прямо из его разъема с помощью пинцета.

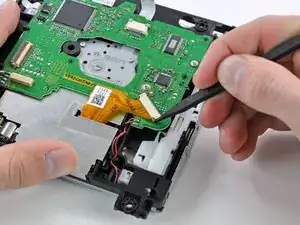

Используйте конец лопатки, чтобы отодвинуть стороны крепления разъёма ZIF, фиксирующего шлейф двигателя шпинделя, прямо от разъёма.

Отключите шлейф двигателя шпинделя, вытащив его прямо из разъёма с помощью пинцета.

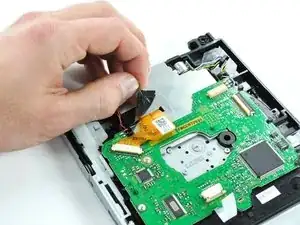

Удалите кусок черной клейкой ленты, который закрывает часть шлейфа объектива.

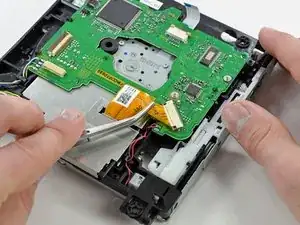

Отключите шлейф объектива, сначала нажав на два защелкивающих язычка разъёма ZIF в сторону шлейфа с помощью конца лопатки.

Используйте пинцет, чтобы вынуть шлейф объектива прямо из разъёма.

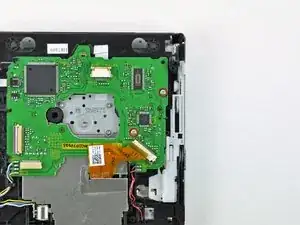

Удалите два винта с головкой Phillips длиной 5,0 мм, которые крепят плату DVD-привода к корпусу привода.

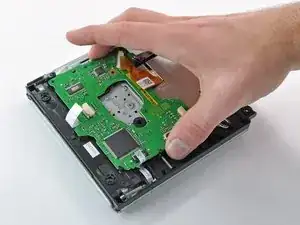

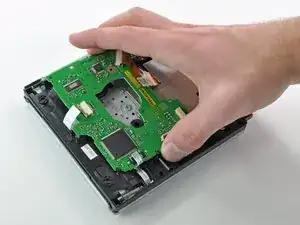

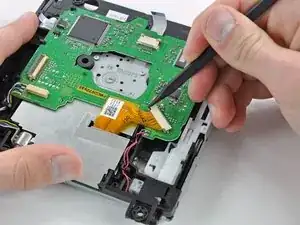

Поднимите плату DVD-привода с корпуса привода, сначала подняв сторону с разъёмом шлейфа объектива.

Вытащите противоположную сторону платы DVD-привода прямо, поднимая всю плату вверх, чтобы освободить её от маленьких черных пластиковых зажимов, удерживающих её на месте.

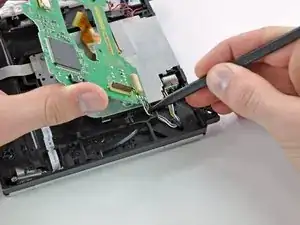

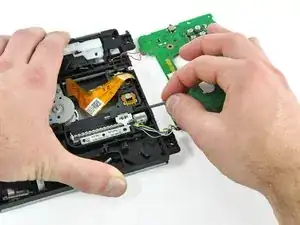

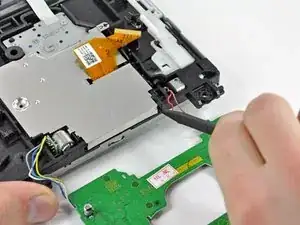

Отведите провода, припаянные к плате DVD-привода, из-под их черных пластиковых зажимов с помощью конца лопатки.

Положите плату DVD-привода рядом с DVD-приводом так, чтобы провода, припаянные к плате DVD-привода, не мешали (как показано на картинке).

Удалите одиночный винт с головкой Phillips длиной 5,0 мм с экрана EMI объектива.

Сторона экрана EMI с прорезью для шлейфа объектива имеет два маленьких металлических зажима, которые фиксируются на черных пластиковых зажимах корпуса DVD-привода.

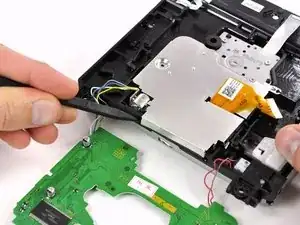

Используйте конец лопатки, чтобы выгнуть два металлических зажима вверх, чтобы они больше не крепились к соответствующим пластиковым зажимам.

Экран EMI сделан из мягкого, податливого металла. Его можно легко изгибать, однако чрезмерное усилие может привести к поломке зажимов.

Убедитесь, что оба зажима снова низко при сборке.

Маленькие зажимы на экране EMI помещаются в два отверстия на внешнем крае корпуса DVD-привода.

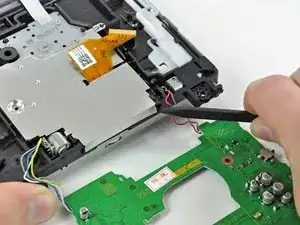

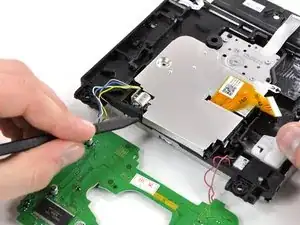

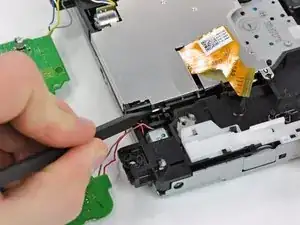

Вставьте конец лопатки в отверстие, которое ближе всего к красным и розовым проводам, соединяющим плату DVD-привода.

Поверните лопатку, чтобы вытащить первый зажим из его отверстия на корпусе DVD-привода.

Повторите действие предыдущего шага, чтобы вытащить второй зажим на экране EMI из его отверстия на корпусе DVD-привода.

Возможно, потребуется удерживать противоположный край экрана EMI, чтобы предотвратить зацепление любых зажимов или язычков.

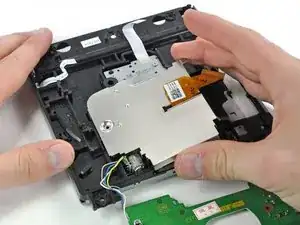

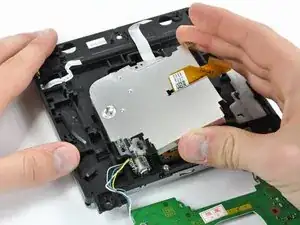

Удерживайте экран EMI за два свободных края и слегка поверните всю деталь к краю, который всё ещё зажат, пока не освободятся оставшиеся два зажима.

Поднимите экран EMI прямо вверх с DVD-привода.

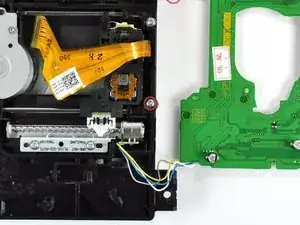

Удалите винт с головкой Phillips, который ближе к желтым, синим, белым и серым проводам.

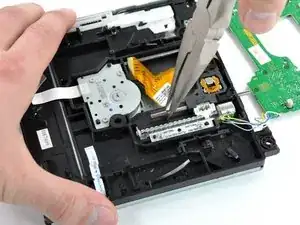

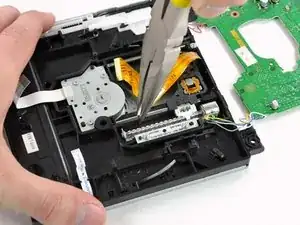

Держа DVD-привод одной рукой, возьмите пин зажима объектива DVD-привода (ближе к винту, который только что был удалён) с помощью плоскогубцев с длинными губками.

Сдвиньте зажим к краю корпуса DVD-привода.

Освобождение зажима потребует немного усилий, а затем станет очень легким.

Когда зажим начнет двигаться легко, схватите его пальцами и вытяните его полностью из корпуса DVD-привода.

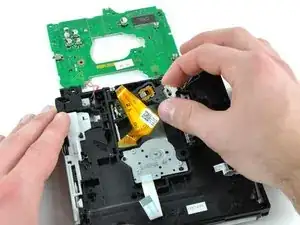

Возьмите узел объектива DVD-привода со стороны, с которой только что был снят зажим.

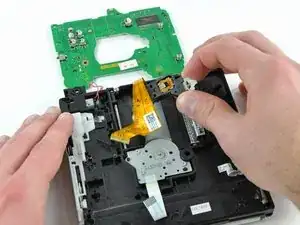

Удалите узел объектива из корпуса DVD-привода.

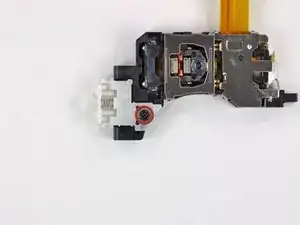

Удалите винт с головкой Phillips длиной 4,2 мм, который крепит белую пластиковую скобу к узлу объектива.

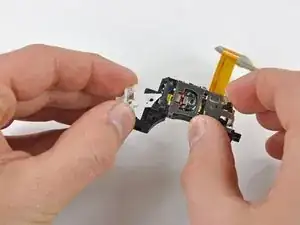

Поднимите скобу с узла объектива.

Если вы собираетесь установить новый объектив, убедитесь, что переносите белую пластиковую скобу и винт на новый лазерный объектив перед установкой.
