Замена внешней линзы проектора Merch Source Projector Entertainment II

Электроника

Проблема с размытым изображением или сломанной внешней линзой? Следуйте этим пошаговым инструкциям, чтобы разобрать проектор и снять внешнюю линзу для ремонта.

Шаг 1

Переверните проектор на крышку и отвинтите девять винтов 15 мм крестовой отверткой Phillips #0.

Шаг 2

Верните проектор в нормальное положение и отверните два винта 12 мм на панели лампы, расположенной на задней части проектора, крестовой отверткой Phillips #0.

Винт на нижней правой панели не выкручивается полностью из дверцы панели.

Шаг 3

С помощью рук аккуратно отсоедините верхнюю и нижнюю части корпуса проектора.

Шаг 4

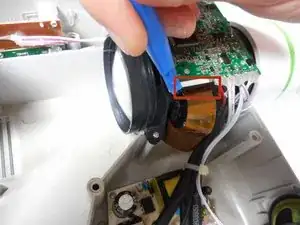

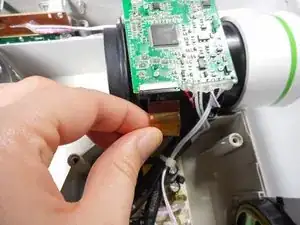

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно освободить черный держатель от ленточного кабеля.

После освобождения ленточного кабеля аккуратно отсоедините кабель от материнской платы.

После освобождения держателя ленточный кабель должен легко выскользнуть. Не тяните сильно за ленточный кабель — он очень хрупкий.

Шаг 5

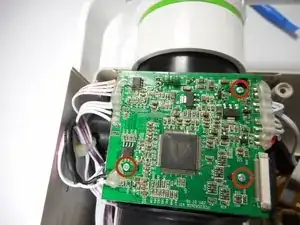

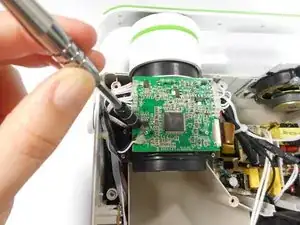

Отвинтите три винта 7 мм на материнской плате крестовой отверткой Phillips #0.

Когда винты ослаблены, поднимите материнскую плату с корпуса линзы и отведите её в сторону от рабочего места.

Следите, чтобы не повредить провода, подключенные к материнской плате.

Шаг 6

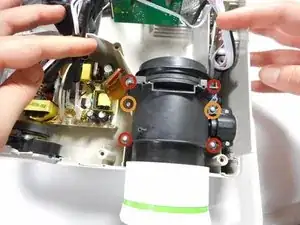

Отвинтите четыре винта 15 мм крестовой отверткой Phillips #0.

Отвинтите два винта 12 мм крестовой отверткой Phillips #0.

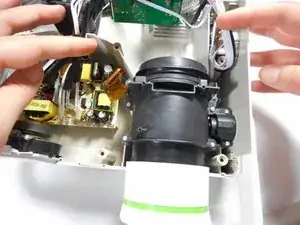

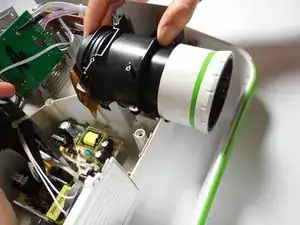

Аккуратно снимите весь корпус линзы с его посадочного места.

Шаг 7

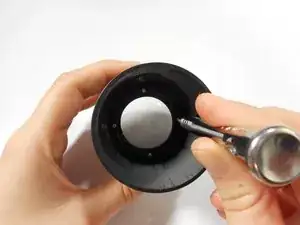

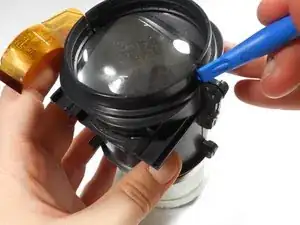

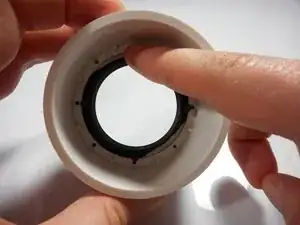

С помощью пластикового инструмента для вскрытия слегка разъедините корпус, удерживающий крупную линзу.

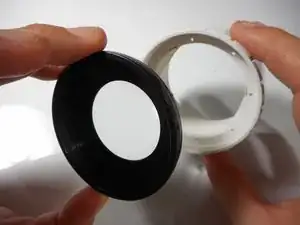

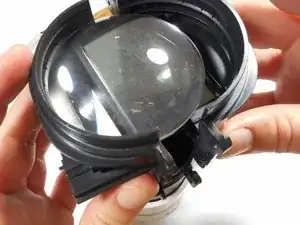

Полностью отделите корпус от внутренней линзы руками.

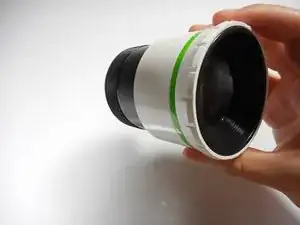

Это должно освободить внешнюю линзу и её непосредственный корпус.

При отделении внешнего корпуса линза и блок цифрового дисплея могут выпасть из корпуса.

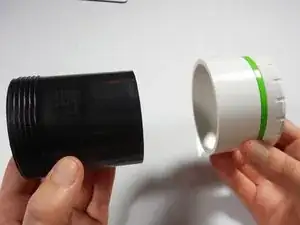

Хотя между корпусом внешней линзы и корпусом внутренней линзы есть резьбовое соединение, не обманывайтесь. Корпус внешней линзы нельзя отсоединить путём откручивания.
