DR.J Professional HI-04 Замена динамика
Используйте это руководство, чтобы заменить неисправный динамик в вашем мини-проекторе HI-04. Возможно, вы заметите искажение звука, помехи или устройство совсем не будет воспроизводить звук.

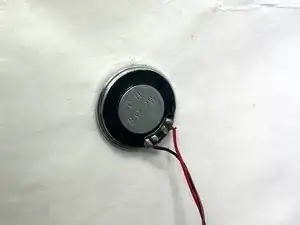

Динамик — это устройство внутри проектора, которое воспроизводит звук, исходящий от устройства. Динамик может выйти из строя вследствие износа или при механическом повреждении устройства.
Перед использованием этого руководства обязательно ознакомьтесь с руководством по устранению неполадок. Иногда проблемы со звуком можно исправить перезагрузкой устройства, что не потребует замены динамика.
Шаг 1

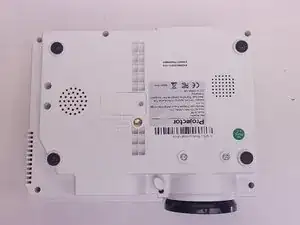

Переверните проектор так, чтобы нижняя часть была направлена вверх.

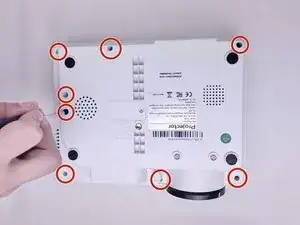

Снимите восемь винтов 10,0 мм с задней крышки с помощью отвертки Phillips #0.
Винты глубоко посажены в отверстия, поэтому будьте осторожны, чтобы не уронить их.

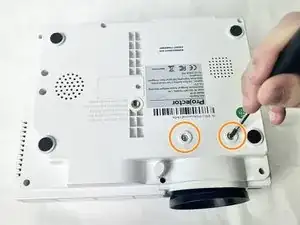

Снимите два винта 20,0 мм с помощью отвертки Phillips #0.
Шаг 2

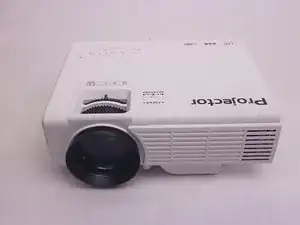

Поставьте проектор в обычное положение.

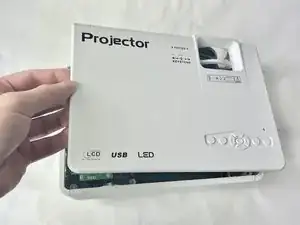

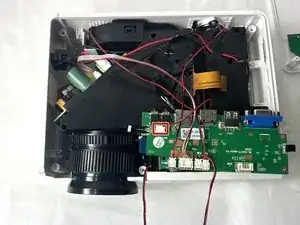

Снимите верхнюю крышку проектора.
Корпус проектора должен легко поддаваться при подъёме, но он хрупкий, поэтому поднимайте осторожно.
Верхняя крышка соединена с материнской платой кабелями, поэтому избегайте резкого съёма, чтобы не оторвать разъёмы и не повредить компоненты.
Шаг 3

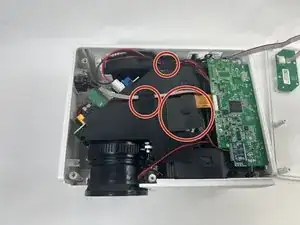

Снимите три куска ленты, фиксирующие кабели.
Сохраните ленту для повторной сборки.
Шаг 4

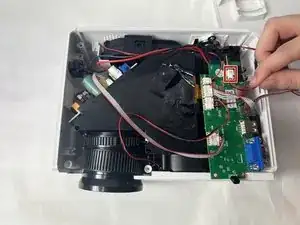

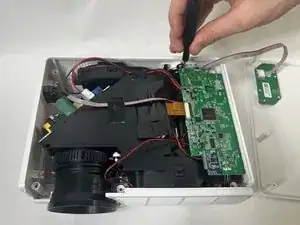

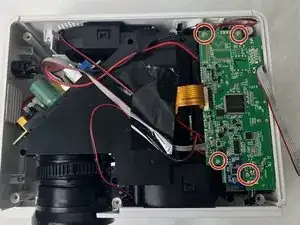

С помощью отвертки Phillips #0 открутите четыре винта 15,0 мм, крепящие материнскую плату.
Следите, чтобы винты не упали внутрь устройства — их будет трудно извлечь.
Шаг 5

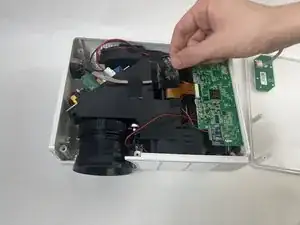

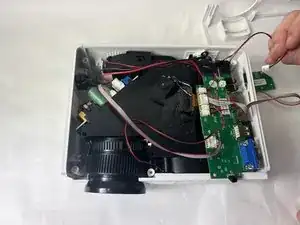

Прижмите защёлку у разъёма и потяните разъём прямо из гнезда, чтобы отсоединить кабель динамика от порта.
Кабель должен выйти легко, поэтому не тяните слишком сильно.
Шаг 6
С помощью отвертки Phillips #0 открутите три винта 15,0 мм на чёрной крышке.
Винты глубоко посажены в отверстия, поэтому будьте осторожны, чтобы не уронить их, так как их будет сложно восстановить.
Шаг 7

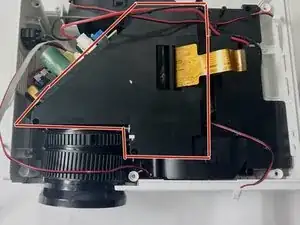

Аккуратно снимите чёрную крышку.
Шаг 8

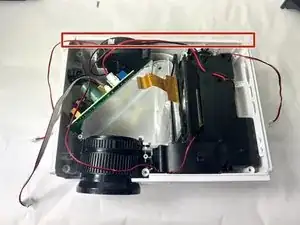

Сдвиньте заднюю панель с динамиком вверх от нижнего корпуса проектора.
Шаг 9

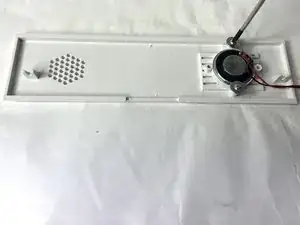

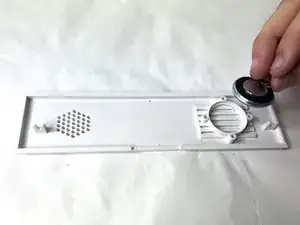

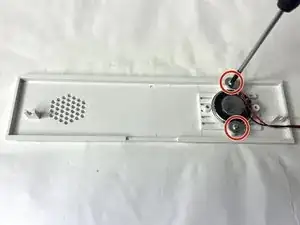

С помощью отвертки Phillips #0 открутите два винта 10,0 мм, фиксирующие динамик.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
