Замена лампы проектора Merch Source Projector Entertainment II
Тусклое изображение? Нет отображения? Измененный цвет? Не проблема! Используйте этот гид, чтобы заменить перегоревшую лампу на новую. Для завершения этой замены вам понадобятся следующие части:
Шаг 1
Переверните проектор на спину и открутите девять винтов по 15 мм с помощью отвертки Phillips #0.
Шаг 2
Переверните проектор в правильное положение и открутите два винта по 12 мм на панели лампы, расположенной на задней части проектора, с помощью отвертки Phillips #0.
Винт нижней правой панели не полностью выходит из двери панели.
Шаг 3
Аккуратно руками раздвиньте верхнюю и нижнюю части корпуса проектора.
Шаг 4

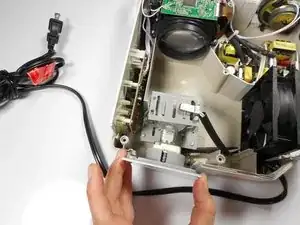

Извлеките лампу из ее корпуса.
Не повредите два белых кабеля, ведущих к панели лампы.
Шаг 5

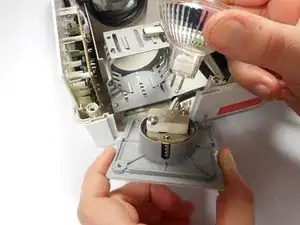

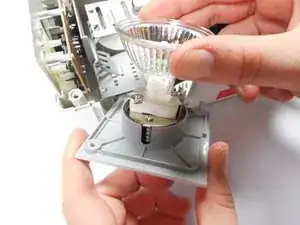

Извлеките лампу из панели двери, аккуратно покачивая ее взад и вперед. Не вращайте лампу.
Лампа удерживается в патроне выступами и должна легко выниматься прямо.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
