Замена материнской платы DR.J Professional HI-04
Используйте это руководство для замены материнской платы в DR.J Professional HI-04, если устройство не включается или выдает код ошибки материнской платы. Это руководство также можно использовать для замены платы ввода/вывода, так как она напрямую прикреплена к материнской плате.
Материнская плата обеспечивает работу устройства на ожидаемом уровне производительности. Поврежденная или неисправная материнская плата может быть причиной того, что устройство не включается и не работает. Это может быть вызвано ослабленным соединением или повреждением материнской платы.
Перед использованием этого руководства обязательно ознакомьтесь со страницей устранения неисправностей. Иногда устройство может не включаться из‑за недостаточного питания. Но если материнская плата повреждена, её потребуется заменить.
Перед началом работы выключите устройство. Также дайте ему остыть, если вы недавно им пользовались.
Шаг 1
Переверните проектор так, чтобы низ был сверху.
Уберите восемь винтов 10,0 мм крестовой отверткой #0.
Винты размещены глубоко в отверстиях. Будьте осторожны, чтобы не уронить винты.
Уберите два винта 20,0 мм крестовой отверткой #0.
Шаг 2
Верните проектор в вертикальное положение.
Снимите верхнюю крышку проектора.
Верхняя крышка должна сниматься достаточно легко, но при снятии действуйте аккуратно.
Не дергайте крышку резко — к материнской плате и крышке подключены кабели.
Шаг 3
Удалите три куска скотча, фиксирующие кабели.
Сохраните скотч для повторной сборки.
Шаг 4
Отверткой крестовой #0 удалите четыре винта 15,0 мм, крепящие материнскую плату.
Старайтесь не уронить винты в устройство, их будет сложно достать.
Шаг 5
Сожмите защелку у разъема и вытяните разъем прямо из гнезда.
Кабель выйдет легко, поэтому не тяните слишком сильно.
Шаг 6

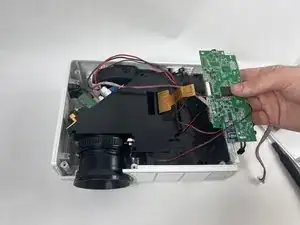

Поднимите материнскую плату из устройства.
Используйте наконечник лопатки или ноготь, чтобы поднять маленький фиксирующий клапан ZIF-разъема.
Вытяните кабель из разъема.
Шаг 7
Откройте материнскую плату и положите её в безопасное место.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
