Разборка мини-проектора Miroir M631 LED

Убедитесь, что крышка объектива полностью закрыта.

Используя лопаточку iFixit (или аналогичный инструмент), подденьте переднюю рамку, начиная с противоположного конца от объектива.

Переверните проектор и снимите заднюю рамку таким же образом. (Можно начинать с любого конца.)

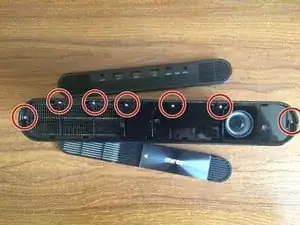

Снимите 7 винтов с передней части.

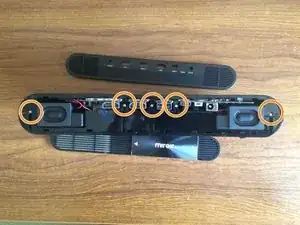

Снимите 5 винтов с задней части.

Используя лопаточку (или аналогичный инструмент), освободите защёлки, удерживающие верхнюю крышку, начиная с передней части со стороны объектива (как показано).

Повторите с другой стороны, начиная с передней или задней части, в зависимости от того, где лопаточку можно вставить легче.

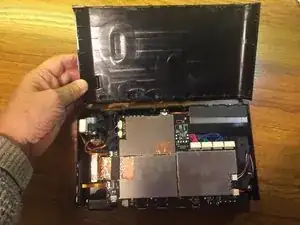

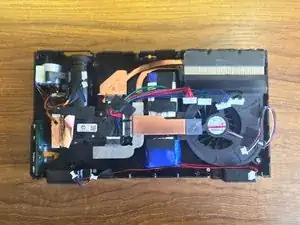

Снимите крышку, аккуратно освободив оставшуюся защёлку за кнопками, если она ещё зацеплена.

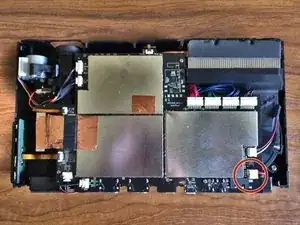

Перед выполнением любых других операций отсоедините разъём батареи, поддев его пинцетом, чтобы не натягивать провода.

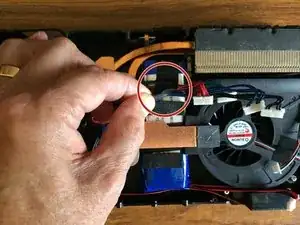

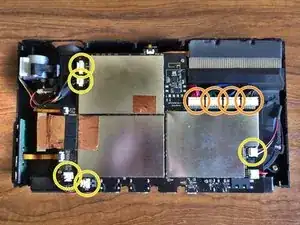

Аналогичным образом отсоедините четыре разъёма с красными, зелёными, синими и чёрными проводами.

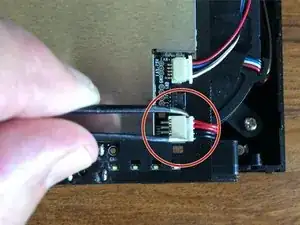

Также отсоедините разъём вентилятора, два разъёма мотора фокусировки и соседней платы датчика, а также два разъёма динамиков.

Очень аккуратно поднимите фиксирующие язычки на трёх ленточных разъёмах. Для этого хорошо подходит пластиковая лопаточка. Выньте шлейфы.

При повторном подключении шлейфов убедитесь, что они полностью вставлены в разъёмы, прежде чем аккуратно опустить фиксирующие язычки. Это может быть немного прихотливо.

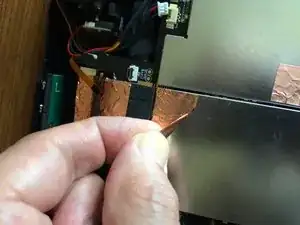

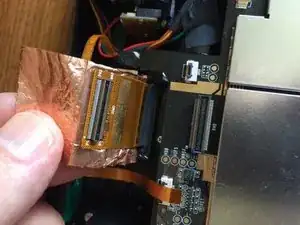

Аккуратно отогните медную фольгу, покрывающую видеоразъём, пока не сможете его отсоединить. Старайтесь не порвать фольгу.

При сборке убедитесь, что видеоразъём правильно соединён перед тем, как прижимать медную фольгу. Вы должны почувствовать характерный щелчок при совмещении контактов. Убедитесь, что оба конца хорошо соединены.

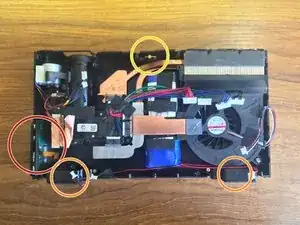

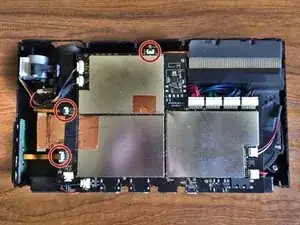

Снимите 4 винта, фиксирующие материнскую плату.

Теперь Вы должны иметь возможность поднять материнскую плату, отводя в сторону отсоединённые кабели по мере необходимости.

При сборке убедитесь, что никакие кабели или шлейфы не зажаты под материнской платой перед установкой 4 винтов.

При необходимости теперь можно легко снять:

плату с кнопками

динамики

или датчик крышки объектива.

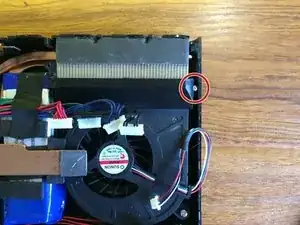

Удалите винт в правом конце крышки между вентилятором и решёткой. (Винт в другом конце был удалён при снятии материнской платы.)

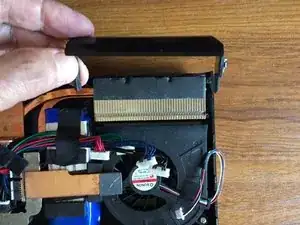

Снимите эту крышку. Обратите внимание, что она сидит плотно. При обратной установке убедитесь, что отверстия для винтов правильно выровнены с направляющими, в которые вкручиваются винты.

При сборке, если Вы снимали оптический блок и/или вентилятор, не затягивайте окончательно винты на этих деталях до тех пор, пока не установите крышку вентилятора/решётки.

Поднимите ленту, фиксирующую красные, зелёные, синие и чёрные провода к батарее, чтобы освободить эти провода.

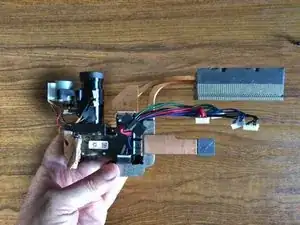

Снимите 3 винта, удерживающие оптический блок. Теперь весь блок можно поднять и вынуть.

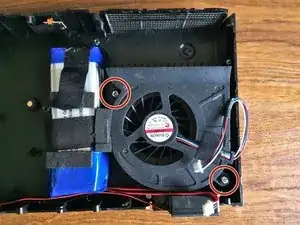

Удалите 2 винта, фиксирующие вентилятор. После этого его можно извлечь, что позволит очистить скопившуюся пыль на решётке.

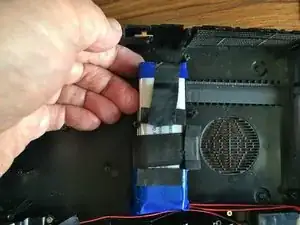

Батарея прочно приклеена к основанию проектора. Если необходимо её снять, действуйте очень осторожно, чтобы не повредить её.

При постоянном приложении силы вверх клей постепенно ослабнет. Небольшое тепло поможет, но ни в коем случае не торопитесь. Подкладывайте прокладки по мере подъёма, чтобы клей снова не зафиксировал батарею.
