Замена лампы DR.J Professional HI-04
Используйте данное руководство, чтобы заменить лампу в проекторе DR.J Professional HI-04, если устройство не отображает изображение, или изображение тусклое либо мерцает.
Лампа создаёт свет для устройства. Неисправная лампа может вызвать тусклое, мерцающее изображение или его полное отсутствие. Это может быть вызвано тем, что лампа выработала свой ресурс, либо она повреждена.
Перед использованием этого руководства ознакомьтесь со страницей устранения неисправностей. Иногда проблемы с изображением можно решить перезапуском устройства, что не потребует замены лампы.
Шаг 1

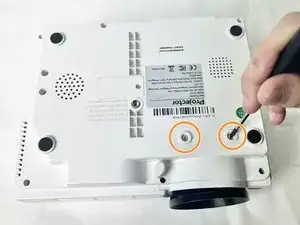

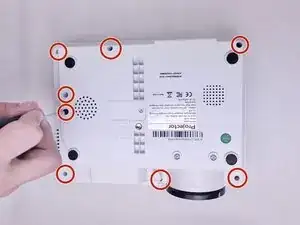

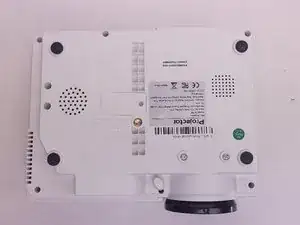

Переверните проектор так, чтобы нижняя панель оказалась сверху.
Отвинтите восемь винтов длиной 10,0 мм с помощью отвёртки Phillips #0.
Винты глубоко установлены в отверстиях. Будьте осторожны, чтобы не уронить винты.
Отвинтите два винта длиной 20,0 мм с помощью отвёртки Phillips #0.
Шаг 2

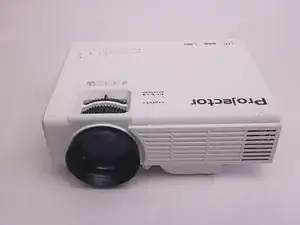

Переверните проектор в вертикальное положение.

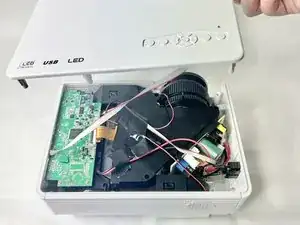

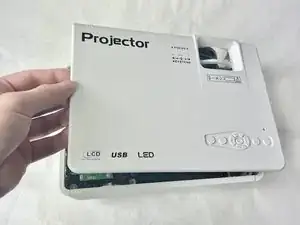

Снимите верхнюю крышку проектора.
Верхняя крышка должна сниматься достаточно легко, однако будьте аккуратны при её демонтаже.
Не тяните верхнюю крышку резко, так как она соединена кабелями с материнской платой и верхней крышкой.
Шаг 3

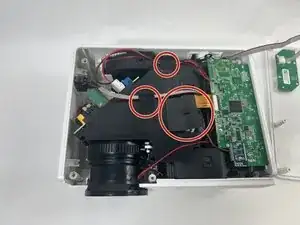

Снимите три куска изоленты, фиксирующие кабели.
Сохраните изоленту для последующей сборки.
Шаг 4

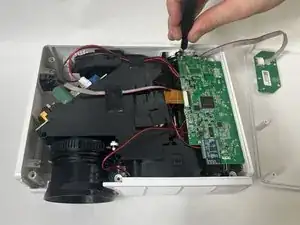

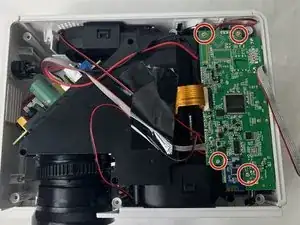

Отвинтите четыре винта длиной 15,0 мм от материнской платы с помощью отвёртки Phillips #0.
Следите за тем, чтобы не уронить винты внутрь устройства, так как их будет сложно достать.
Шаг 5

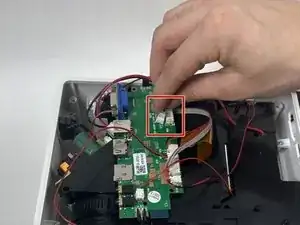

Нажмите на защёлку разъёма и потяните соединитель прямо из сокета.
Кабель выйдет легко, поэтому не прикладывайте чрезмерных усилий.
Шаг 6

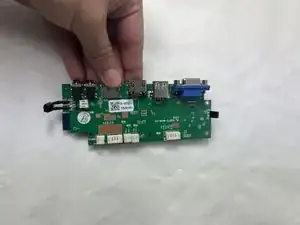

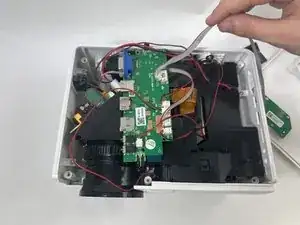

Поднимите материнскую плату из устройства.

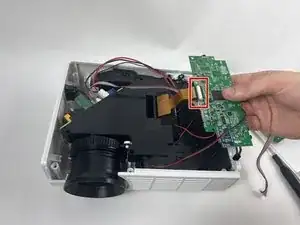

Используйте кончик лопатки или ноготь, чтобы открыть небольшую защёлку разъёма ZIF.
Извлеките кабель из разъёма.
Шаг 7

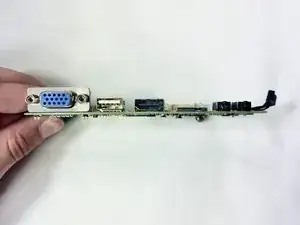

Аккуратно положите материнскую плату.
Шаг 8

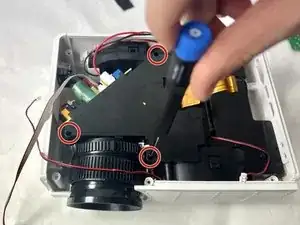

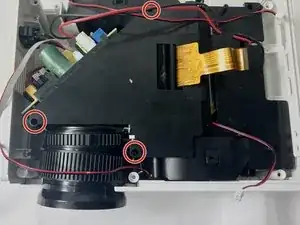

Отвинтите три винта длиной 15,0 мм с чёрной крышки с помощью отвёртки Phillips #0.
Винты глубоко установлены в отверстиях, поэтому будьте осторожны, чтобы не упустить их, поскольку достать их будет трудно.
Шаг 9

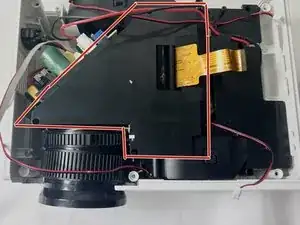

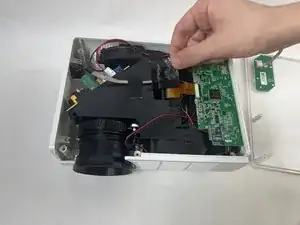

Осторожно снимите чёрную крышку.
Шаг 10

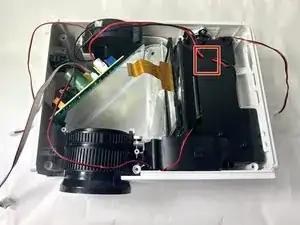

Снимите один кусок чёрной изоленты.
Сохраните изоленту для последующей сборки.
Шаг 11

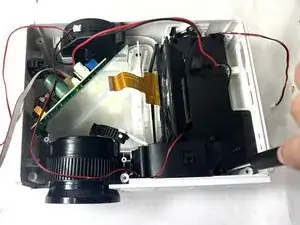

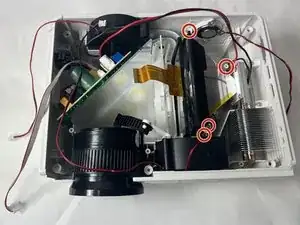

Отвинтите пять винтов длиной 10,0 мм с помощью отвёртки Phillips #0.
Шаг 12
Осторожно снимите чёрную крышку.
Шаг 13

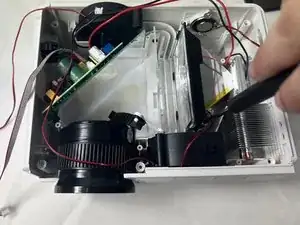

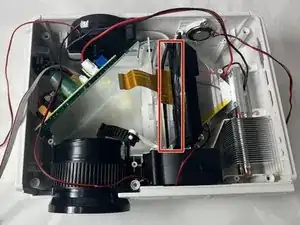

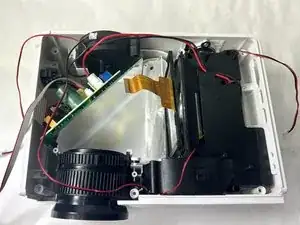

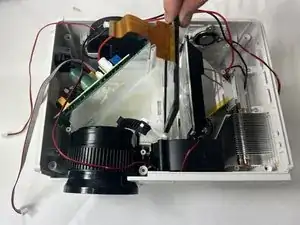

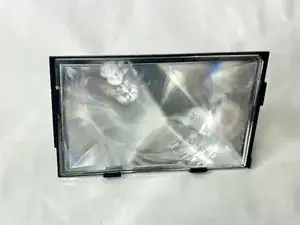

Извлеките стеклянный блок с оранжевым разъёмом ленточного кабеля.
Будьте осторожны при снятии детали, так как она хрупкая и может легко сломаться.
Шаг 14

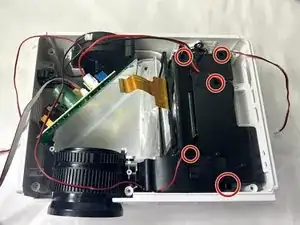

Отвинтите четыре винта длиной 10,0 мм от лампы с помощью отвёртки Phillips #0.
Шаг 15

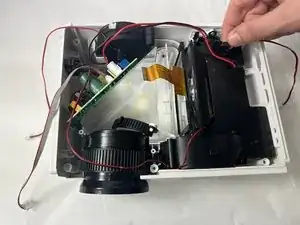

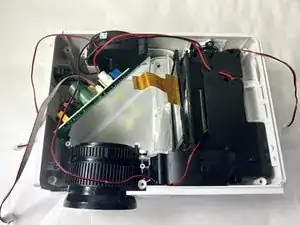

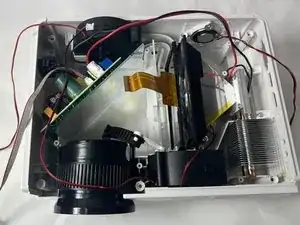

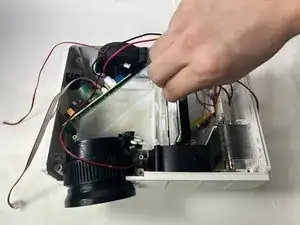

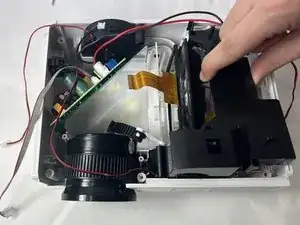

Аккуратно выдвиньте лампу из корпуса проектора.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
