Замена динамика проекторов Merch Source Projector Entertainment II

Переверните проектор на заднюю часть и отвинтите девять винтов длиной 15 мм крестовой отвёрткой Phillips #0.

Верните проектор в нормальное положение и отвинтите два винта длиной 12 мм на панели лампы, расположенной на задней части проектора, используя крестовую отвертку Phillips #0.

Винт на нижней правой панели не выходит полностью из дверцы панели.

Аккуратно разомкните верхнюю и нижнюю части корпуса проектора руками.

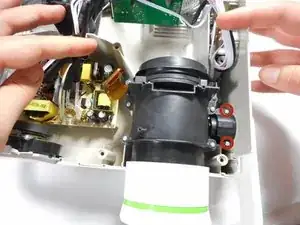

Найдите 2 винта на корпусе ручки. Эти винты симметрично расположены на креплении ручки на другой боковой панели.

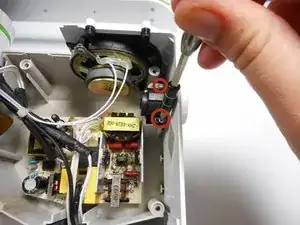

Отвинтите два винта длиной 16 мм крестовой отверткой Phillips #0. Повторите процедуру для противоположной боковой панели.

Для доступа к винтам рядом с объективом не нужно снимать материнскую плату. Это показано только для наглядности.

Поднимите боковую панель вместе с кронштейном динамика, чтобы слегка освободить их.

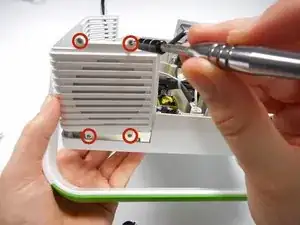

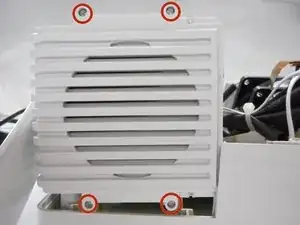

Отвинтите четыре винта длиной 9 мм крестовой отверткой Phillips #0, расположенные с внешней стороны корпуса проектора.

После того как боковая панель будет выведена из нижней части корпуса, она может свободно поворачиваться.

Поверните боковую панель вперёд, чтобы получить доступ к винтам на динамике.

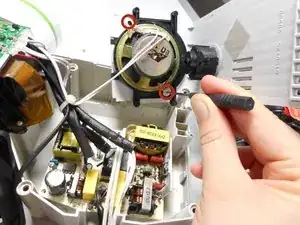

Отвинтите два винта длиной 10 мм крестовой отверткой Phillips #0.

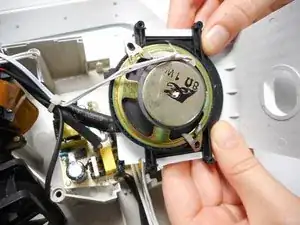

Выньте боковую панель и динамик из корпуса проектора.

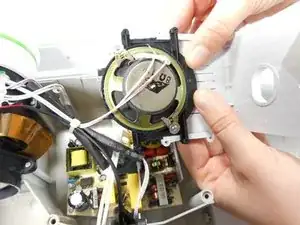

Сдвиньте динамик рукой наружу из боковой панели.

При отсоединении динамика не повредите провода.

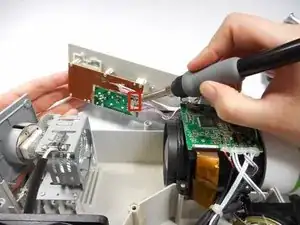

Найдите два провода динамика, подключённые к звуковой и аудиоматеринской плате на левой панели, напротив динамика. Отпаивайте эти соединения паяльником.

После отключения проводов, чтобы полностью снять динамик, возможно, придётся разрезать пластиковые хомуты, фиксирующие провода динамика.

Нужна помощь? Следуйте этому руководству, чтобы изучить основы пайки.

Чтобы добраться до соединений на материнской плате, потребуется снять термоклей, покрывающий их.

При отпаивании металлические соединения сильно нагреваются. Никогда не касайтесь паяльника рукой. Также убедитесь, что проектор полностью выключен и не подключён к питанию.
