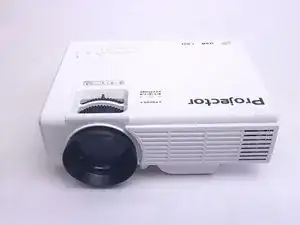

Замена объектива DR.J Professional HI-04
Используйте это руководство, чтобы заменить объектив в DR.J Professional HI-04, если устройство отображает размытое или искажённое изображение.
Объектив — это элемент, который позволяет устройству проецировать изображение. Неисправный объектив может вызвать искажение или размытие изображения. Это может быть вызвано тем, что объектив поцарапан или повреждён.
Перед использованием этого руководства убедитесь, что вы изучили страницу устранения неполадок. Иногда изображение может быть размытым или искажённым из-за необходимости отрегулировать трапецеидальное искажение, что не потребует замены объектива.
Шаг 1
Переверните проектор так, чтобы его дно было направлено вверх.

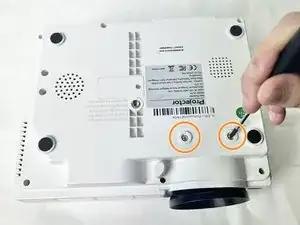

Снимите восемь винтов 10,0 мм с задней крышки крестовой отверткой Phillips #0.
Винты расположены глубоко в отверстиях, поэтому будьте осторожны, чтобы не уронить их.
Снимите два винта 20,0 мм крестовой отверткой Phillips #0.
Шаг 2
Верните проектор в обычное вертикальное положение.

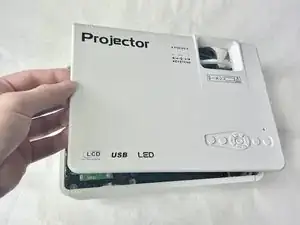

Снимите верхнюю крышку проектора.
Корпус проектора должен легко подниматься, но он хрупкий, поэтому при подъёме действуйте аккуратно.
Верхняя крышка подключена к плате материнской платой кабелями, поэтому избегайте резкого снятия, чтобы не оторвать разъёмы и не повредить компоненты.
Шаг 3

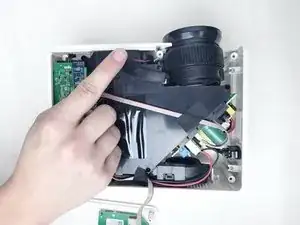

Осторожно отогните чёрную защитную накладку от основания объектива.
Шаг 4

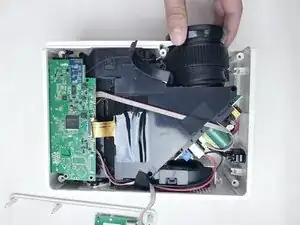

Извлеките объектив из проектора.
Объектив больше не закреплён, но может по‑прежнему плотно сидеть на месте. Действуйте аккуратно при его извлечении.
Шаг 5

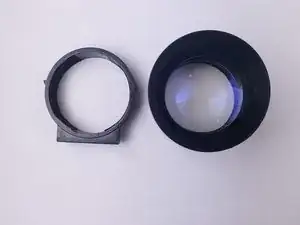

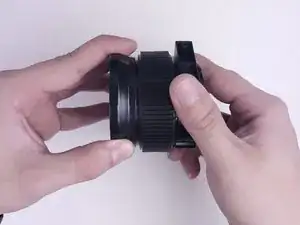

Открутите крышку объектива.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
