Замена объектива projectiondesign GP3 (F3, F30, F32, F35)
F35 — это DLP-проектор, производимый компанией projectiondesign из Норвегии. Серия GP3 включает другие проекторы, такие как коммерческие и профессиональные модели F3, F30, F32, F35, FL32 и FL35 (с источником света на основе LED), а также схожи с потребительскими и домашними кинотеатральными моделями Action! model three, cineo3 и некоторыми моделями Avielo.
Компания PD выпускает почти десяток объективов, совместимых с проекторами серии GP3. Некоторые из них имеют зум, другие — фиксированное фокусное расстояние. Все они оснащены печатной платой и чипом, позволяющими объективу идентифицировать себя проектору.
Шаг 1
Компания PD выпускает множество различных объективов, подходящих к этим проекторам: одни с зумом, другие с фиксированным фокусным расстоянием. Есть даже особо высококачественные объективы для проекторов с наибольшим количеством пикселей.

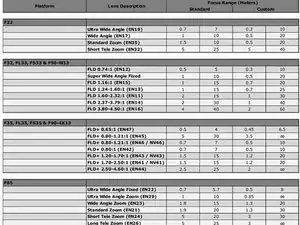

На сайте projectorcentral.com перечислены некоторые модели для F35:
EN41 Объектив со стандартным зумом, фокусное расстояние 1,69:1–2,50:1
EN43 Объектив с широкоугольным зумом, фокусное расстояние 1,20:1–1,69:1
EN44 Объектив с короткофокусным зумом, фокусное расстояние 2,50:1–4,61:1
EN45 Объектив с ультраширокоугольным зумом, фокусное расстояние 0,80:1–1,21:1
Однако это лишь часть объективов, доступных от производителя.
Шаг 2

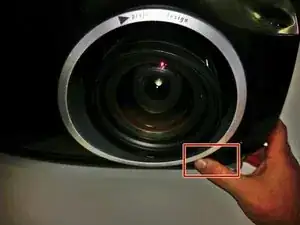

Начните с того, что нажмите и удерживайте кнопку сброса объектива правой рукой (либо попросите помощника сделать это).
Приносим извинения за слишком тёмное изображение!

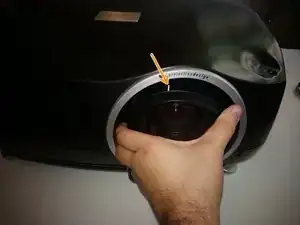

Одной или двумя руками возьмитесь за внешнюю часть корпуса объектива и начните поворачивать его против часовой стрелки. Будьте готовы поддержать вес объектива, когда он выйдет из крепления.
Он повернётся примерно на 45 градусов — следите за меткой на верхней части объектива, чтобы определить начальное и конечное положение.

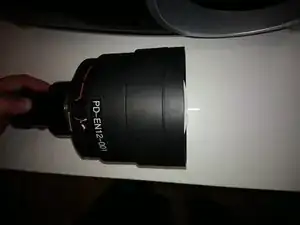

После завершения поворота выдвиньте объектив из проектора.
Будьте осторожны, чтобы задняя часть объектива не упала при извлечении! Объективы состоят из множества тяжёлых стеклянных элементов — их вес может оказаться неожиданно большим.
Шаг 3

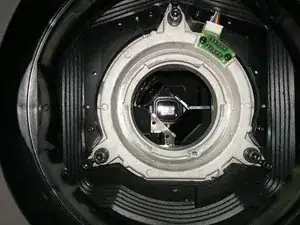

На этом изображении показан вид внутрь отсека для объектива. Обычно здесь закрывается шторка, защищающая оптические элементы, но в этом проекторе она была удалена.
Также видны контактные штыри, соединяющиеся с печатной платой идентификации объектива. Это поможет правильно сориентировать объектив при установке.
Шаг 4
Перед установкой объектива убедитесь, что внутри проектора нет препятствий (например, защитного пластикового кольца от прежнего объектива), и снимите заднюю крышку или заглушку с самого объектива.

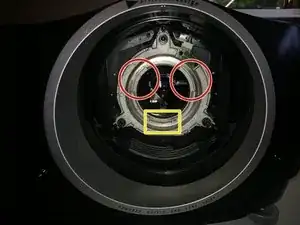

Внимательно осмотрите металлический фланец крепления внутри проектора и выступы на объективе. Должны быть видны три выступа/паза.
Два выступа/паза примерно одинакового размера — они будут располагаться сверху при вставке объектива.
Один паз/выступ будет примерно на две трети короче остальных. Он должен быть внизу при вставке объектива.
Вставьте объектив так, чтобы самый короткий выступ «лапки» крепления объектива был направлен вниз, убедитесь, что объектив полностью вошёл и плотно сел, затем аккуратно поверните его по часовой стрелке примерно на 45 градусов — при правильной фиксации вы должны услышать и почувствовать отчёткий щелчок.
Не применяйте силу! Если вращение затруднено, что-то мешает установке.
Заключение
На этом всё! Объектив снимают редко — обычно только при обслуживании проектора или его переоснащении. Будьте осторожны: если объектив тяжёлый, он, скорее всего, дорогой. Также закройте отверстие крепления объектива в проекторе, чтобы предотвратить попадание пыли и мусора.
Перевод руководства с ifixit.com
