Замена лампы projectiondesign GP3 (F3, F30, F32, F35)

Электроника

F35 — это DLP проектор от компании projectiondesign из Норвегии.

Он имеет 2 легко заменяемые лампы, взаимозаменяемые моторизованные объективы с горизонтальным и вертикальным смещением и достаточно надежен для работы в режиме 24/7, например, в музеях и ресторанах. Если лампа выйдет из строя во время работы, проектор загорится светодиодом, указывающим, какая лампа неисправна.

Срок службы ламп составляет 2000 часов (2500 в эко-режиме), и их можно использовать в одном или двухламповом режиме. Эти лампы представляют собой герметичные ртутно-вакуумные лампы UHP, поэтому при обращении с ними следует соблюдать некоторые осторожности:

[ ! ] Будьте осторожны, не касайтесь защитного стекла при замене лампы, масла или другие загрязняющие вещества могут создать горячие точки и привести к перегреву и разрушению защитного стекла во время работы.

[ ! ] Будьте крайне осторожны при извлечении модуля лампы. В маловероятном случае разрыва лампы могут появиться мелкие стеклянные осколки. Модуль лампы сконструирован так, чтобы удерживать эти осколки, но при извлечении модуля будьте осторожны.

[ ! ] В маловероятном случае разрыва лампы в помещение может быть выпущено ограниченное количество ртутного пара. Чтобы избежать вдыхания этого пара, помещение следует покинуть и проветривать в течение как минимум 30 минут.

Шаг 1

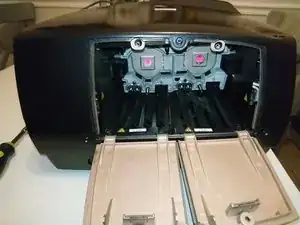

С правой стороны проектора находятся две дверцы лампы и отверстие для блокировки.

Лампы можно удалять/заменять, когда проектор включен (их две, так что другая лампа может продолжать проекцию в критических ситуациях). Но я рекомендую делать это с выключенным проектором и остывшим.

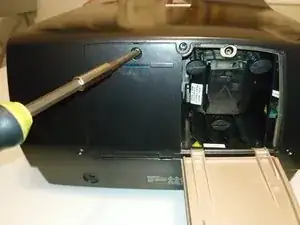

Каждая лампа имеет отдельную дверцу. Открутите фиксирующий винт с головкой Philips в верхней части дверцы и откройте её.

Шаг 2

Обратите внимание, что у каждой лампы есть 3 пластиковых винта с ручкой — два сверху и один снизу.

Поверните их на 1/4 оборота (90 градусов) против часовой стрелки, чтобы разблокировать.

Если их трудно вращать вручную, также можно использовать большой плоский отвертку.

Как только все 3 винта будут разблокированы, удерживайте корпус лампы за задний выступ и потяните. Если вы чувствуете сильное сопротивление, попробуйте покачать винты, чтобы убедиться, что они освободились.

Для пластиковых винтов с ручкой: горизонтальное положение — заблокировано, вертикальное — разблокировано.

После извлечения лампы вы увидите три направляющие штифта, которые удерживаются тремя винтами с ручкой.

Заключение

Часы работы лампы записываются в чипе самой лампы, поэтому не должно быть таймера, который нужно сбрасывать вручную при установке новой лампы.

Совместимые номера деталей:

400-0300-00 (лампа GP3 UHP, 250 Вт) или 400-0500-00 (лампа GP3 UHP, 300 Вт).

Оригинальные лампы могут быть труднодоступны, так как проекторы были сняты с производства.Перевод руководства с ifixit.com
