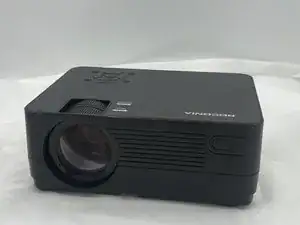

Замена объектива Roconia Q6
Если с объективом Roconia Q6 возникли проблемы, это руководство поможет вам их устранить. Замена объектива очень быстрая и простая, и ее можно использовать как в случае загрязнения объектива, так и при проблемах с проекцией изображений. При работе с заменой объектива убедитесь, что Roconia находится на ровной сухой поверхности и с ней обращаются осторожно.
Шаг 1

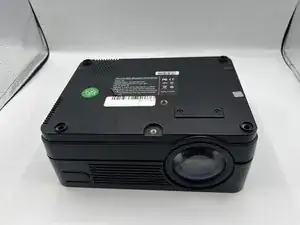

Переверните устройство так, чтобы интерфейс был направлен вниз.
Шаг 2

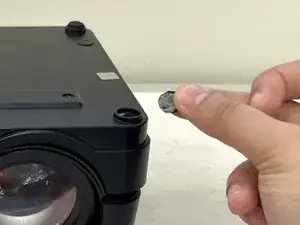

Устройство поддерживается резиновыми элементами, расположенными на нижних краях.

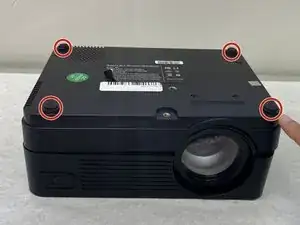

Под резиновыми элементами находятся винты, которые можно удалить. Удалите все четыре винта Phillips #1 размером 1.1 мм с помощью отвертки Phillips #0.
Шаг 3

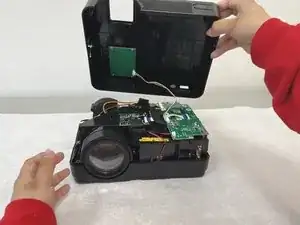

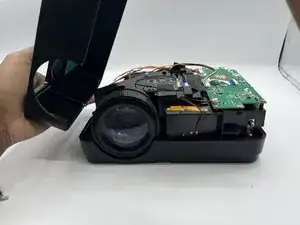

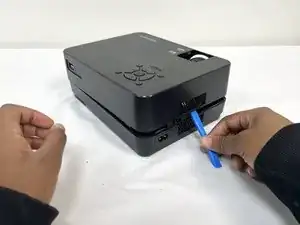

Снова переверните устройство и откройте его, чтобы снять крышку.
Шаг 4

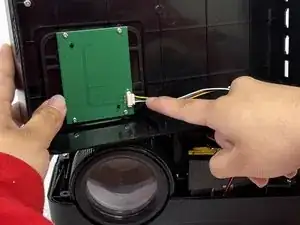

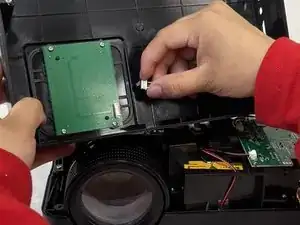

Извлеките кабель, подключенный к верхней крышке, чтобы полностью разделить устройства.
Шаг 5

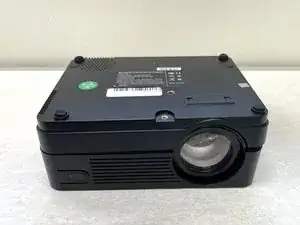

Переверните Roconia, чтобы получить доступ к винтам, удерживающим объектив на месте.

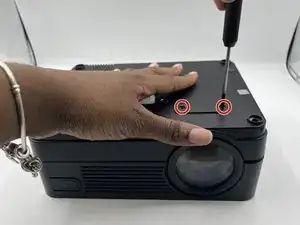

Удалите винты размером 7.9 мм с помощью отвертки Phillips #0.
Шаг 6
Снова переверните Roconia после снятия винтов и удалите крышку.
Извлеките объектив из места крепления и вставьте замену.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
