Замена лампы Roconia Q6
Пошаговое руководство по поиску и замене лампы проектора Roconia Q6. Лампа расположена во втором слое проектора, поэтому для доступа к ней потребуется немного больше работы и аккуратности при замене.
Шаг 1
Переверните устройство так, чтобы разъёмы были направлены вниз.
Шаг 2
Устройство опирается на резиновые ножки, расположенные по краям нижней поверхности.
Под резиновыми ножками находятся винты, которые можно снять. Снимите все четыре винта Phillips 1.1 мм #1 при помощи отвертки Phillips #0.
Шаг 3
Снова переверните устройство и подденьте корпус, чтобы снять крышку.
Шаг 4

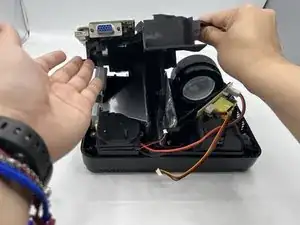

Отсоедините кабель, подключённый к верхней крышке, чтобы полностью отделить её.
Шаг 5
Найдите пластиковую крышку над лампой.

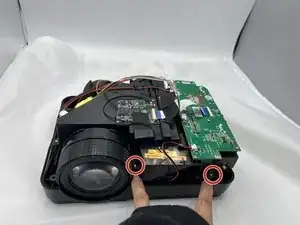

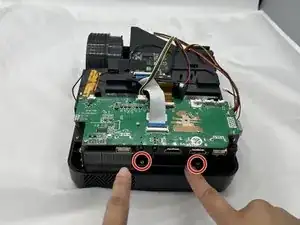

Снимите два винта длиной 8.8 мм, фиксирующие крышку, используя отвёртку Phillips #1.
Шаг 6

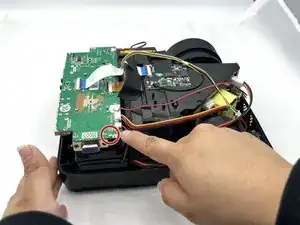

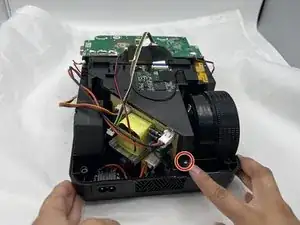

Удалите ещё один винт на плате, который фиксирует ту же пластиковую крышку.
Осторожно отсоедините выделенные кабели, подключённые к плате, перед тем как полностью поднять крышку.
Шаг 7

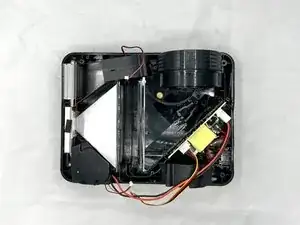

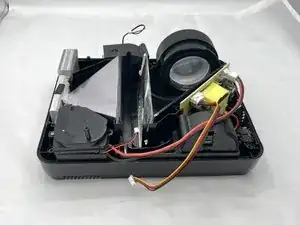

Снимите пластиковую крышку, чтобы открыть второй внутренний слой проектора.
Шаг 8

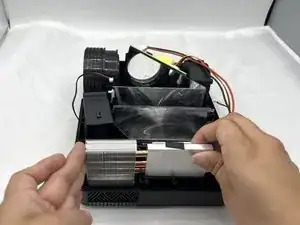

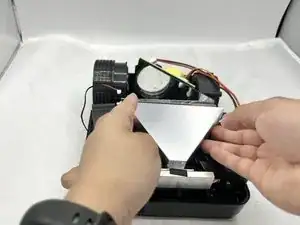

Найдите лампу, закреплённую сборкой зеркала.

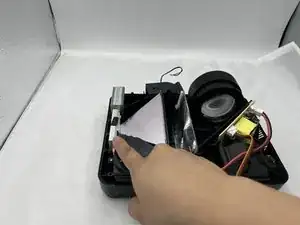

Осторожно снимите зеркало, не прикасаясь к линзе, чтобы избежать загрязнений.
После снятия зеркала извлеките старую лампу и установите новую.
Заключение
Для сборки устройства снова выполните эти действия в обратном порядке.
