Замена материнской платы Roconia Q6
Это пошаговое руководство по замене материнской платы в проекторе Roconia Q6. Независимо от того, производите ли Вы модернизацию или устраняете неисправности, следуйте этим инструкциям, чтобы顺利完成 процесс.
Шаг 1
Переверните устройство вверх дном так, чтобы интерфейс был направлен вниз.
Шаг 2
Устройство опирается на резиновые ножки, расположенные на нижних концах.
Под резиновыми ножками находятся винты, которые можно удалить. Удалите все четыре винта 1,1 мм с крестообразным шлицем №1, используя отвёртку с крестообразным шлицем №0.
Шаг 3
Снова переверните устройство и аккуратно разъедините корпус, чтобы снять крышку.
Шаг 4
Вытяните кабель, подключённый к верхней крышке, чтобы полностью отделить её.
Шаг 5

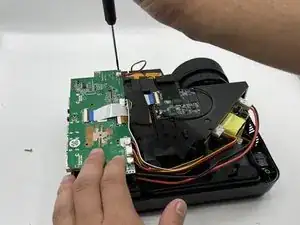

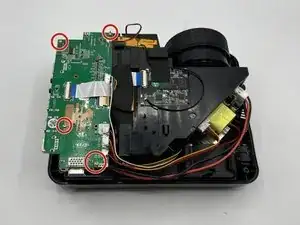

Удалите винты длиной 8,8 мм, удерживающие устройство, с помощью отвёртки с крестообразным шлицем №0.
Шаг 6

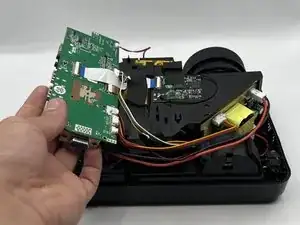

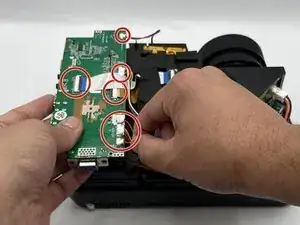

Аккуратно вытяните провода, подключённые к материнской плате.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
