Материнская плата проектора Merch Source Projector Entertainment II

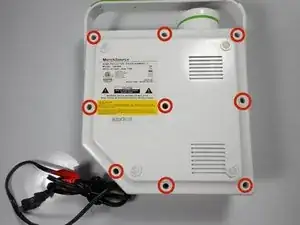

Переверните проектор на спину и открутите девять винтов по 15 мм с помощью отвертки Phillips #0.

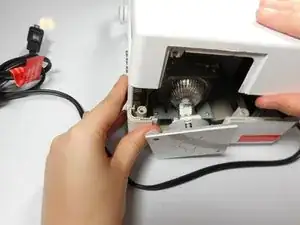

Переверните проектор обратно и открутите два винта по 12 мм на панели с лампочкой, расположенной на задней части проектора, с помощью головки отвертки Phillips #0.

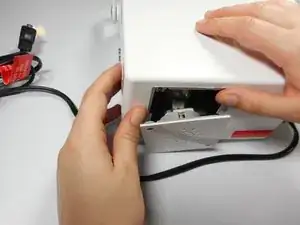

Винт панели в нижнем правом углу не вынимается полностью из панели.

С помощью рук аккуратно разъедините верхнюю и нижнюю части корпуса проектора.

Используйте пластиковый инструмент для открытия, чтобы аккуратно отсоединить шлейф от его заднего корпуса.

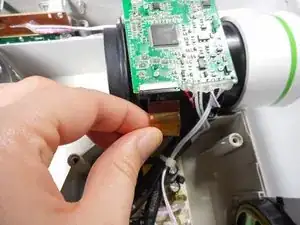

После отсоединения шлейфа аккуратно потяните кабель от материнской платы.

После отсоединения корпуса шлейф должен легко скользить. Не натягивайте шлейф слишком сильно, так как он очень хрупкий.

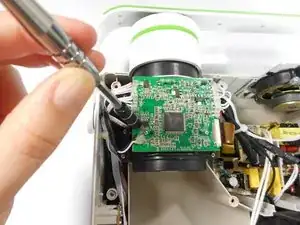

Открутите три винта по 6 мм с материнской платы с помощью отвертки Phillips #0.

Убедитесь, что не повредили никакие провода, подключенные к материнской плате.

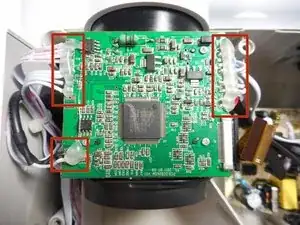

Отпаяйте все соединения на материнской плате с помощью паяльника.

После того как соединения отпаяны, материнская плата должна быть отсоединена и готова к замене.

Нужна помощь? Следуйте этому руководству, чтобы изучить основы пайки.

Во время пайки металлические соединения могут сильно нагреваться. Никогда не трогайте паяльник рукой. Также убедитесь, что проектор полностью выключен и не подключен к сети.

Если на соединении с материнской платой есть горячий клей, вам нужно будет удалить его с помощью пальцев.
